Муниципальное бюджетное образовательное учреждение города Новосибирска "Аэрокосмический лицей имени Ю.В. Кондратюка«
新西伯利亚市市立预算教育机构Yu.V.康德拉秋克航空航天中学

«Гироскоп и его роль в освоении космоса»
陀螺仪及其在征服宇宙中的作用

2012

完成人：
11年级学生：
斯洛博佳纽克·德米特里


630015，新西伯利亚市，工业街，4a
电话：(383) 279-21-23，
(383) 279-06-41，传真 (383) 279-55-85
e-mail: licey_kondratuka_nsk@nios.ru
www.nov-akl.ru

гироскопа в аэрокосмической технике.
评价陀螺仪在航空航天技术中的重要性。
Изучить прибор гироскоп, и его разновидности.
研究陀螺仪设备及其变体。
Изучить основные свойства гироскопа.
研究陀螺仪的基本特征。
Изготовить трёхстепенной гироскоп и пронаблюдать на опыте основные его свойства.
制作三度陀螺仪并在试验中观察它的特征。
Изучить устройство и принцип действия приборов ответственных за полет ракеты, в основе которых используется гироскоп.
研究为火箭飞行负责的设备的构造和作用原理，其基础使用的是陀螺仪。
Выделить этапы освоения космоса, в которых гироприборы имели большое значение.
分出陀螺仪表在其中有重大意义的征服宇宙的阶段。

автоматических систем управления эта техника вообще не могла бы развиваться.
火箭技术的大部分飞行都在自动状态下实现。
没有可靠的自动系统的管理，此技术完全不能发展。

Применение гироскопа в аэрокосмической технике
航空航天技术中陀螺仪的应用

технике 陀螺仪在航空航天技术中的应用

подвеса)
三自由度陀螺仪（有两个万向支架的框架）

– корпус.

пространстве)
对陀螺仪的第一特性的观察（在空间中保持定位）

При изменении положения опоры карданова подвеса ось вращающегося велосипедного колеса сохраняет ориентацию в пространстве.
万向支架的支点位置变化时，自行车轮的轴在空间中保持定位。

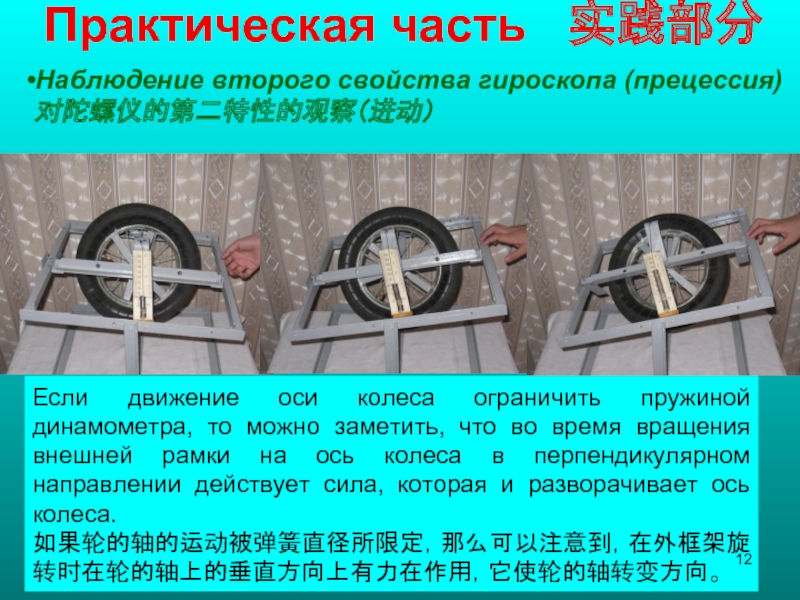

велосипедного колеса вращающемся в кардановом подвесе. Если поворачивать внешнюю рамку вокруг своей оси, то ось колеса отклоняется в перпендикулярном направлении
进动可在万向支架中旋转的自行车轮中观察到。如果围绕自己的轴转动外框架，那么轮的轴在垂直方向上偏离。

велосипедного колеса вращающемся в кардановом подвесе. Если поворачивать внешнюю рамку вокруг своей оси, то ось колеса отклоняется в перпендикулярном направлении
进动可在万向支架中旋转的自行车轮中观察到。如果围绕自己的轴转动外框架，那么轮的轴在垂直方向上偏离。

велосипедного колеса вращающемся в кардановом подвесе. Если поворачивать внешнюю рамку вокруг своей оси, то ось колеса отклоняется в перпендикулярном направлении
进动可在万向支架中旋转的自行车轮中观察到。如果围绕自己的轴转动外框架，那么轮的轴在垂直方向上偏离。

ограничить пружиной динамометра, то можно заметить, что во время вращения внешней рамки на ось колеса в перпендикулярном направлении действует сила, которая и разворачивает ось колеса.
如果轮的轴的运动被弹簧直径所限定，那么可以注意到，在外框架旋转时在轮的轴上的垂直方向上有力在作用，它使轮的轴转变方向。

наклона (угол тангажа) ракеты относительно этой плоскости.
“水平仪”使确定地平线的平面和火箭相对此平面的倾斜角（俯仰角）成为可能。

Идентично с "Горизонтом" работает «Вертикант» он определяет повороты по крену и курсу.
同样地与“水平仪”一起运行的“稳定器”，它确定倾斜转向和航向转向。

Указатель угловой скорости
角速度指示器

Интегрирующий двухстепенной гиродатчик.
积分二度陀螺仪传感器。

и стрелочным индикатором угловой скорости (вязкостный демпфер служит только для успокоения колебаний).
1 – корпус;
2 – пружины;
3 – вязкостный демпфер;
4 – рамка;
5 – ротор;
6 – указатель выходного угла рамки.

角速度指示器 –有反作用弹簧、黏性阻尼器和角速度指针式指示器（黏性阻尼器仅用于稳定振动）的二度陀螺仪。
1 – 主体；
2 – 弹簧；
3 – 黏性阻尼器；
4 – 框架；
5 – 转子；
6 –框架的出口角指示器。

Гироприборы ответственные за полет ракеты 为火箭飞行负责的陀螺仪表

угла поворота. Прибор реагирует на поворот корпуса относительно входной оси.
1 – вязкостный демпфер;
2 – рамка;
3 – корпус;
4 – ротор;
5 – указатель выходного угла рамки.

设备是有黏性阻尼器和旋转角指针式指示器的二度陀螺仪。设备调节主体相对输入轴的旋转。
1 – 黏性阻尼器；
2 – 框架；
3 – 主体；
4 – 转子
5 –框架的出口角指示器。

Интегрирующий двухстепенной гиродатчик
积分二度陀螺传感器

Гироприборы ответственные за полет ракеты 为火箭飞行负责的陀螺仪表
