Мерцающий артефакт презентация
Содержание
- 1. Мерцающий артефакт
- 2. КАК ПРОЯВЛЯЕТСЯ ИССЛЕДУЕМОЕ ЯВЛЕНИЕ В режиме
- 3. ОСНОВНЫЕ РЕЗУЛЬТАТЫ НИР Разработан специализированный фантом для

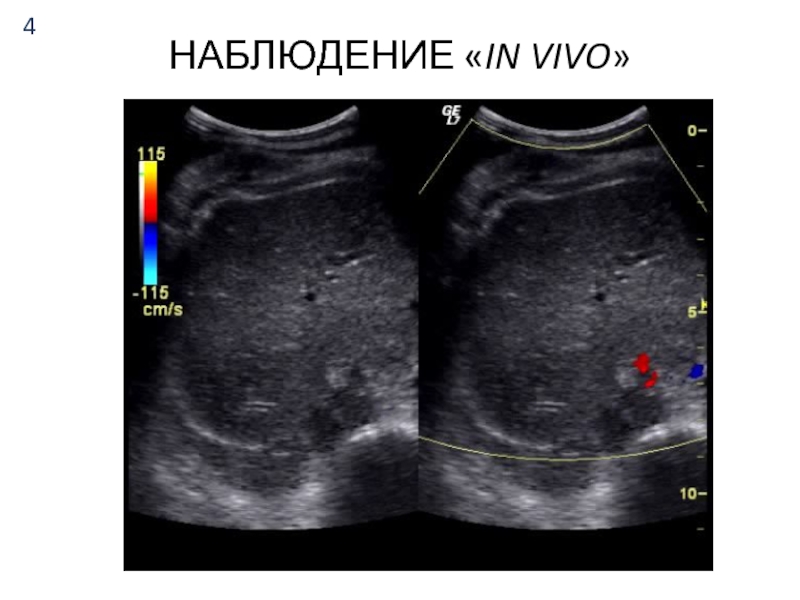

- 4. НАБЛЮДЕНИЕ «IN VIVO»

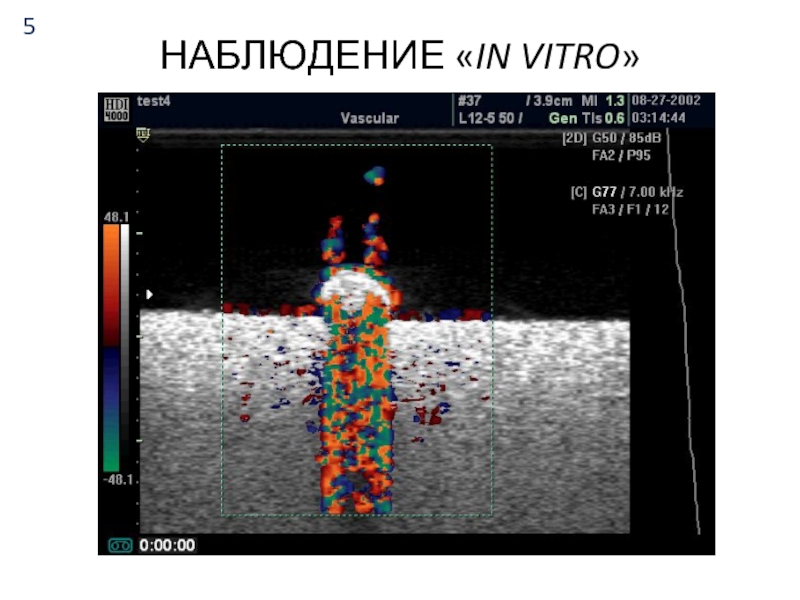

- 5. НАБЛЮДЕНИЕ «IN VITRO»

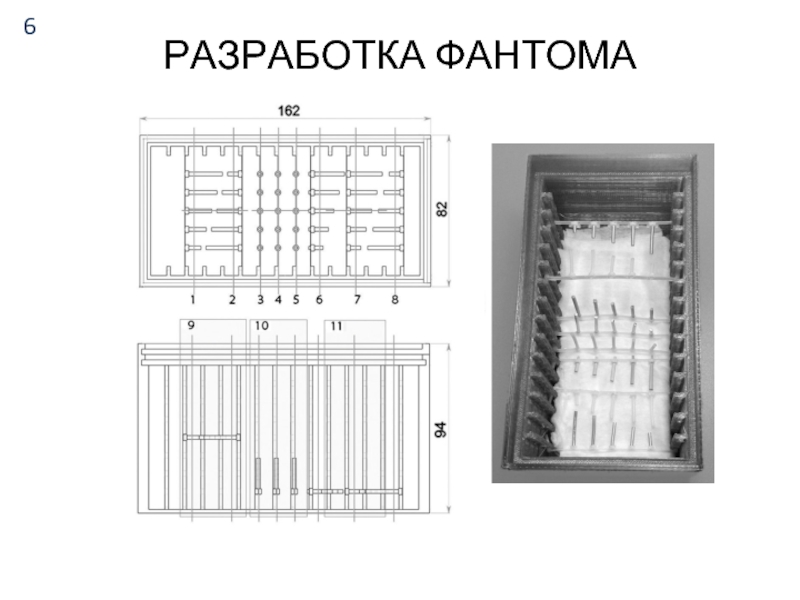

- 6. РАЗРАБОТКА ФАНТОМА
- 7. ЭКСПЕРИМЕНТАЛЬНАЯ УСТАНОВКА 1. ПК.
- 8. ВЫЯВЛЕННЫЕ ПРИЧИНЫ АРТЕФАКТА Кавитационные микропузырьки Колебания
- 9. КЛАССИФИКАЦИЯ СИГНАЛОВ Комплексное представление доплеровских пачек
- 10. СИГНАЛ ОТ КРОВОТОКА Фильтрация медленного движения Анализ «вращения» Модель компоненты отражения от кровотока:
- 11. СИГНАЛЫ ИЗ МЕСТ ВОЗНИКНОВЕНИЯ АРТЕФАКТА

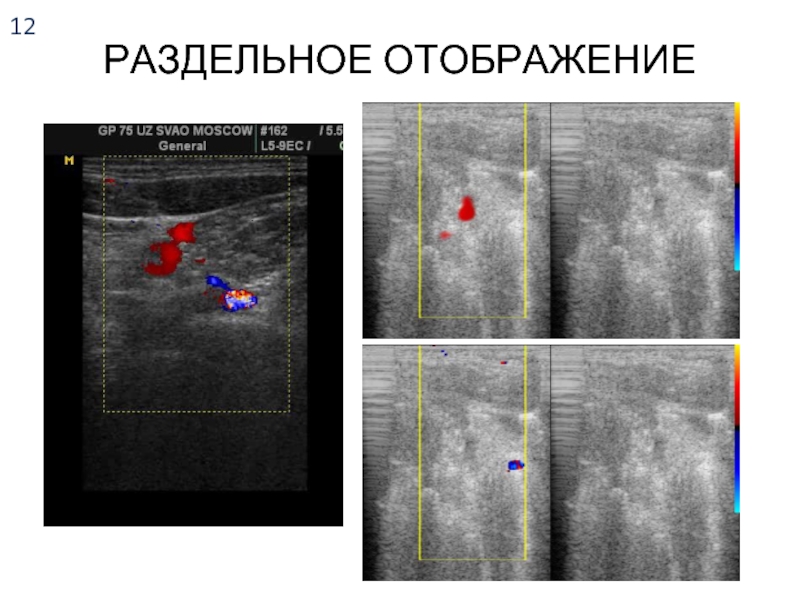

- 12. РАЗДЕЛЬНОЕ ОТОБРАЖЕНИЕ B C

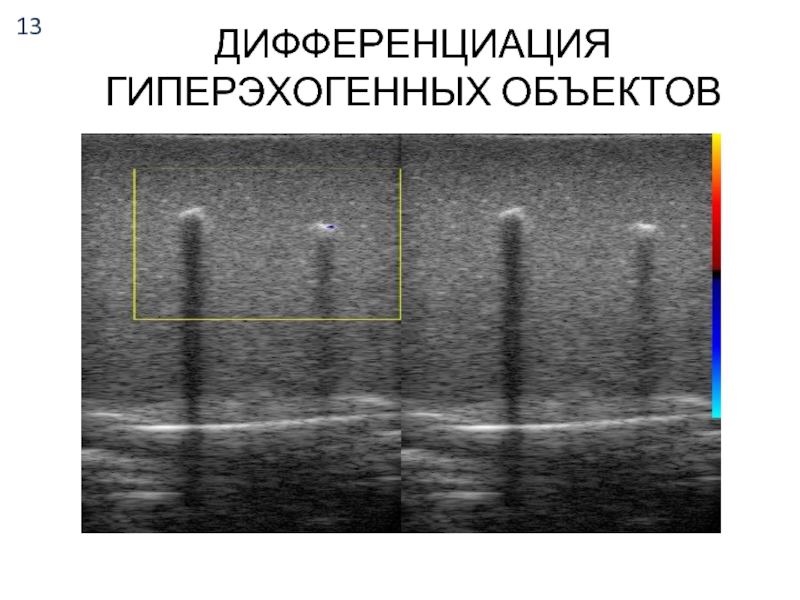

- 13. ДИФФЕРЕНЦИАЦИЯ ГИПЕРЭХОГЕННЫХ ОБЪЕКТОВ

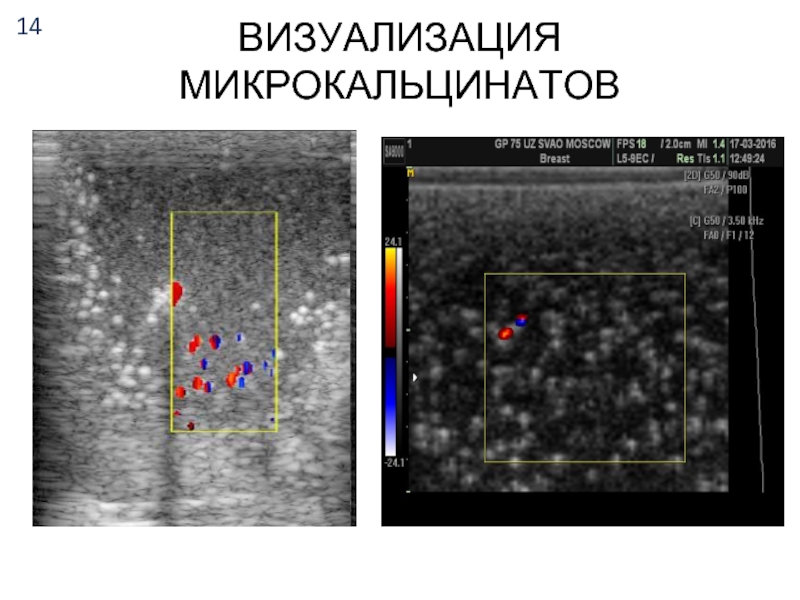

- 14. ВИЗУАЛИЗАЦИЯ МИКРОКАЛЬЦИНАТОВ
- 15. Сигнал артефакта резко отличается от сигналов
- 16. Леонов Д.В., Кульберг Н.С., Громов А.И., Морозов
- 17. Патентование способа выявления аномалий физической плотности при

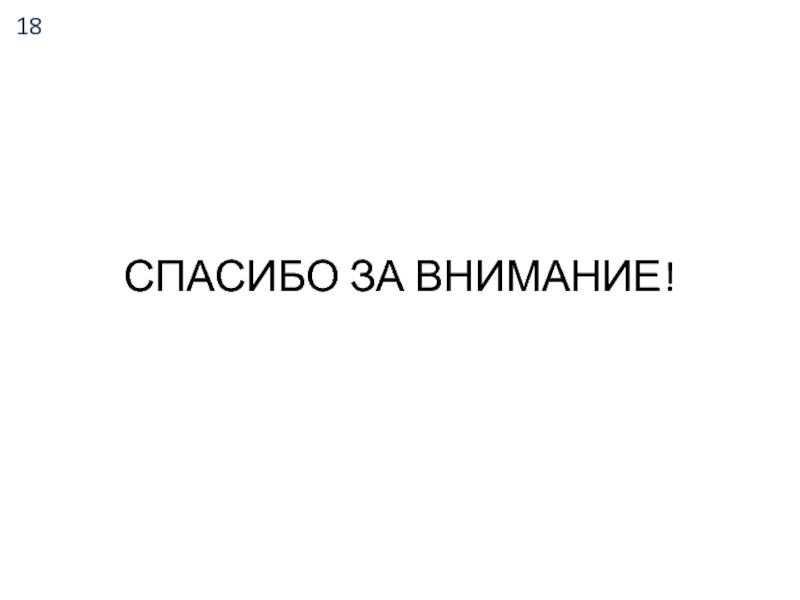

- 18. СПАСИБО ЗА ВНИМАНИЕ!
Слайд 1Отчёт по научной разработке
«Мерцающий артефакт»
Отдел разработки средств медицинской визуализации
Кульберг Н.С.
28 Марта
Слайд 2

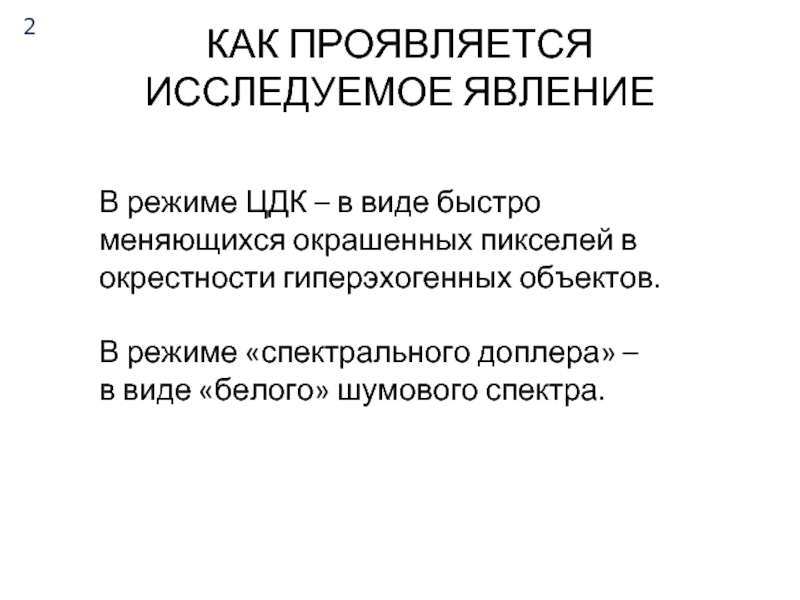

КАК ПРОЯВЛЯЕТСЯ
ИССЛЕДУЕМОЕ ЯВЛЕНИЕ
В режиме ЦДК – в виде быстро меняющихся окрашенных
пикселей в окрестности гиперэхогенных объектов.
В режиме «спектрального доплера» –
в виде «белого» шумового спектра.
В режиме «спектрального доплера» –
в виде «белого» шумового спектра.

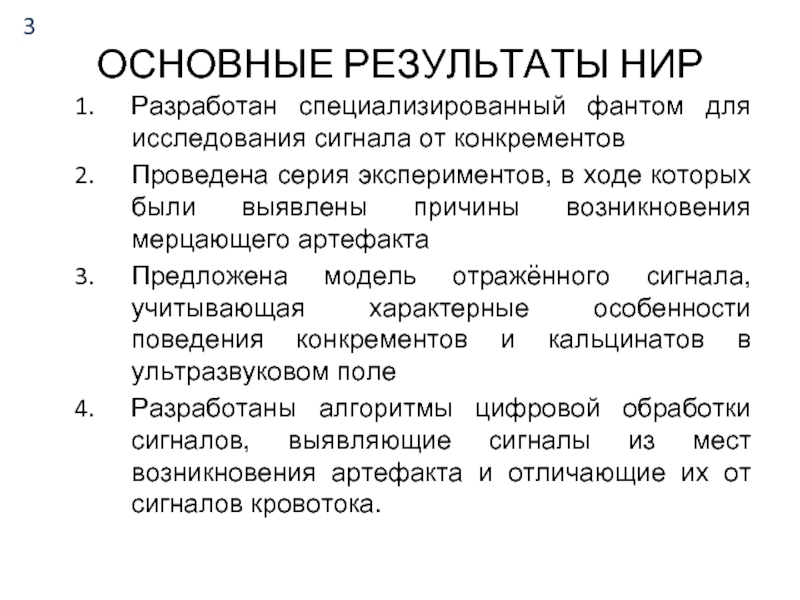

Слайд 3ОСНОВНЫЕ РЕЗУЛЬТАТЫ НИР
Разработан специализированный фантом для исследования сигнала от конкрементов
Проведена серия
экспериментов, в ходе которых были выявлены причины возникновения мерцающего артефакта
Предложена модель отражённого сигнала, учитывающая характерные особенности поведения конкрементов и кальцинатов в ультразвуковом поле
Разработаны алгоритмы цифровой обработки сигналов, выявляющие сигналы из мест возникновения артефакта и отличающие их от сигналов кровотока.
Предложена модель отражённого сигнала, учитывающая характерные особенности поведения конкрементов и кальцинатов в ультразвуковом поле
Разработаны алгоритмы цифровой обработки сигналов, выявляющие сигналы из мест возникновения артефакта и отличающие их от сигналов кровотока.
Слайд 7ЭКСПЕРИМЕНТАЛЬНАЯ УСТАНОВКА

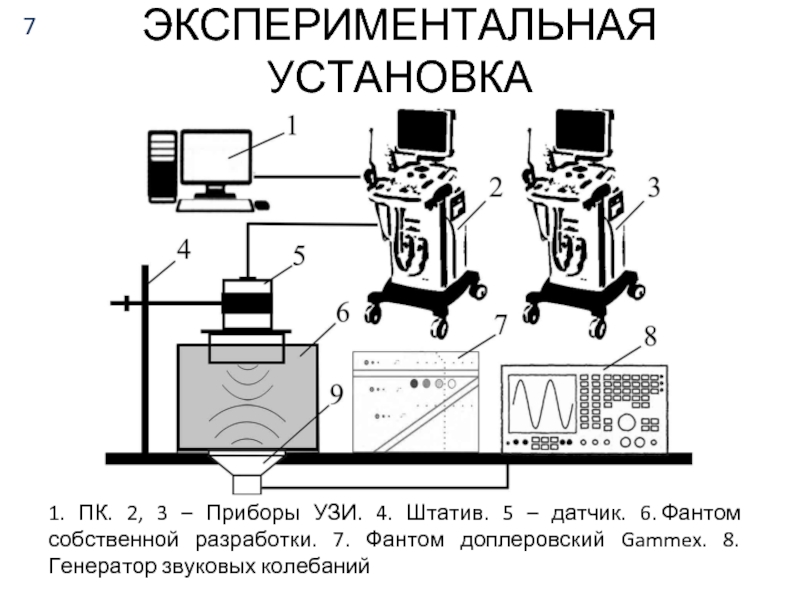

1. ПК. 2, 3 – Приборы УЗИ. 4. Штатив. 5
– датчик. 6. Фантом собственной разработки. 7. Фантом доплеровский Gammex. 8. Генератор звуковых колебаний

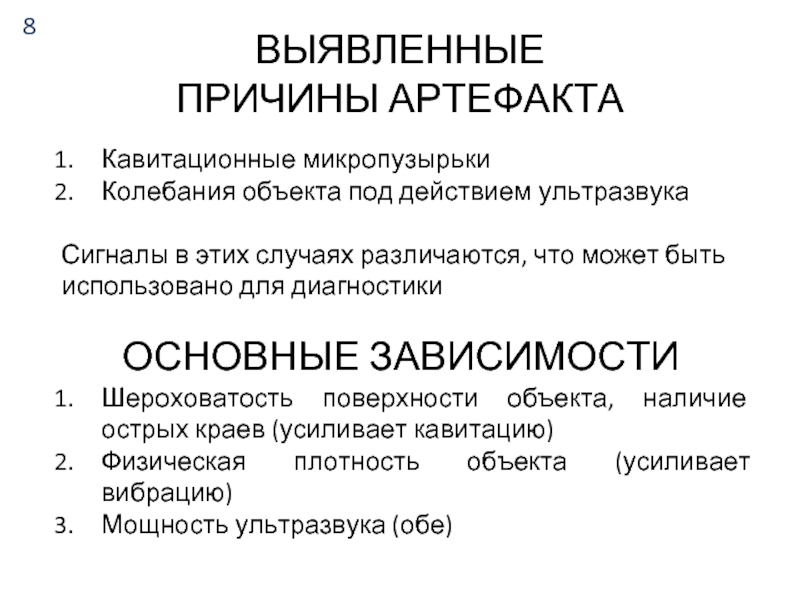

Слайд 8ВЫЯВЛЕННЫЕ
ПРИЧИНЫ АРТЕФАКТА
Кавитационные микропузырьки
Колебания объекта под действием ультразвука
Сигналы в этих случаях различаются,
что может быть использовано для диагностики
ОСНОВНЫЕ ЗАВИСИМОСТИ
Шероховатость поверхности объекта, наличие острых краев (усиливает кавитацию)
Физическая плотность объекта (усиливает вибрацию)
Мощность ультразвука (обе)
Слайд 9
КЛАССИФИКАЦИЯ СИГНАЛОВ
Комплексное представление доплеровских пачек с указанием преобладающих компонент.
А — кровоток;
B
— ткани;
C — гармонические колебания конкремента;
D — кавитация;
Е — «белый» шум.
C — гармонические колебания конкремента;
D — кавитация;
Е — «белый» шум.

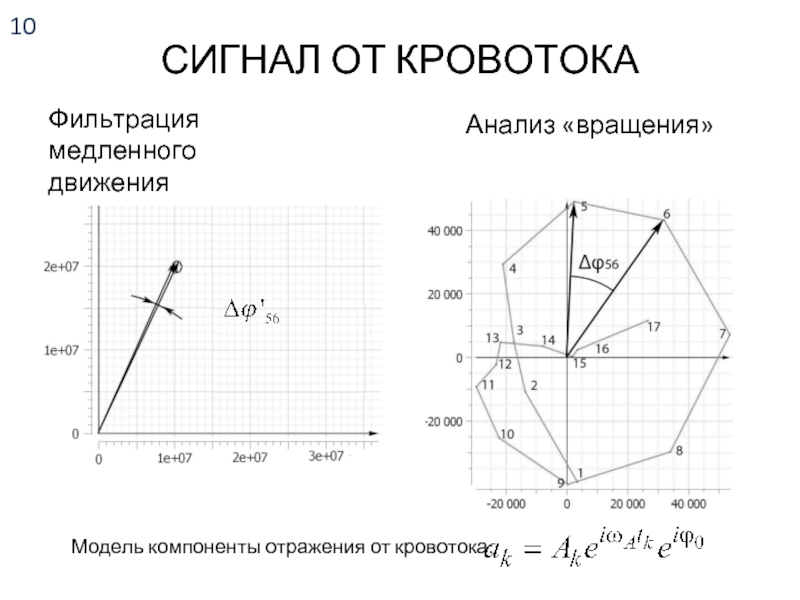

Слайд 10СИГНАЛ ОТ КРОВОТОКА
Фильтрация медленного движения
Анализ «вращения»
Модель компоненты отражения от кровотока:
Слайд 11
СИГНАЛЫ ИЗ МЕСТ
ВОЗНИКНОВЕНИЯ АРТЕФАКТА

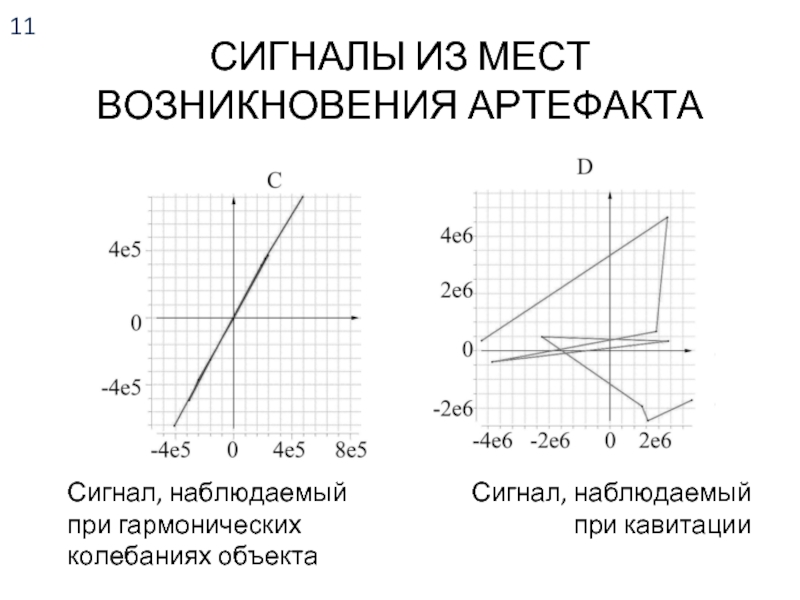

Сигнал, наблюдаемый при гармонических колебаниях объекта
Сигнал, наблюдаемый
при кавитации
Слайд 15

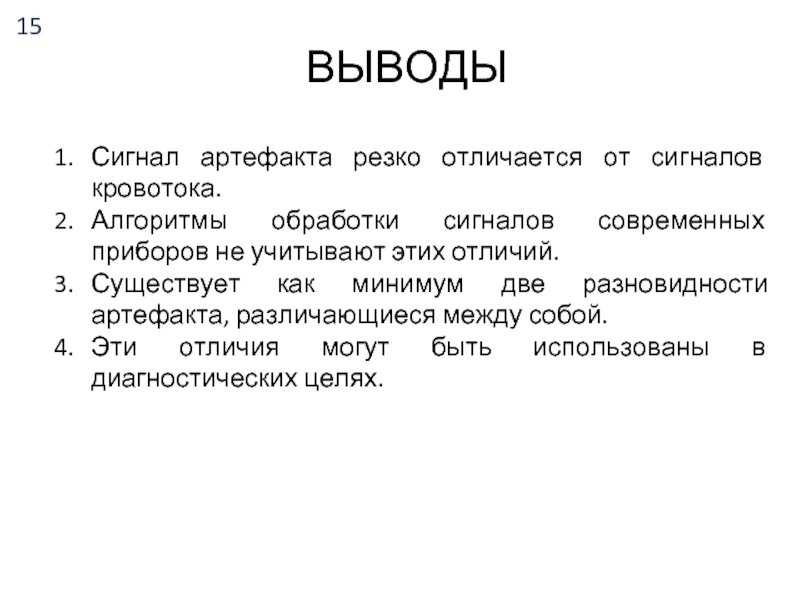

Сигнал артефакта резко отличается от сигналов кровотока.
Алгоритмы обработки сигналов современных приборов
не учитывают этих отличий.
Существует как минимум две разновидности артефакта, различающиеся между собой.
Эти отличия могут быть использованы в диагностических целях.
Существует как минимум две разновидности артефакта, различающиеся между собой.
Эти отличия могут быть использованы в диагностических целях.
ВЫВОДЫ

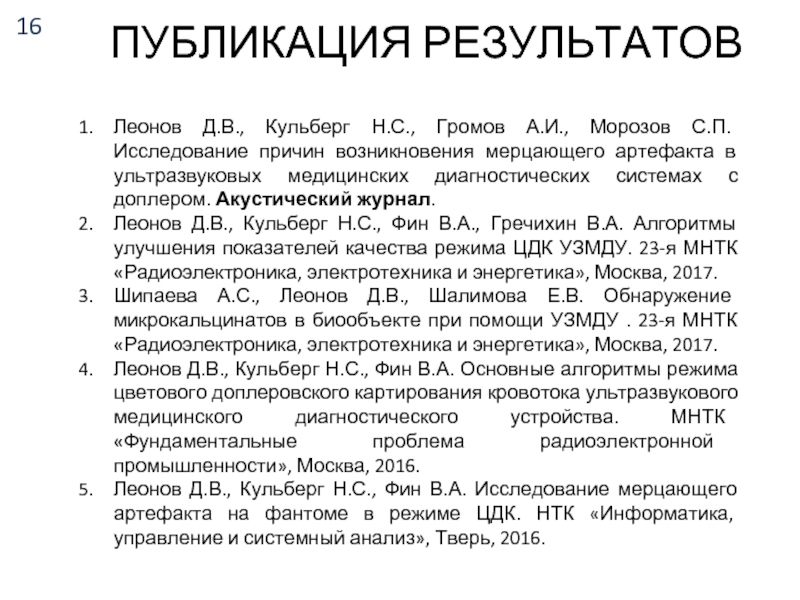

Слайд 16Леонов Д.В., Кульберг Н.С., Громов А.И., Морозов С.П. Исследование причин возникновения
мерцающего артефакта в ультразвуковых медицинских диагностических системах с доплером. Акустический журнал.
Леонов Д.В., Кульберг Н.С., Фин В.А., Гречихин В.А. Алгоритмы улучшения показателей качества режима ЦДК УЗМДУ. 23-я МНТК «Радиоэлектроника, электротехника и энергетика», Москва, 2017.
Шипаева А.С., Леонов Д.В., Шалимова Е.В. Обнаружение микрокальцинатов в биообъекте при помощи УЗМДУ . 23-я МНТК «Радиоэлектроника, электротехника и энергетика», Москва, 2017.
Леонов Д.В., Кульберг Н.С., Фин В.А. Основные алгоритмы режима цветового доплеровского картирования кровотока ультразвукового медицинского диагностического устройства. МНТК «Фундаментальные проблема радиоэлектронной промышленности», Москва, 2016.
Леонов Д.В., Кульберг Н.С., Фин В.А. Исследование мерцающего артефакта на фантоме в режиме ЦДК. НТК «Информатика, управление и системный анализ», Тверь, 2016.
Леонов Д.В., Кульберг Н.С., Фин В.А., Гречихин В.А. Алгоритмы улучшения показателей качества режима ЦДК УЗМДУ. 23-я МНТК «Радиоэлектроника, электротехника и энергетика», Москва, 2017.
Шипаева А.С., Леонов Д.В., Шалимова Е.В. Обнаружение микрокальцинатов в биообъекте при помощи УЗМДУ . 23-я МНТК «Радиоэлектроника, электротехника и энергетика», Москва, 2017.
Леонов Д.В., Кульберг Н.С., Фин В.А. Основные алгоритмы режима цветового доплеровского картирования кровотока ультразвукового медицинского диагностического устройства. МНТК «Фундаментальные проблема радиоэлектронной промышленности», Москва, 2016.
Леонов Д.В., Кульберг Н.С., Фин В.А. Исследование мерцающего артефакта на фантоме в режиме ЦДК. НТК «Информатика, управление и системный анализ», Тверь, 2016.
ПУБЛИКАЦИЯ РЕЗУЛЬТАТОВ

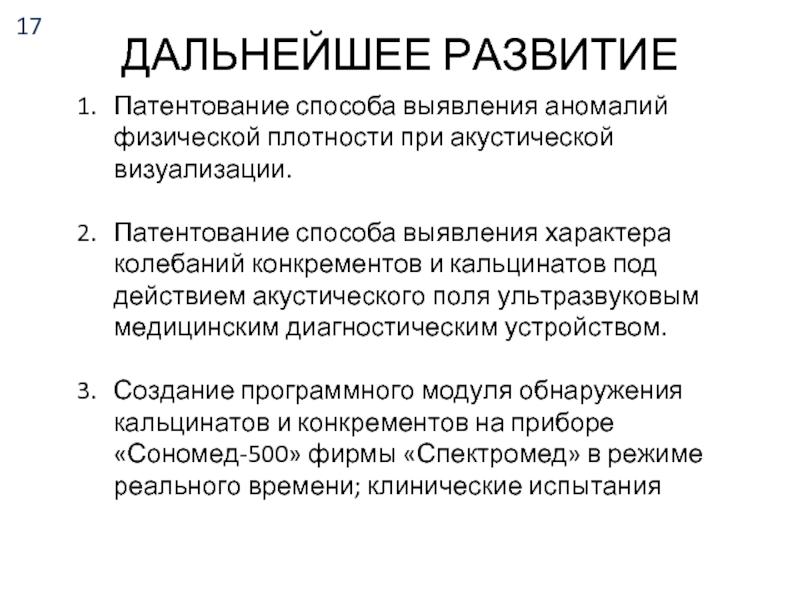

Слайд 17Патентование способа выявления аномалий физической плотности при акустической визуализации.
Патентование способа выявления
характера колебаний конкрементов и кальцинатов под действием акустического поля ультразвуковым медицинским диагностическим устройством.
Создание программного модуля обнаружения кальцинатов и конкрементов на приборе «Сономед-500» фирмы «Спектромед» в режиме реального времени; клинические испытания
Создание программного модуля обнаружения кальцинатов и конкрементов на приборе «Сономед-500» фирмы «Спектромед» в режиме реального времени; клинические испытания
ДАЛЬНЕЙШЕЕ РАЗВИТИЕ
