Лучевая диагностика заболеваний позвоночника и позвоночного канала. (Часть 2) презентация
Содержание
- 1. Лучевая диагностика заболеваний позвоночника и позвоночного канала. (Часть 2)
- 2. Последствия травмы
- 3. Последствия травмы Компрессионный перелом тела L2 с
- 4. Опухоль позвонка Тело Th10 полностью разрушено, соседние
- 5. Опухоль позвонка Новообразование позвоночника которое проникает в позвоночный канал
- 6. Метастазы в позвоночник
- 7. Метастазы рака щитовидной железы (МРТ)
- 8. Поромаляция «Рыбьи» позвонки + компрессионный перелом Равномерная
- 9. Остеосклероз Равномерный остеосклероз обычно признак врожденной «мраморной» болезни – остеопетроза В Th11-L1 – деформирующий спондилоз
- 10. Метастаз в позвонок
- 11. Болезнь Бехтерева + перелом Полное обызвествление продольной
- 12. Перелом позвонка
- 13. Последствия «кифоза подростков» После перенесенной в подростковом
- 14. Перфорация пищевода При перфорации пищевода – газ и контрастное вещество в предпозвоночных мягких тканях
- 15. Спондилит Воспалительный процесс (инфекционный спондилит) Поражены смежные поверхности, через диск
- 16. Туберкулезный спондилит
- 17. Фазы развития туб. спондилита В начале появились
- 18. Фазы развития туб. спондилита Появилась типичная картина
- 19. Туберкулезный спондилит Практически полное расплавление тел трех
- 20. Спондилит
- 21. Эозинофильная гранулёма Разрушение тела позвонка с патологическим
- 22. Костная киста Аневризматическая костная киста Считается доброкачественным процессом, но порой вызывает такие крупные разрушения
- 23. Пулевое ранение позвоночника
- 24. Схема механизма компрессионного перелома Чрезмерное давление со стороны смежных позвонков приводит к компрессии

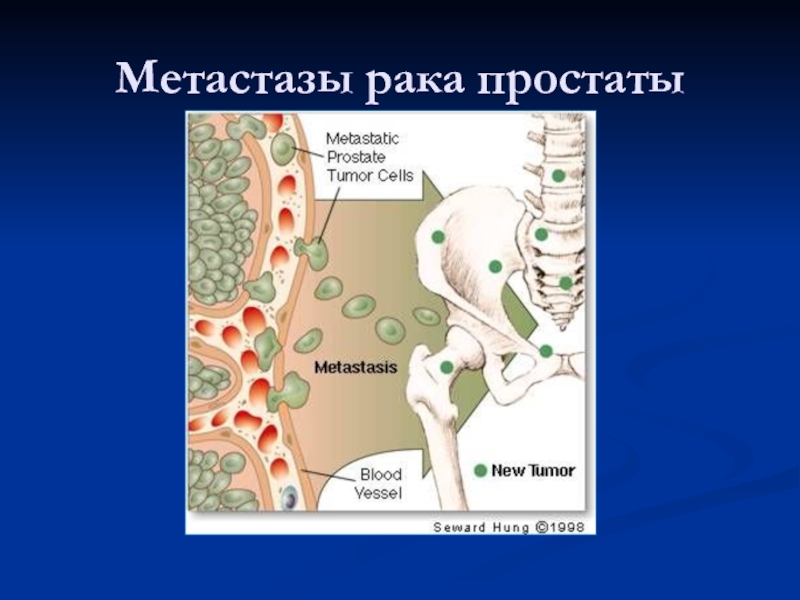

- 25. Метастазы рака простаты
- 26. Метастазы
- 27. Гемангиома позвонка На МРТ пораженный позвонок резко
- 28. Кисты оболочек спинного мозга Экстрамедуллярное жидкостное образование
- 29. Опухоль из остатков спинной хорды Разрушена часть кресца
- 33. Опухоль спинного мозга
- 34. Опухоль оболочек спинного мозга
- 35. Перелом тела С2
- 36. Бласические метастазы
- 37. Метастазы
- 38. Рыбьи позвонки
- 39. Нео позвонка
- 40. Метастаз с переломом
- 41. Остеопороз с переломом
- 42. Остеопороз с переломом
- 43. Спондилит

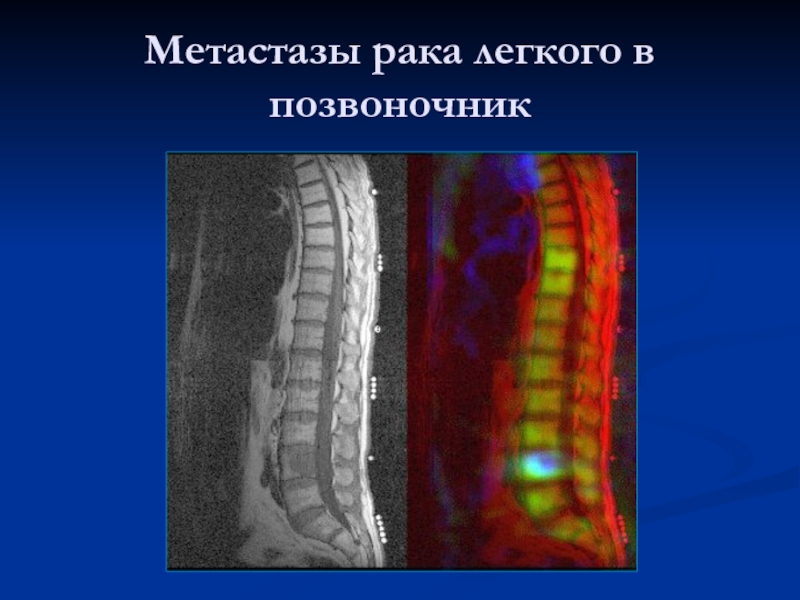

- 44. Метастазы рака легкого в позвоночник
- 45. Металлоостеосинтез
- 46. Подвывих С1-2
- 47. Болезнь Педжета и грыжи Шморля

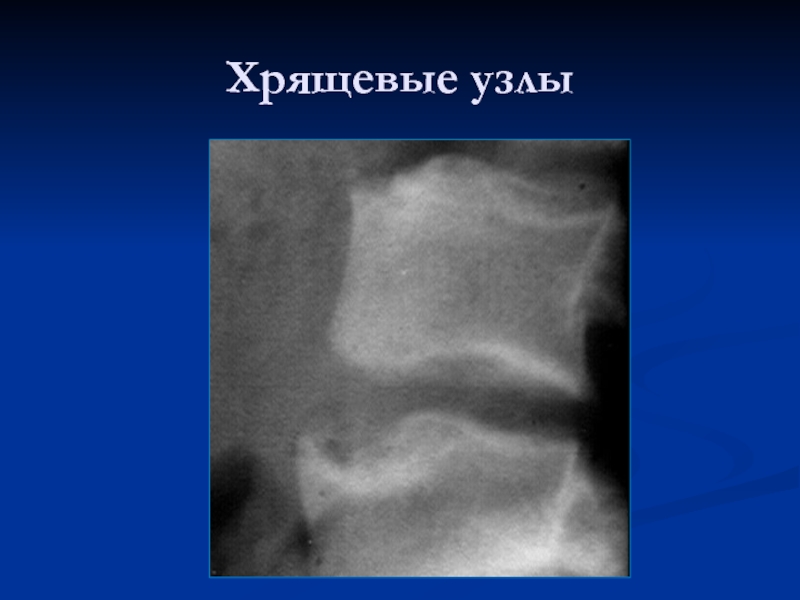

- 48. Хрящевые узлы
- 49. Сколиоз
- 50. Остеопороз

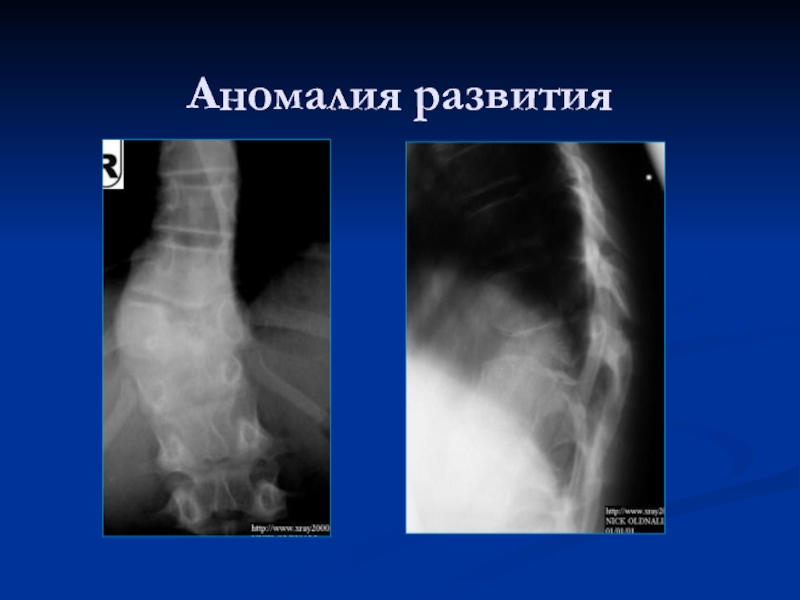

- 51. Аномалия развития
- 57. Ревматоидный артрит
- 72. Метастазы рака молочной железы
- 74. Остеомиелит
- 77. Плазмоцитома
- 78. Спондилолистез
- 79. Компрессионные переломы тел позвонков
- 80. Остеобластические метастазы
- 81. Метастаз хориокарциномы
Последствия травмы
Слайд 1Лучевая диагностика заболеваний позвоночника и позвоночного канала
Часть 2
К.м.н. А.В.Шумаков
Версия 27.02.03
Слайд 3Последствия травмы
Компрессионный перелом тела L2 с клиновидной его деформацией
Высота тела в
передних отделах понижена на 2/3
Угловой кифоз до 15о
Угловой кифоз до 15о
Слайд 4Опухоль позвонка
Тело Th10 полностью разрушено, соседние замыкающие пластинки сохранены, кифоза нет
Виден
мягкотканный компонент опухоли
Слайд 8Поромаляция
«Рыбьи» позвонки + компрессионный перелом
Равномерная вдавленность тел всех позвонков – свидетельство
их пластической деформации при остемаляции
На этом фоне + компрессия тела L4 – сочетание маляции и остеопороза – поромаляция
На этом фоне + компрессия тела L4 – сочетание маляции и остеопороза – поромаляция
Слайд 9Остеосклероз
Равномерный остеосклероз обычно признак врожденной «мраморной» болезни – остеопетроза
В Th11-L1 –
деформирующий спондилоз

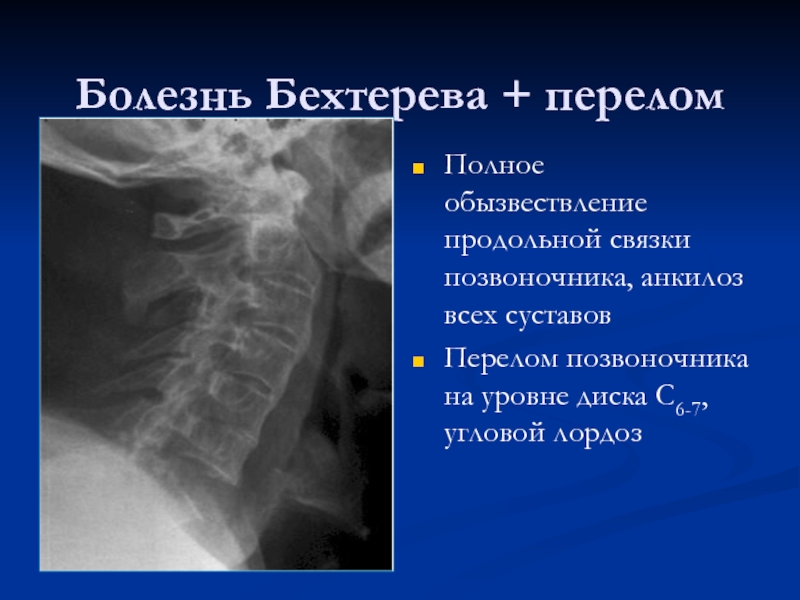

Слайд 11Болезнь Бехтерева + перелом
Полное обызвествление продольной связки позвоночника, анкилоз всех суставов
Перелом
позвоночника на уровне диска C6-7, угловой лордоз
Слайд 13Последствия «кифоза подростков»
После перенесенной в подростковом возрасте болезни Шоерман – Мау
часто на всю жизнь остаётся дугообразный кифоз (круглая спина), клиновидная деформация тел и волнистость склерозированных замыкающих пластинок
Слайд 14Перфорация пищевода
При перфорации пищевода – газ и контрастное вещество в предпозвоночных
мягких тканях
Слайд 15Спондилит
Воспалительный процесс (инфекционный спондилит)
Поражены смежные поверхности, через диск
Слайд 17Фазы развития туб. спондилита
В начале появились боли в шее, на снимке
- картина нормы, шейный лордоз
На втором снимке через 2 недели – отек предпозвоночных мягких тканей, остеопороз тела C5
На втором снимке через 2 недели – отек предпозвоночных мягких тканей, остеопороз тела C5
Слайд 18Фазы развития туб. спондилита
Появилась типичная картина туб. спондилита С5,6 с натёчным
абсцессом, разрушением смежных позвонков через пораженный диск, патологическим переломом тел позвонков
Слайд 19Туберкулезный спондилит
Практически полное расплавление тел трех нижнегрудных позвонков
Крупный натёчный паравертебраньный абсцесс
S
– образный сколиоз
В последующем сформируется выраженный кифосколиоз
В последующем сформируется выраженный кифосколиоз
Слайд 21Эозинофильная гранулёма
Разрушение тела позвонка с патологическим переломом, без мягкотканных компонентов
Фрагменты рзрушенного
позвонка частично сместились в позвоночный канал
Слайд 22Костная киста
Аневризматическая костная киста
Считается доброкачественным процессом, но порой вызывает такие крупные
разрушения
Слайд 24Схема механизма компрессионного перелома
Чрезмерное давление со стороны смежных позвонков приводит к
компрессии
Слайд 27Гемангиома позвонка
На МРТ пораженный позвонок резко выделяется, за счет большего содержания
в нем жидкой крови, чем в соседних позвонках
Слайд 28Кисты оболочек спинного мозга
Экстрамедуллярное жидкостное образование в позвоночном канале
Атрофия задних
отделов и дужек Th11,12
