Электрокардиография – 2. Аритмии сердца презентация
Содержание
- 1. Электрокардиография – 2. Аритмии сердца
- 3. Аритмии сердца Нарушения образования импульса Номотопные аритмии
- 6. Признаки синусового ритма Перед каждым комплексом QRS
- 7. Варианты синусового (номотопного)ритма
- 8. Экстрасистолия Внеочередное возбуждение сердца или каких-либо
- 9. Экстрасистолия(atr)
- 10. Экстрасистолия (v)

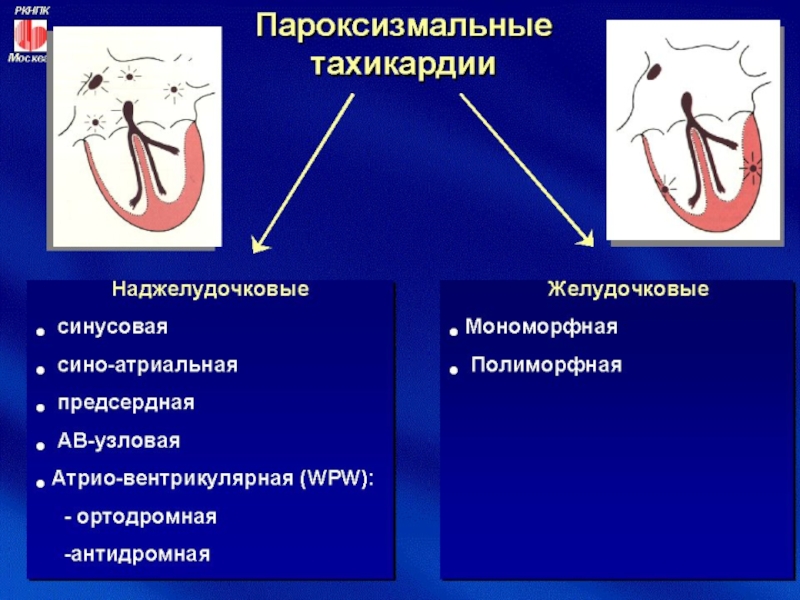

- 13. Предсердная и узловые пароксизмальные тахикардии
- 16. Пароксизмальная желудочковая тахикардия
- 17. Трепетание предсердий – учащение
- 18. Трепетание предсердий
- 20. Фибрилляция предсердий
- 28. Трепетание и фибрилляция желудочков
- 29. АВ блокада 1 степени

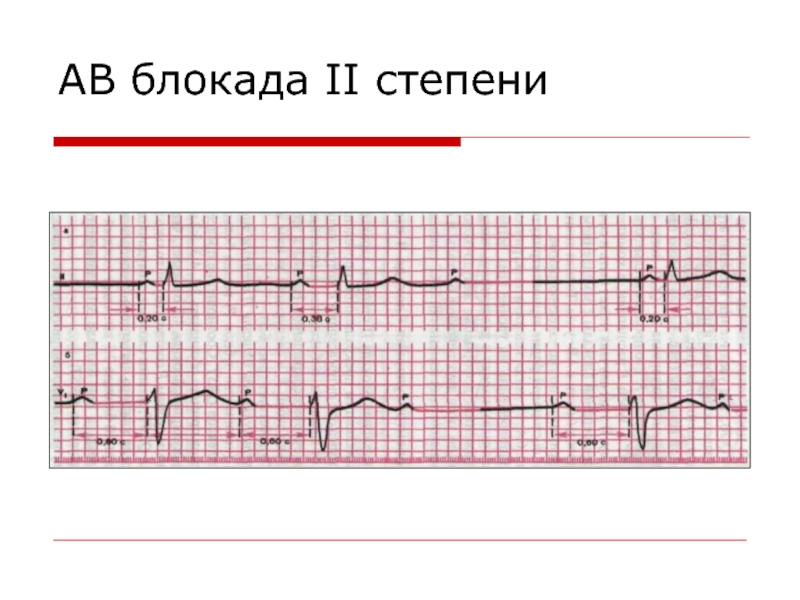

- 30. АВ блокада II степени
- 31. АВ блокада II степени 3:1
- 33. Время внутреннего отклонения (ВВО)
- 34. ПБЛН
- 35. ПБПН
- 43. Заключение по ЭКГ Расчет интервалов и зубцов
Аритмии сердца Нарушения образования импульса Номотопные аритмии Эктопические ритмы связанные с нарушением автоматизма Медленные Ускоренные Эктопические ритмы не связанные с нарушением автоматизма Нарушения проведения импульса СА
Слайд 3Аритмии сердца
Нарушения образования импульса
Номотопные аритмии
Эктопические ритмы связанные с нарушением автоматизма
Медленные
Ускоренные
Эктопические ритмы не связанные с нарушением автоматизма
Нарушения проведения импульса

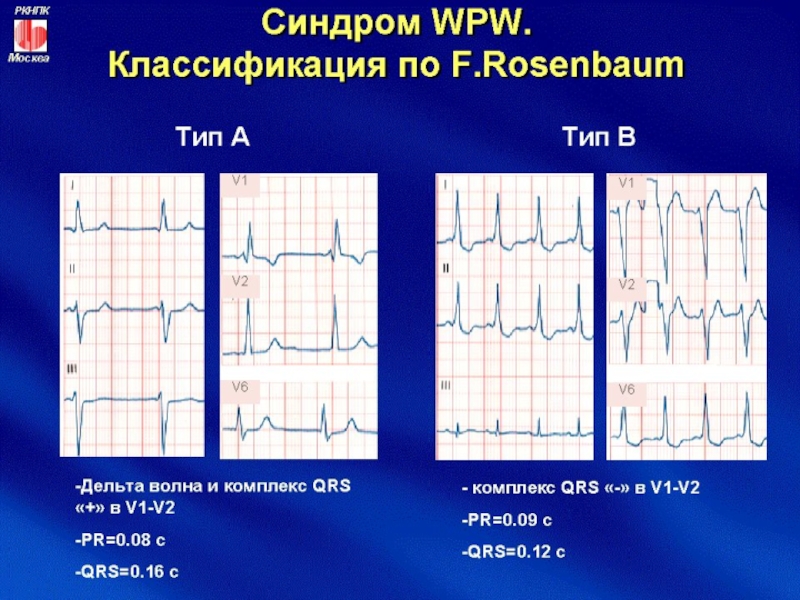

СА блокада, ВПБ, АВ блокада,ВЖБ,WPW
Комбинированные нарушения ритма
Парасистолии, АВ дисоциации
Слайд 6Признаки синусового ритма
Перед каждым комплексом QRS есть зубец Р
Все зубцы Р
имеют одинаковую форму и направление
Угол альфа зубца Р в пределах нормы
Интервал РQ одинаков и находится в диапазоне 0,12-0,20с
Нет дополнительных зубцов Р
Угол альфа зубца Р в пределах нормы
Интервал РQ одинаков и находится в диапазоне 0,12-0,20с
Нет дополнительных зубцов Р
Слайд 8Экстрасистолия

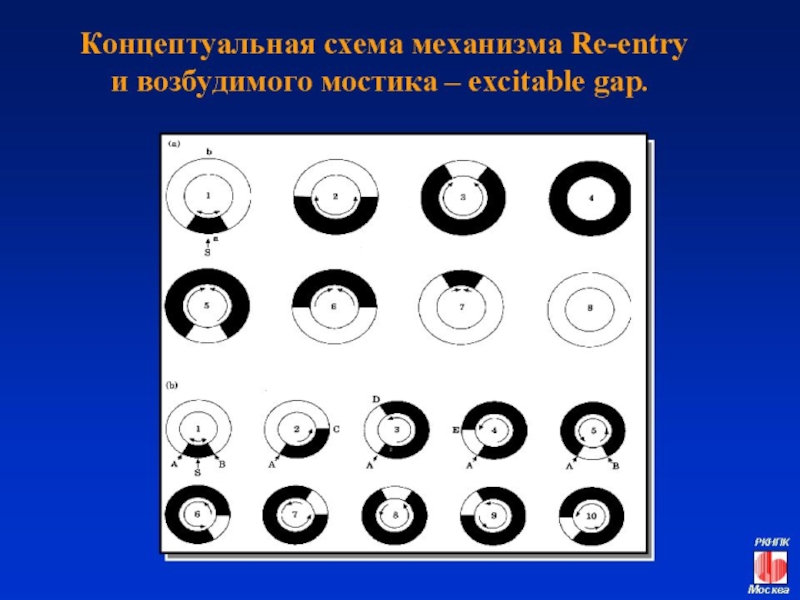

Внеочередное возбуждение сердца или каких-либо его отделов, вызванное re-entry или
повышенной осцилляторной активностью КМЦ
Все эктопические ритмы делятся по локализации на
Наджелудочковые
Предсердные
Узловые
Желудочковые
Все эктопические ритмы делятся по локализации на
Наджелудочковые
Предсердные
Узловые
Желудочковые

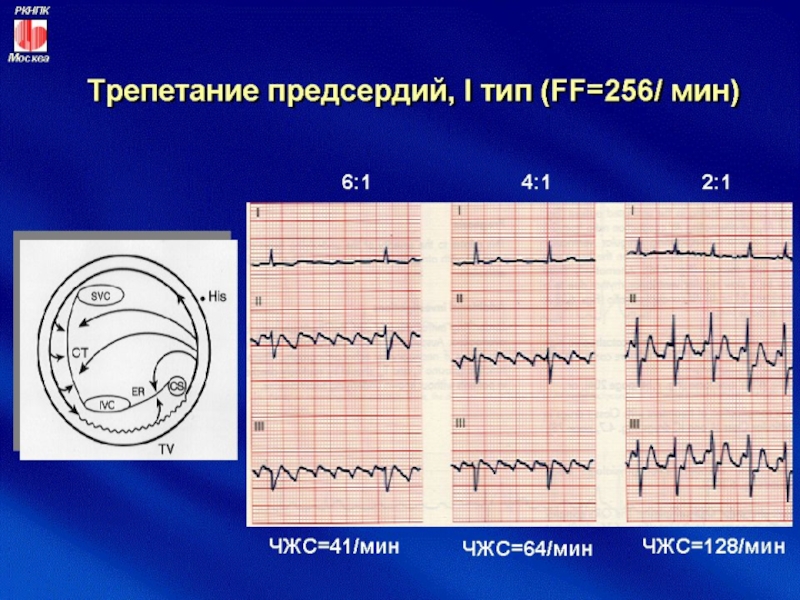

Слайд 17 Трепетание предсердий – учащение сокращения предсердий до 200-400 в 1 мин
при сохранении правильного ритма
На ЭКГ предсердные волны F и функциональная АВ блокада
Фибрилляция предсердий (мерцательная аритмия) – частое (от 350 до 700 в 1 мин) хаотичное возбуждение отдельных мышечных волокон предсердий
На ЭКГ - волны f, нерегулярность желудочковых сокращений
Слайд 43Заключение по ЭКГ
Расчет интервалов и зубцов (RRmax-min, P, PQ, QRS,QT, чсс
в 1 мин)
Определение локализации водителя ритма, характеристика его частоты и регулярности
Ритм синусовый правильный с частотой 60 в 1 мин
Нарушения проведения и его характеристика
АВ блокада 1 степени, блокада ПНПГ
Изменения формы предсердного P и желудочкового QRS, ST-T комплекса
Определение локализации водителя ритма, характеристика его частоты и регулярности
Ритм синусовый правильный с частотой 60 в 1 мин
Нарушения проведения и его характеристика
АВ блокада 1 степени, блокада ПНПГ
Изменения формы предсердного P и желудочкового QRS, ST-T комплекса
