Слайд 1
Составитель:
Остякова Т С
Ялуторовск 2011
АОУ СПО ТО
«Ялуторовский медицинский колледж»
Анатомия дыхательной системы.
Мультимедийное
сопровождение лекции
Слайд 2план
1 1. Обзор дыхательной системы. Значение дыхания
2. Полость носа
3. Гортань
4. Трахея и бронхи
2 1. Строение лёгких и плевры
2. Дыхательный цикл
3. Механизм вдоха и выдоха
4. Лёгочные объёмы. Лёгочная вентиляция
3 1. Газообмен в лёгких и транспорт кислорода и
углекислого газа кровью
2. Регуляция дыхания
3. Дыхание в разных условиях. Искусственное дыхание
Слайд 3Дыхание – совокупность процессов, обеспечивающих поступление в организм кислорода, его использование
в окислительно-восстановительных реакциях и удаление из организма углекислого газа и воды
Слайд 7Полость носа(cavum nasi)
Слизистая носовой полости образована однослойным многорядным мерцательным эпителием, содержащим
множество ресничек и слизистых желез.
Слизистая обильно снабжается кровью.
Полость носоглотки сообщается евстахиевой трубой с полостью среднего уха.
Слайд 8В полость носа открываются:
Верхнечелюстная (гайморова) пазуха
Лобная (фронтальная) пазуха
Клиновидная и решетчатая пазухи
Носо-слезный
канал
Слайд 9Верхние отделы слизистой полости носа содержат обонятельные рецепторы и выполняют функцию
обоняния
Слайд 10Функции носовой полости
Проведение воздуха
Согревание воздуха
Увлажнение воздуха
Очищение воздуха
Орган обоняния
Ринит-
воспаление слизистой оболочки носа

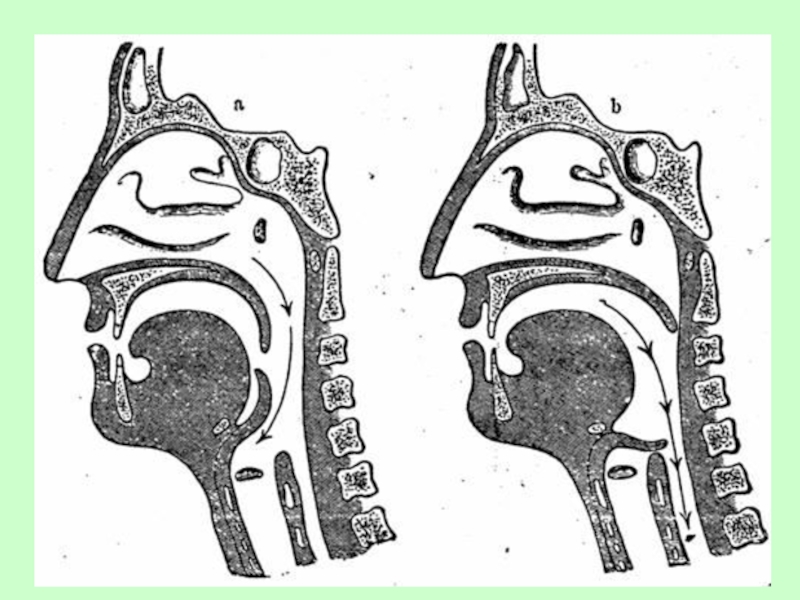

Слайд 11Глотка(pharynx)
Отделы: - носоглотка
-
ротоглотка
- гортаноглотка
Стенки: - слизистая
- мышечная
- адвентиция
Отверстия:- хоаны(2)
- зев(1)
- слуховые трубы(2)
- пищевод(1)
- гортань(1)
Значение: - проводит воздух в
органы дыхания
- проводит пищевой
комок в пищевод
Слайд 12Гортань (larynx)
Расположена в переднем отделе шеи на уровне 4-6 шейного
позвонков. Сверху соединяется с подъязычной костью, внизу переходит в трахею.
Стенки гортани образованы хрящами: перстневидный, щитовидный, надгортанник, черпаловидные, рожковидные, клиновидные
Слайд 13Гортань(larynx)
Функции:
Проведение воздуха
Согревание воздуха
Увлажнение воздуха
Очищение воздуха
Голосообразование
Ларингит – воспаление слизистой гортани
Слайд 15Трахея (trachea)
Состоит из 16-20 хрящевых полуколец, соединенных фиброзными связками
Длина 9-15
см, диаметр 15-18 мм
Начинается на уровне 6-7 шейного позвонка
Раздваивается на 2 бронха на уровне 4-5 грудного позвонка (бифуркация)
Задняя стенка трахеи перепончатая
Слайд 16Трахея (trachea)
Функци:
проведение воздуха
Согревание, увлажнение и очищение воздуха
Трахеит – воспаление
слизистой трахеи
Слайд 17Бронхи (bronchi)
Бронхиальное дерево
Главные бронхи
Долевые бронхи
Сегментарные бронхи
Слайд 18Бронхи (bronchi)
Функци:
проведение воздуха
Согревание, увлажнение и очищение воздуха
Бронхит – воспаление слизистой
бронхов

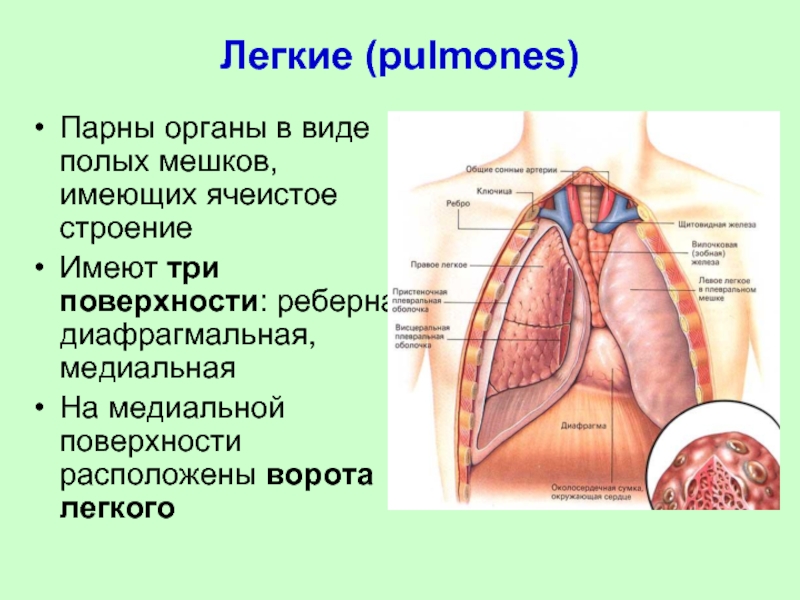

Слайд 19Легкие (pulmones)
Парны органы в виде полых мешков, имеющих ячеистое строение
Имеют три
поверхности: реберная, диафрагмальная, медиальная
На медиальной поверхности расположены ворота легкого
Слайд 20Ворота лёгких -
место, через
которое бронх
и лёгочная
артерия входят
в лёгкое,
а 2
легочные вены
выходят
Слайд 21Легкие (pulmones)
В лёгких выделяют доли: в правом – 3
в левом -2
сегменты (по 10 в каждом лёгком)
дольки
ацинусы
Слайд 22Ацинус – одна концевая бронхиола с её разветвлениями
Ацинус – структурная и
функциональная единица легкого.
Дыхательная поверхность легкого при вдохе 120 м2, при выдохе – 40 м2
Слайд 23Строение альвеол
Альвеолы – выпячивания в виде пузырьков, внутренняя поверхность которых выстлана
однослойным плоским эпителием, расположенным на сети эластических волокон и оплетенным снаружи капиллярами.
Слайд 24Границы лёгких
Верхушки легких расположены на 2-3 см выше ключицы
Передняя
граница левого лёгкого: от верхушки легкого вниз по окологрудинной линии до уровня 4 ребра.
От 4 до 5ребра косо вниз, влево.
От 5 до 6 вертикально вниз (Образуя сердечную вырезку)
Нижняя граница:
По среднеключичной линии – 6 ребро, по средней подмышечной линии – 8 ребро, по лопаточной линии - 10 ребро, по околопозвоночной линии -11-12 ребро
Задняя граница: по околопозвоночным линиям
Слайд 26Плевра-
– серозная оболочка образует вокруг легких два замкнутых плевральных мешка
Висцеральная плевра
прилегает к наружной поверхности легких
Париетальная плевра прирастает к стенкам грудной полости
Плевральная щель – пространство между висцеральной и париетальной плеврами. Полость заполнена жидкостью (2-5 мл).
Слайд 28Этапы дыхания
Внешнее дыхание
Обмен газов между атмосферным и альвеолярным воздухом
Транспорт газов кровью
Тканевое
дыхание
Обмен газов между кровью и тканями
Клеточное дыхание
Слайд 30Изменение химического состава воздуха при дыхании
Слайд 31Лёгочные объёмы
1- Дыхательный V – количество воздуха, которое человек вдыхает
и
выдыхает при спокойном дыхании (300- 500мл)
2- Дополнительный V вдоха – воздух, который можно вдохнуть после
спокойного вдоха (1,5-2л)
3 - Резервный V воздуха - воздух, который выдыхается после
спокойного выдоха (1,5-2л)
4 - Остаточный V - воздух, который постоянно находится в дыхательных
путях (1-1,5л)
5 - Ж.Ё.Л.- самое глубокое дыхание (у женщин – 2700мл.
у мужчин – 3500мл.)
6 – Коллапсный воздух – воздух ткани лёгкого
Слайд 32Транспорт газов кровью
Парциальное давление та часть давления газа, которая приходится на
данный газ в смеси газов
100% ------- 760 мм рт ст
21% ------- Х
760 х 21
Х = ------------ = 159 мм рт ст
100
Слайд 34Транспорт газов кровью
Rh+ 02= Rh02
Rh – 02
Rh - C02 RhC02 = Rh + C02
легкие
Ткани
органы
Слайд 35
Для осуществления процесса дыхания необходимо ряд условий:
Нормальная деятельность аппарата внешнего дыхания
и достаточная вентиляция лёгких.
Нормальный транспорт газов кровью.
Обеспечение системой кровообращения достаточного кровотока.
Способность тканей «забирать» из протекающей крови кислород, использовать его и отдавать в кровь углекислый газ.
Слайд 36Дыхательный центр
Продолговатый мозг
Варолиев мост
Гипоталамус и кора больших полушарий
Слайд 37Регуляция дыхания
Нервная регуляция
Гуморальная регуляция
