Use case диаграмма. Назначение презентация
Содержание
- 1. Use case диаграмма. Назначение
- 2. UseCASE диаграмма UseCase диаграмма (диаграмма вариантов использования
- 3. UseCASE диаграмма Use Case диаграммы описывает общую функциональность системы.
- 4. Диаграмма прецедентов (use case diagram) Диаграмма
- 5. Стрелки, используемые для обозначения связей не показывают
- 7. Диаграммы Последовательности Диаграммы Последовательности (Sequence) отражают поток
- 14. Диаграмма последовательности диаграмма Последовательности иллюстрирует последовательность действий,
- 15. Задание 1.Подготовить описание сценариев использования (Use Case)
Слайд 2UseCASE диаграмма
UseCase диаграмма (диаграмма вариантов использования / диаграмма прецедентов) – это
UseCase диаграмма отображает сферу применения создаваемой системы.
Пример диаграммы UseCase для банковского автомата (ATM)
Слайд 4Диаграмма прецедентов (use case diagram)
Диаграмма прецедентов (use case diagram) –

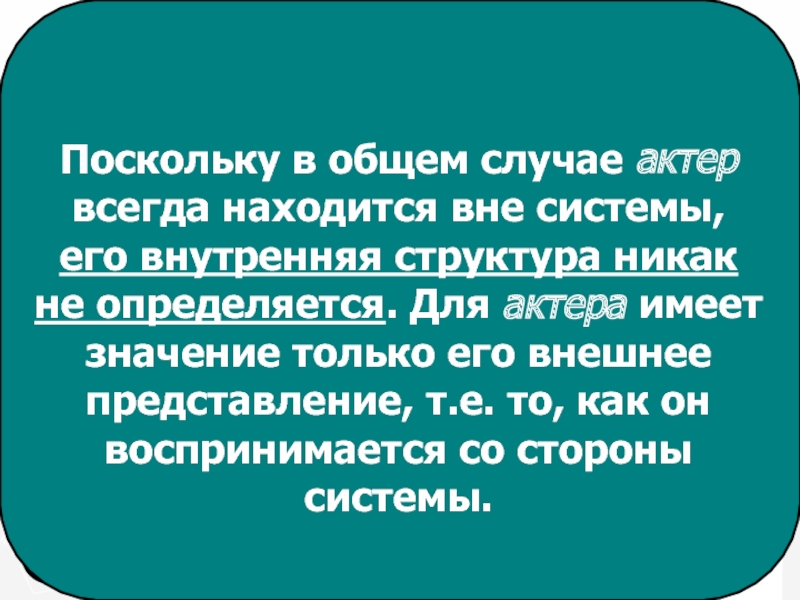

Актер (actor) — согласованное множество ролей, которые играют внешние сущности по отношению к вариантам использования при взаимодействии с ними
Слайд 5Стрелки, используемые для обозначения связей не показывают направления информационных потоков. Стрелка
С помощью actor generalization relationship показывают, что у нескольких действующих лиц имеются общие черты.
Extends relationship позволяет одному UseCase только при необходимости задействовать функциональность другого.
Uses relationship позволяет одному UseCase задействовать функциональность другого.
С помощью Uses relationship обычно моделируют многократно применяемую функциональность, встречающуюся в двух или более UseCase.
Actor ←→ Actor
UseCase ←→ Actor
UseCase ←→ UseCase
Типы связей UseCase диаграмм
Слайд 7Диаграммы Последовательности
Диаграммы Последовательности (Sequence) отражают поток событий, происходящих в рамках UseCase.

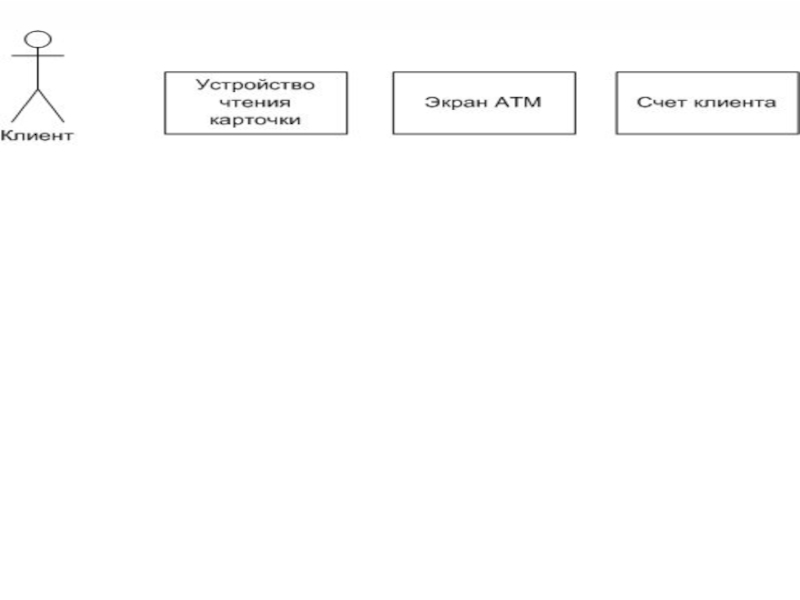

Пример диаграммы последовательности снятия денег со счета через банковский автомат
Слайд 14Диаграмма последовательности

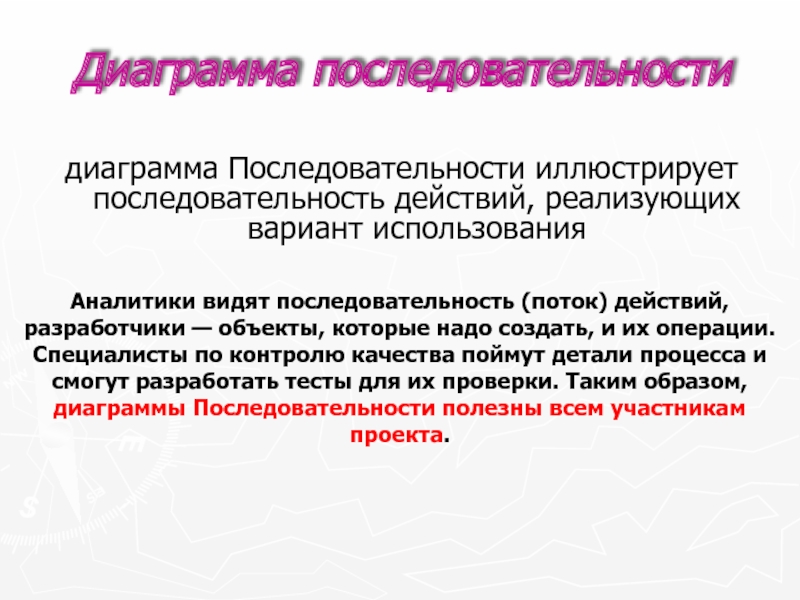

диаграмма Последовательности иллюстрирует последовательность действий, реализующих вариант использования
Аналитики видят
Слайд 15Задание

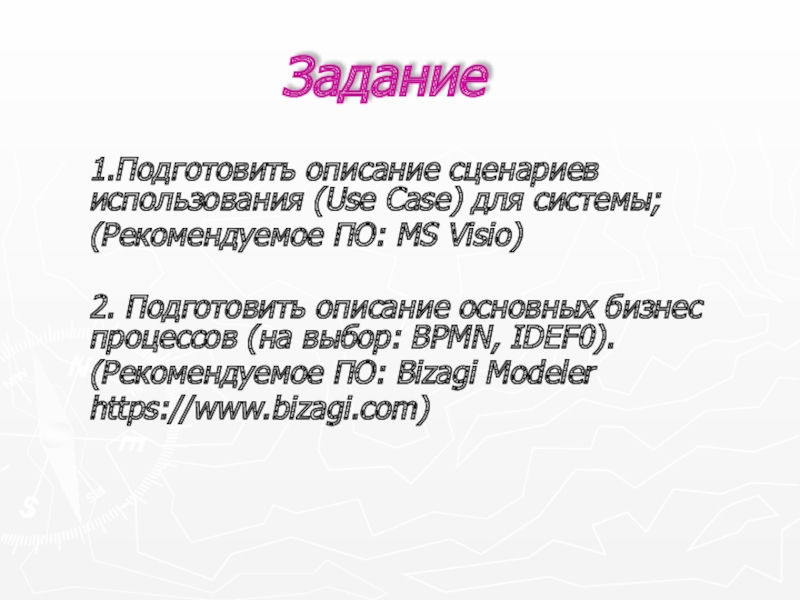

1.Подготовить описание сценариев использования (Use Case) для системы;
(Рекомендуемое ПО: MS Visio)
2.
(Рекомендуемое ПО: Bizagi Modeler
https://www.bizagi.com)
