Пространственный анализ презентация

Подсистема анализа данных

Стандартные функции ГИС- анализа:
Выбор объектов по тем или другим условиям;
Геометрический анализ данных;
Проекционные преобразования;
Оценка пространственных распределений объектов;
Построение буферных зон;
Анализ наложений;
Построение моделей поверхностей;
Сетевой анализ и т.д.

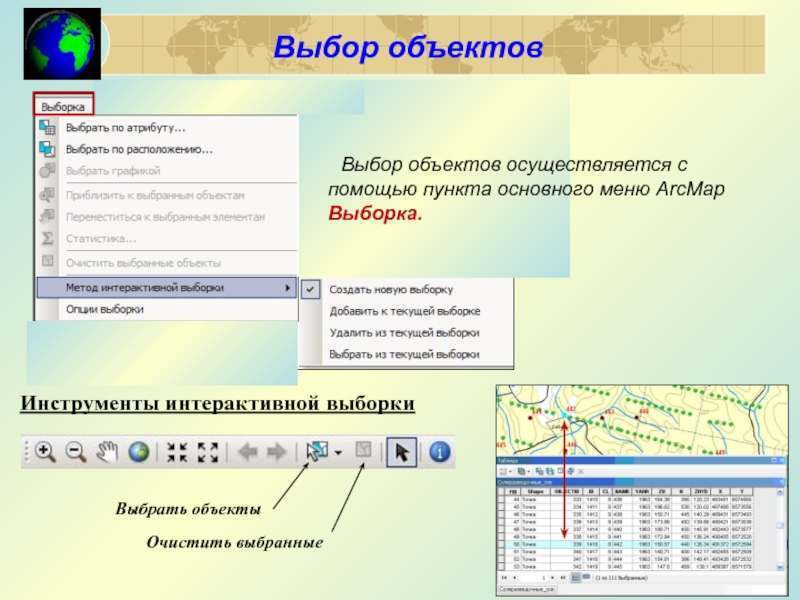

Инструменты интерактивной выборки

Выбрать объекты

Очистить выбранные

Вычисление площадей полигонов

X1Y1

X2Y2

Эвклидово расстояние

скорость передвижения

Растровая модель

Векторная модель

Размер
пикселя

X1Y1

X1Y1

X2Y2

X2Y2

Манхэттенское расстояние

Неэвклидово расстояние

D = [(X1 – X2)k + (Y1 – Y2)k ]1/k

Векторная модель

Растровая модель

Размер пикселя x Коэффициент,
определяющий сопротивление движению

Рельеф местности

Расстояние с учетом движения по пересеченной местности

Функциональное расстояние: поиск пути с наименьшей
стоимостью

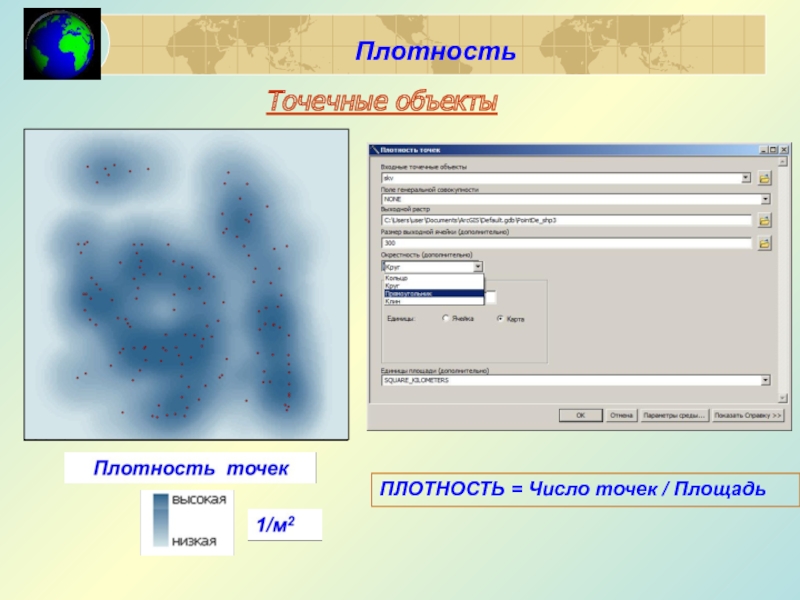

Оценка пространственных распределений объектов в ArcGIS

Разломы

Анализ квадратов

т/т = 8, п/п = 10, т/п = 4

т/т = 0, п/п = 3, т/п = 19

т/т = 3, п/п = 4, т/п = 15

Кластерное распределение

Буфер вокруг полигонов

Буфер вокруг линейных объектов

Буфер вокруг точек
