Основные понятия. Диаграммы классов презентация
Содержание
- 1. Основные понятия. Диаграммы классов

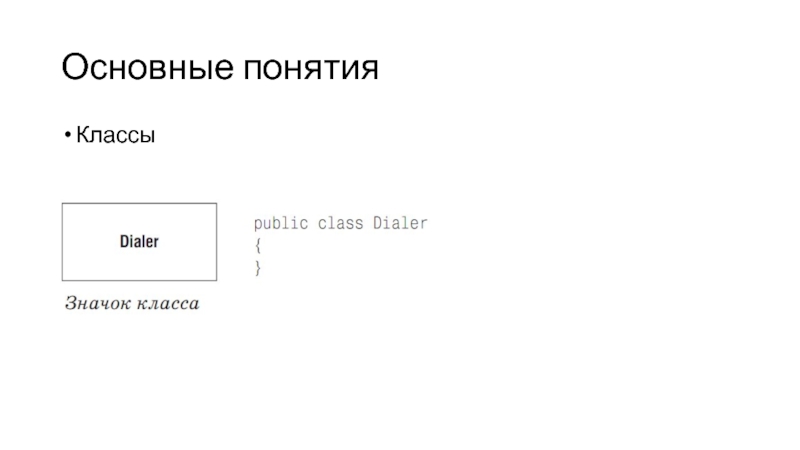

- 2. Основные понятия Классы

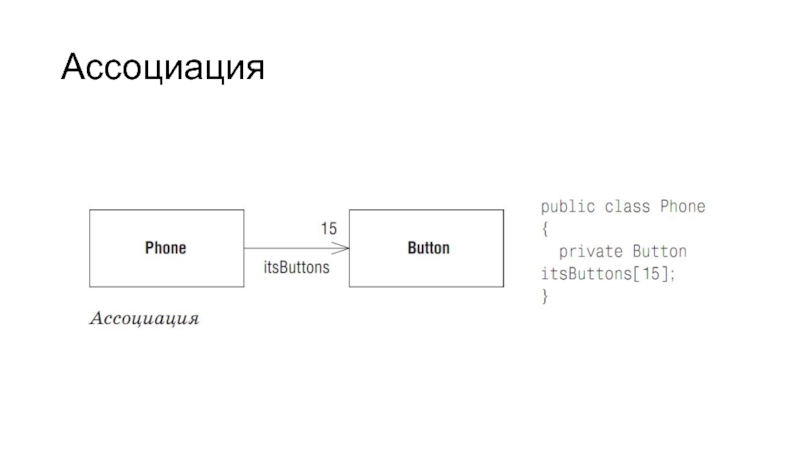

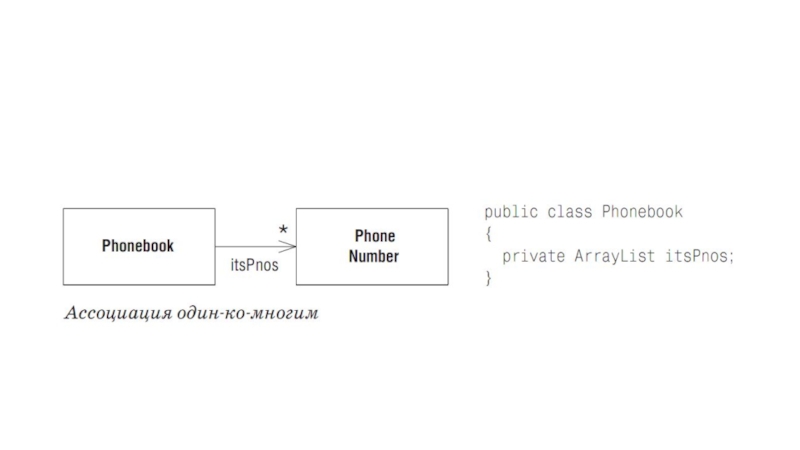

- 4. Ассоциация

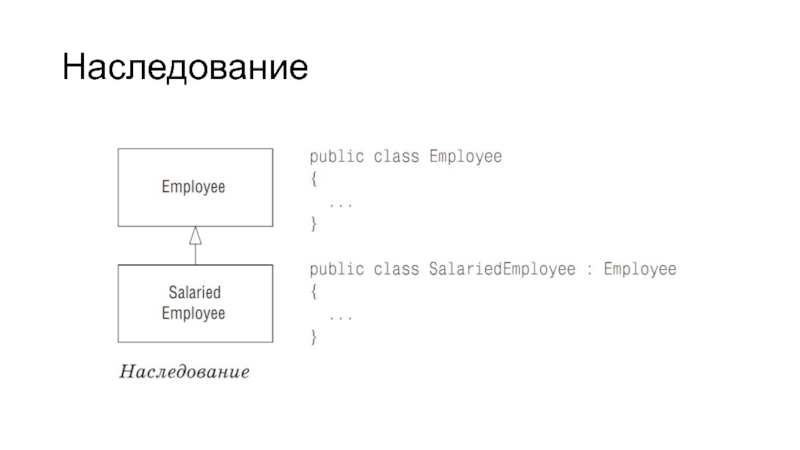

- 6. Наследование
- 10. public abstract class UI :

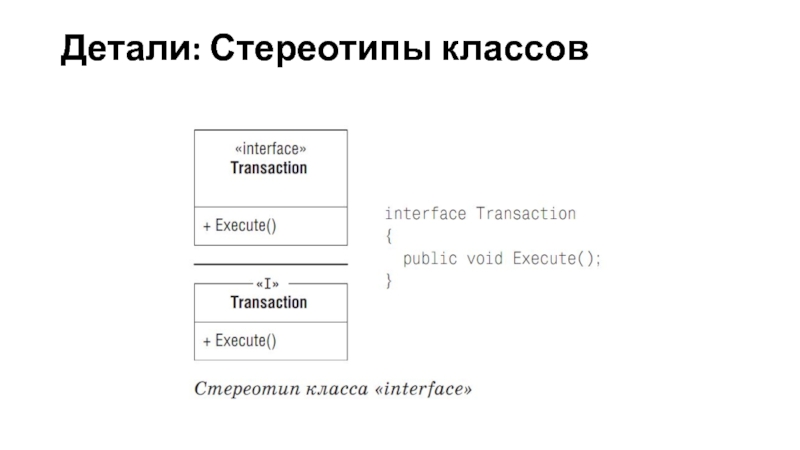

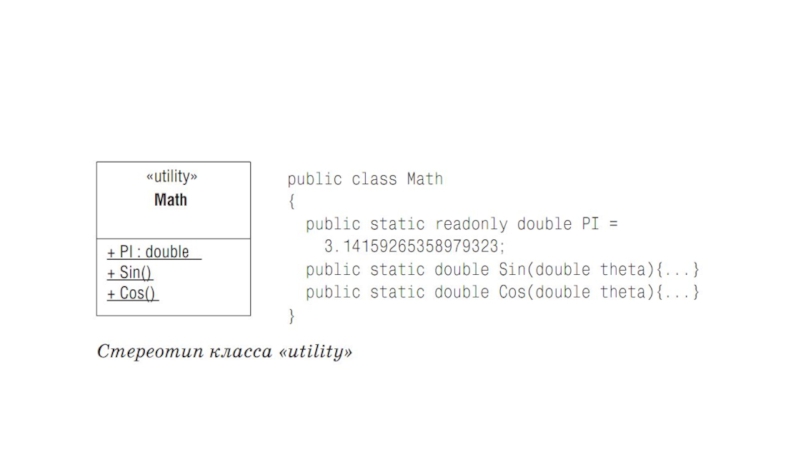

- 11. Детали: Стереотипы классов

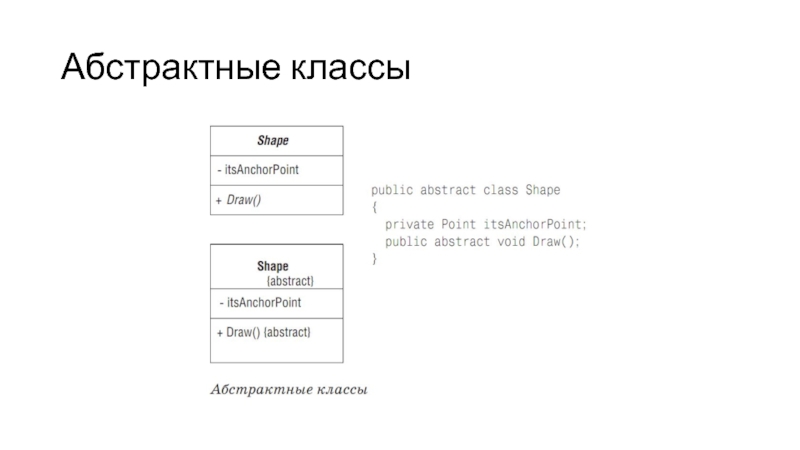

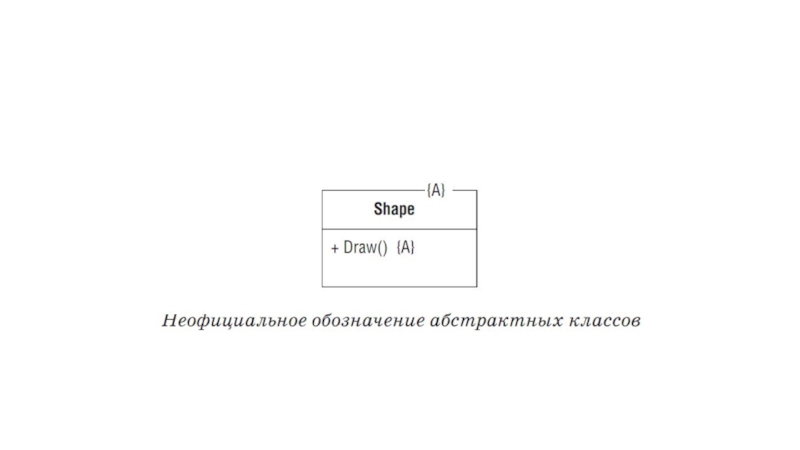

- 13. Абстрактные классы

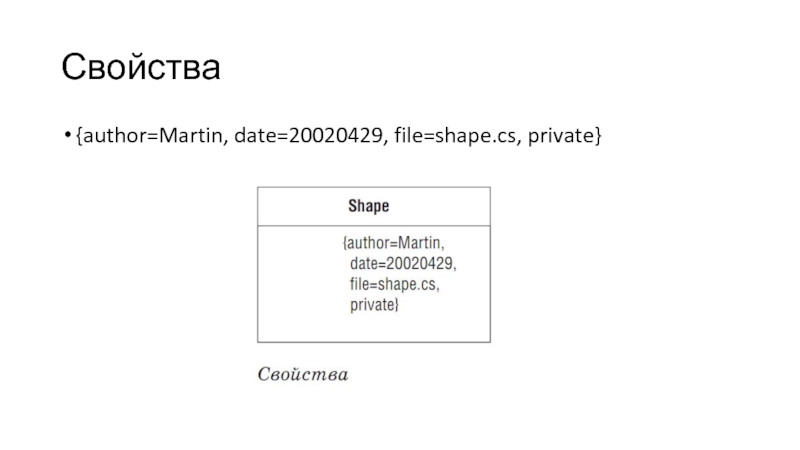

- 15. Свойства {author=Martin, date=20020429, file=shape.cs, private}

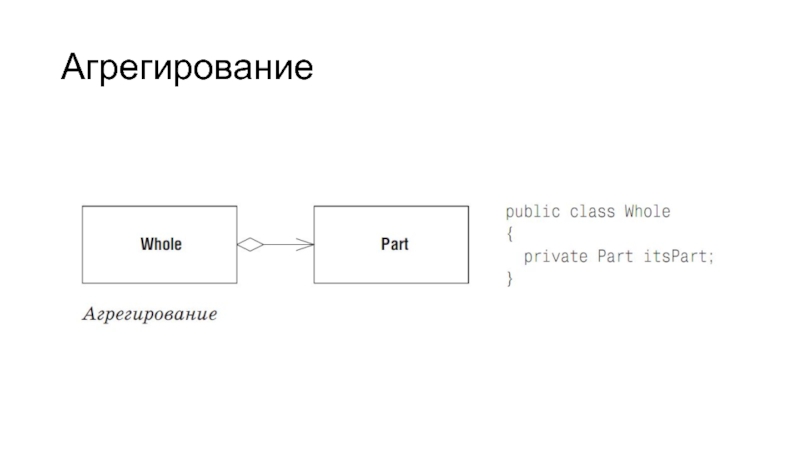

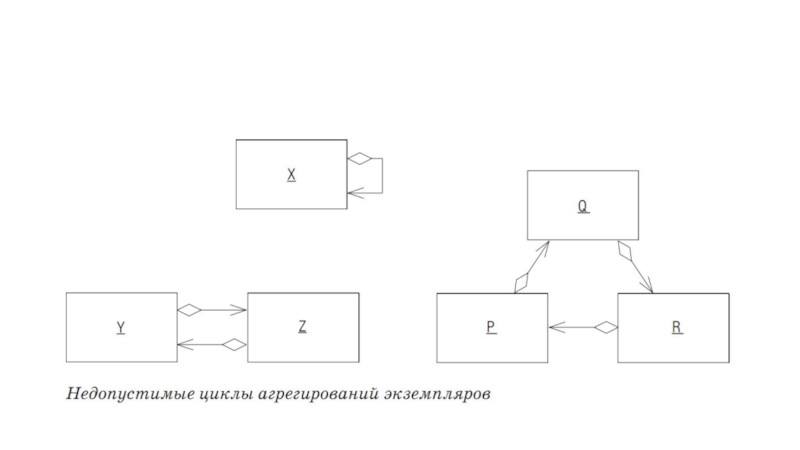

- 16. Агрегирование

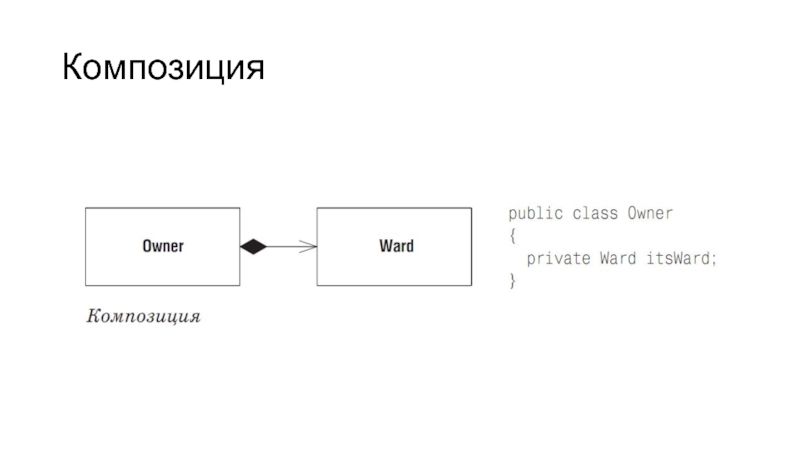

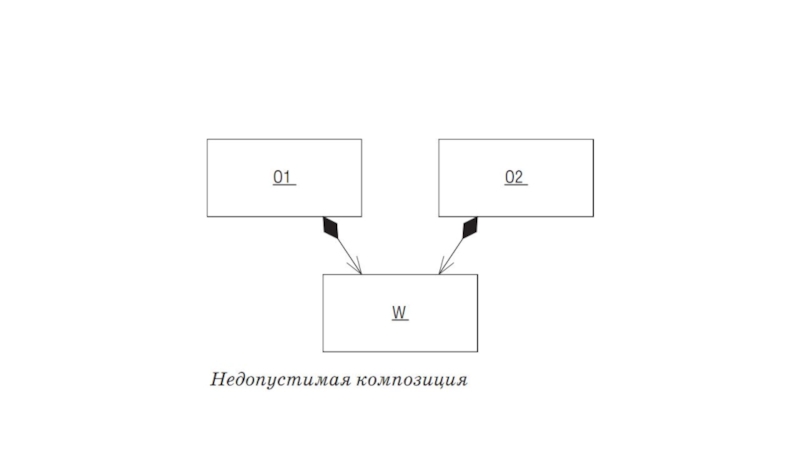

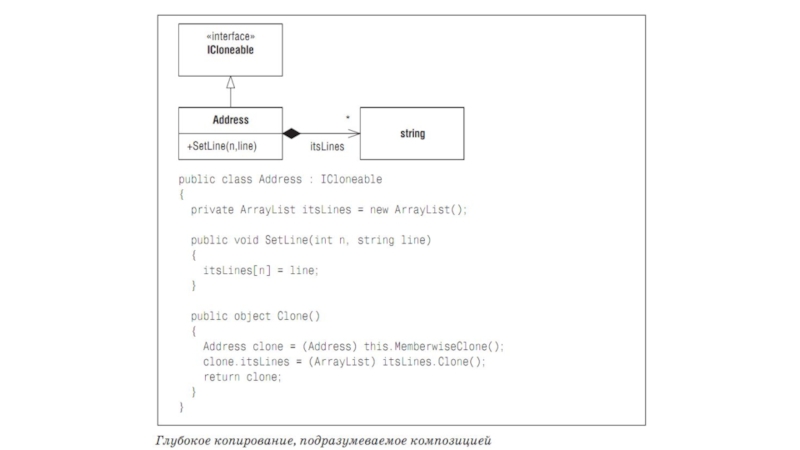

- 18. Композиция

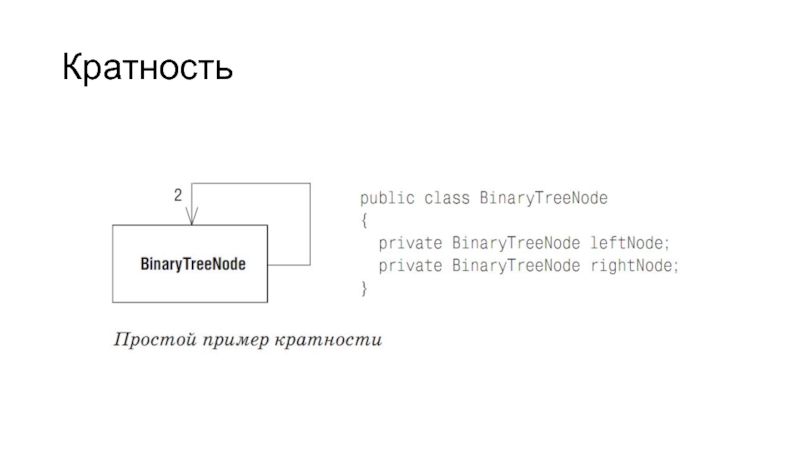

- 21. Кратность
- 22. Цифра точное число элементов или 0..*

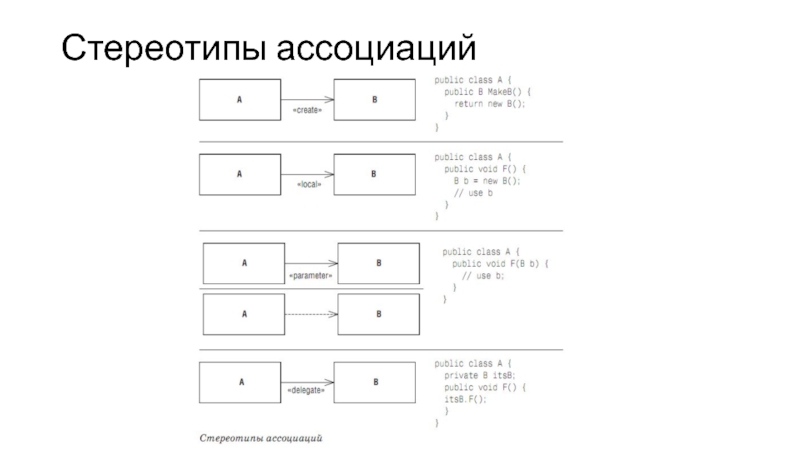

- 23. Стереотипы ассоциаций

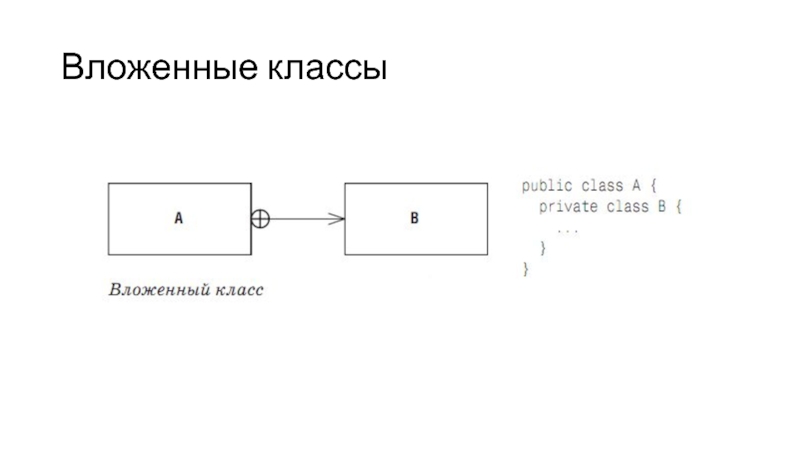

- 24. Вложенные классы

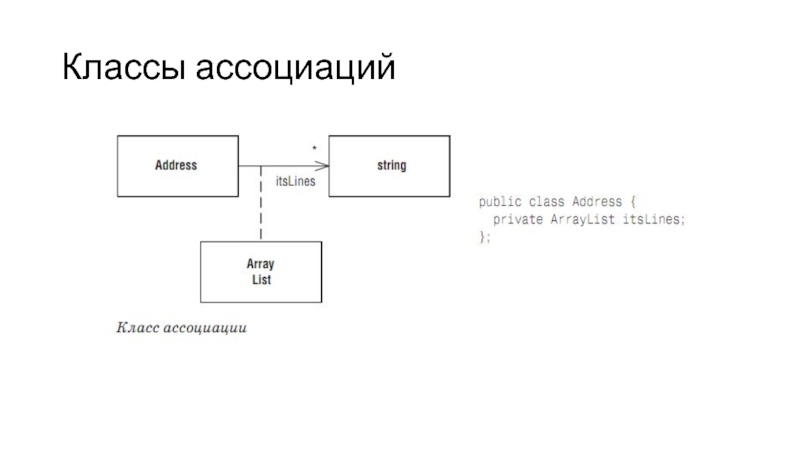

- 25. Классы ассоциаций

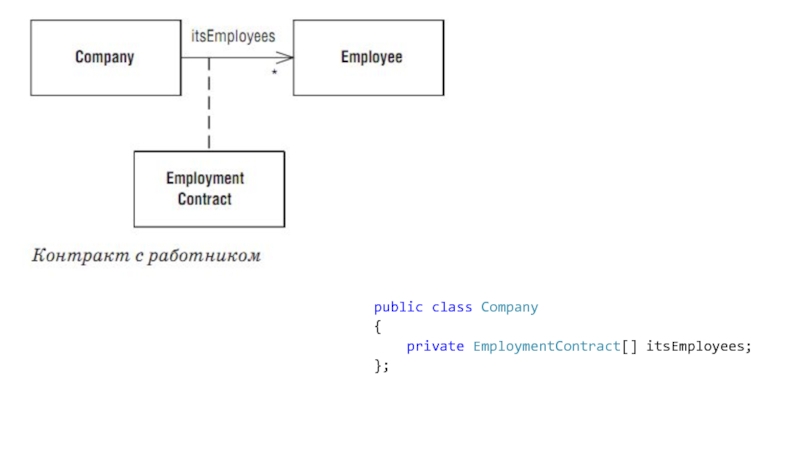

- 26. public class Company { private EmploymentContract[] itsEmployees; };
- 27. Квалификаторы ассоциаций public class LoginTransaction {
Слайд 10
public abstract class UI : WithdrawalUI, DepositUI, TransferUI
{
private Screen
itsScreen;
private MessageLog itsMessageLog;
public abstract void PromptForDepositAmount();
public abstract void PromptForWithdrawalAmount();
public abstract void InformInsufficientFunds();
public abstract void PromptForEnvelope();
public abstract void PromptForTransferAmount();
public abstract void PromptForFromAccount();
public abstract void PromptForToAccount();
public void DisplayMessage(string message)
{
itsMessageLog.LogMessage(message);
itsScreen.DisplayMessage(message);
}
}
private MessageLog itsMessageLog;
public abstract void PromptForDepositAmount();
public abstract void PromptForWithdrawalAmount();
public abstract void InformInsufficientFunds();
public abstract void PromptForEnvelope();
public abstract void PromptForTransferAmount();
public abstract void PromptForFromAccount();
public abstract void PromptForToAccount();
public void DisplayMessage(string message)
{
itsMessageLog.LogMessage(message);
itsScreen.DisplayMessage(message);
}
}

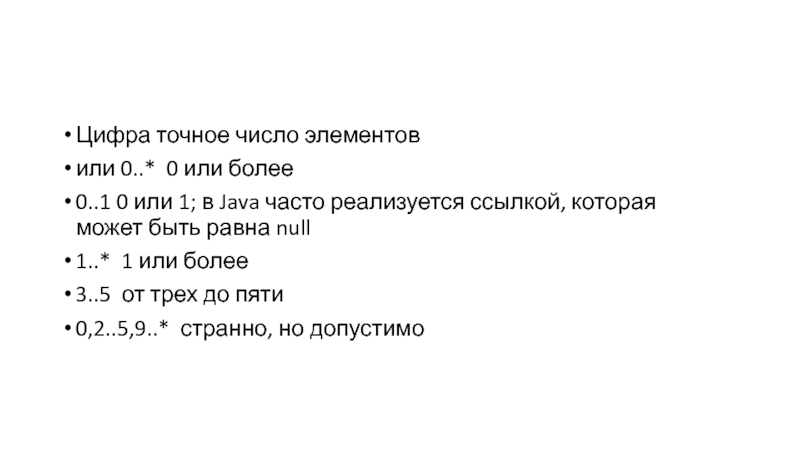

Слайд 22
Цифра точное число элементов
или 0..* 0 или более
0..1 0 или 1;
в Java часто реализуется ссылкой, которая может быть равна null
1..* 1 или более
3..5 от трех до пяти
0,2..5,9..* странно, но допустимо
1..* 1 или более
3..5 от трех до пяти
0,2..5,9..* странно, но допустимо

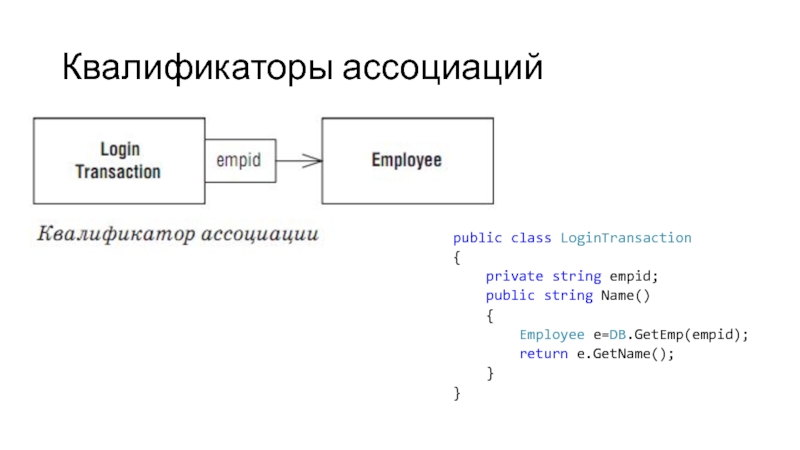

Слайд 27Квалификаторы ассоциаций
public class LoginTransaction
{
private string empid;
public string
Name()
{
Employee e=DB.GetEmp(empid);
return e.GetName();
}
}
{
Employee e=DB.GetEmp(empid);
return e.GetName();
}
}
