Методы представления графических изображений презентация

элементов — пикселей
Растровая графика работает с сотнями и тысячами пикселей, которые формируют рисунок. Пиксели «не знают», какие объекты (линии, эллипсы, прямоугольники и т. д.) они составляют
Каждому пикселю присваивается цвет. Этот цвет закрепляется за определённым местом экрана
В компьютерной графике термин «пиксель», вообще говоря, может обозначать разные понятия:
наименьший элемент изображения на экране компьютера - видеопиксель;
отдельный элемент растрового изображения -пиксель;
точка изображения, напечатанного на принтере - точка.

легко управляет устройствами вывода, которые используют точки для представления отдельных пикселей. Поэтому растровые рисунки могут быть легко распечатаны на принтерах

Растровое изображение после масштабирования или вращения может потерять свою привлекательность.
Причина в том, что изменение размеров растрового изображения производится одним из двух способов:
все пиксели рисунка одинаково изменяют свой размер (одновременно становятся больше или меньше);
пиксели добавляются или удаляются из рисунка (это называется выборкой пикселей в изображении).









Рис. При изменении размеров изображения количество входящих в него пикселей не меняется

точки на одинаковом и очень малом расстоянии друг от друга, то, изменяя их размеры, можно получать так называемые регулярные растровые области, воспринимаемые человеческим зрением как сплошные элементы с более светлыми серыми тонами (рис.1). При печати на бумаге получался тот же эффект.

Рассмотрим растровую ячейку размерами 16х16 клеточек (итого 256 максимально возможных градаций одного цвета) и в ее середине нарисуем черную точку. Чтобы получился 50%-ный серый, она должна занимать 50% растровой ячейки, т.е. 128 клеточек. Теперь, разместив эти ячейки равномерно на некоторой площади, мы и получим желаемый цвет (рис.2).

прямых линий, дуг, окружностей, эллипсов, прямоугольников, областей однотонного или изменяющегося цвета (заполнителей) и т. п., называемых примитивами

Из простых векторных объектов создаются различные рисунки
Векторные примитивы задаются с помощью описаний. Например:
рисовать линию от точки А до точки В;
рисовать эллипс, ограниченный заданным прямоугольником.

формате WMF (Windows Metafile) записываются так:
MOVETO XI , Y1 Установить текущую позицию (XI , Y 1).
LINETO X2, Y2 Нарисовать линию от текущей позиции до позиции (X 2, Y 2).
ELLIPSE X3 , Y3 , X4, Y4 Нарисовать эллипс, ограниченный прямоугольником, где (ХЗ, Y3) — координаты левого верхнего, а (Х4, Y4) — правого нижнего угла этого прямоугольника.
Информация о цвете объекта сохраняется как часть его описания, т. е. в виде векторной команды (сравните: для растровых изображений хранится информация о цвете каждого видеопикселя ).
Векторные команды сообщают устройству вывода о том, что необходимо нарисовать объект, используя максимально возможное число элементов (видеопикселей или точек). Чем больше элементов используется устройством вывода для создания объекта, тем лучше этот объект выглядит.

в качестве одного из типов объектов. Большинство векторных программ позволяют только разместить растровый рисунок в векторной иллюстрации, изменить его размер, выполнить перемещение и поворот, обрезку, однако изменить в нём отдельные пиксели невозможно. Дело в том, что векторные изображения состоят из отдельных объектов, с которыми можно работать порознь.

С растровыми же изображениями так поступать нельзя, так как пиксели нельзя классифицировать подобным образом (объектом здесь является весь растровый фрагмент в целом). Пиксель же обладает одним свойством — цветом. Поэтому в некоторых векторных редакторах к растровым объектам допускается применять специальные эффекты размытия и резкости, в основе которых лежит изменение цветов соседних пикселей.

изображения могут быть легко масштабированы без потери качества
Замечание. В ряде случаев возможно преобразование растровых изображений в векторные . Этот процесс называется трассировкой

тем не менее сегодняшние векторные изображения по качеству приближаются к реалистическим
векторные изображения иногда не печатаются или выглядят на бумаге не так, как хотелось бы. Причина в том, что принтеры содержат свои собственные процессоры, которые интерпретируют переданные им команды

фотографий выполняются в растровых программах
Для создания иллюстраций обычно используются векторные программы
Любая графическая программа содержит набор инструментов для работы с изображениями
В векторных программах выделяют объекты (векторные примитивы), а в растровых — области (наборы пикселей)
Основное понятие растровой графики — пиксель. Основное понятие векторной графики — объект

графических данных на внешнем носителе
Некоторые форматы стали стандартными для целого ряда предметных областей
Файлы векторного формата содержат описания рисунков в виде набора команд для построения простейших графических объектов
Различные векторные форматы отличаются набором команд и способом их кодирования
В файлах растровых форматов запоминаются:
• размер изображения — количество видеопикселей в рисунке по горизонтали и вертикали
• битовая глубина — число битов, используемых для хранения цвета одного видеопикселя
• данные, описывающие рисунок (цвет каждого видеопикселя рисунка), а также некоторая дополнительная информация.
В файлах растровой графики разных форматов эти характеристики хранятся различными способами

е. уменьшение размера файла за счёт изменения способа организации данных.
Методы сжатия делятся на две категории:
• сжатие файла с помощью программ — архиваторов (специальная программа считывает исходный файл, применяет к нему некоторый сжимающий алгоритм (архивирует) и создаёт новый файл);
• сжатие, алгоритм которого включён в формат файла (соответствующие программы чтения правильно интерпретируют сжатые данные).

(в нашем случае — набор бит для представления видеопикселя ) заменяется парой — повторяющейся величиной и числом её повторений (наиболее эффективно для изображений, которые содержат большие области однотонной закраски)

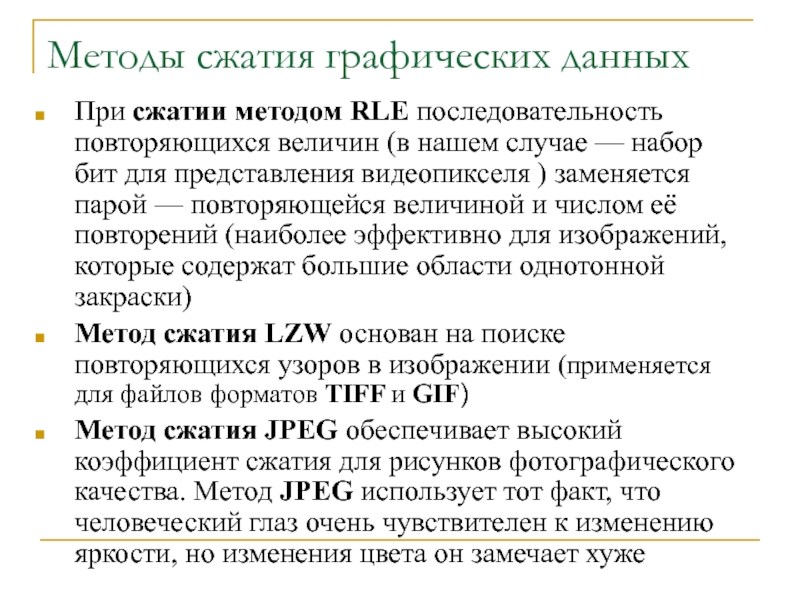

Метод сжатия LZW основан на поиске повторяющихся узоров в изображении (применяется для файлов форматов TIFF и GIF)
Метод сжатия JPEG обеспечивает высокий коэффициент сжатия для рисунков фотографического качества. Метод JPEG использует тот факт, что человеческий глаз очень чувствителен к изменению яркости, но изменения цвета он замечает хуже

программ, уменьшающих размеры файлов растровой графики за счет изменения способа организации данных. Например, последовательность повторяющихся величин (в нашем случае — набор бит для представления видеопикселей ) заменяется парой — единственной величиной и количеством её повторений. Подобным образом может быть сжата одна строка чёрно-белого растрового рисунка.



Сильно насыщенные узорами изображения хорошо сжимаются методом LZ W (назван так по первым буквам фамилий его разработчиков — Lempel , Ziv и Welch ). Объединённая группа экспертов по фотографии ( Joint Photographic Experts Group ) предложила метод JPEG для сжатия изображений фотографического качества.

показан результат восстановления изображения по информации, сохранённой в растровом файле

из одного формата в другой может возникнуть по разным причинам:
• программа, с которой работает пользователь, не воспринимает формат его файла;
• данные, которые надо передать другому пользователю, должны быть представлены в специальном формате.

растровый объект векторного изображения. Используется в программе CorelDRAW, которая, как правило, успешно импортирует файлы различных растровых форматов
Трассировка растрового изображения для создания векторного объекта. Программа трассировки растровых изображений (например, CorelTRACE) ищет группы пикселей с одинаковым цветом, а затем создает соответствующие им векторные объекты

линий, дуг, закрашенных полей, текста и т. д. В различных векторных форматах эти объекты описываются по-разному. Когда программа пытается преобразовать один векторный формат в другой, она действует подобно обычному переводчику, а именно:
• считывает описания объектов на одном векторном языке,
• пытается перевести их на язык нового формата.

формата в растровый (этот процесс часто называют растрированием векторного изображения) встречается очень часто
Прежде, чем разместить рисованную (векторную) картинку на фотографии, её необходимо экспортировать в растровый формат
Каждый раз, когда векторный рисунок направляется на устройство вывода (в частности, монитор или принтер), он подвергается растрированию — преобразованию в набор видеопикселей или точек
При экспорте векторных файлов в растровый формат может быть потеряна информация, связанная с цветом исходного изображения

из исходного файла и записи ее в новом файле, где данные о размере изображения, битовой глубине и цвете каждого пикселя хранятся другим способом
Если старый формат использует больше цветов, чем новый, то возможна потеря информации
