Дипломдық жоба
Ақпаратты сымсыз тарату мүмкіндігі бар цифрлық барометрді LabVIEW негізінде жобалау және құру
Орындаған: ПСк-12-01 тобының студенті
Кайнаддинова М.Т.
Жетекшісі: аға оқытушы Елеукулов Е.О.
- Главная
- Разное
- Дизайн
- Бизнес и предпринимательство
- Аналитика
- Образование
- Развлечения
- Красота и здоровье
- Финансы
- Государство
- Путешествия
- Спорт
- Недвижимость
- Армия
- Графика
- Культурология
- Еда и кулинария
- Лингвистика
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Детские презентации
- Информатика
- История
- Литература
- Маркетинг
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Дипломдық жоба. Ақпаратты сымсыз тарату мүмкіндігі бар цифрлық барометрді LabVIEW негізінде жобалау және құру презентация
Содержание
- 1. Дипломдық жоба. Ақпаратты сымсыз тарату мүмкіндігі бар цифрлық барометрді LabVIEW негізінде жобалау және құру
- 2. Жобаның мақсаты: Атмосфералық қысым өлшейтін цифрлық барометрді
- 3. Жобаның өзектілігі: Қазіргі кезде ғылым мен техниканың
- 4. Атмосфера – газ және ол бірнеше қабаттан
- 5. БАРОМЕТР Барометр бұл – атмосфералық қысымды
- 6. ЦИФРЛЫҚ БАРОМЕТР – қарапайым барометрдің сызықты мәндерін
- 7. 7 Микроконтроллер - әртүрлі функцияларды орындауға және
- 8. AТmega8 микроконтроллердің сұлбасы Алынған микроконтроллердің 23 кірісі
- 9. ВМР180 атмосфералық қысым датчигі ВМР180 модулі

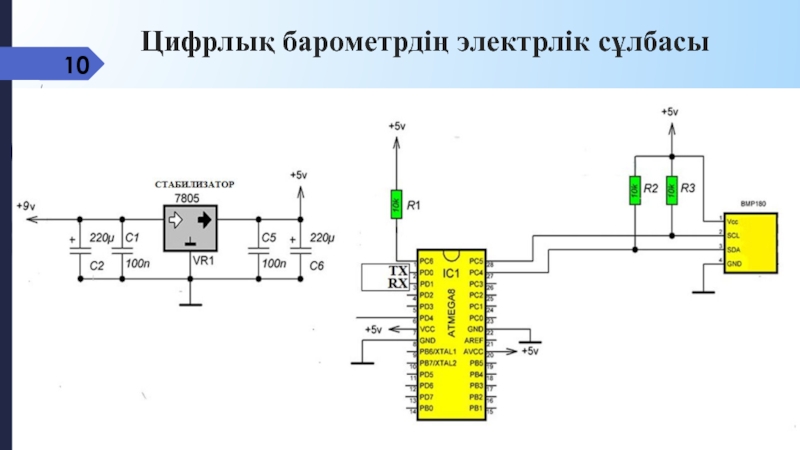

- 10. Цифрлық барометрдің электрлік сұлбасы 10
- 11. Электрлік сұлба бойынша цифрлық барометрді платада жинау 11 Цифрлық барометрдің алдыңғы және артқы көріністері

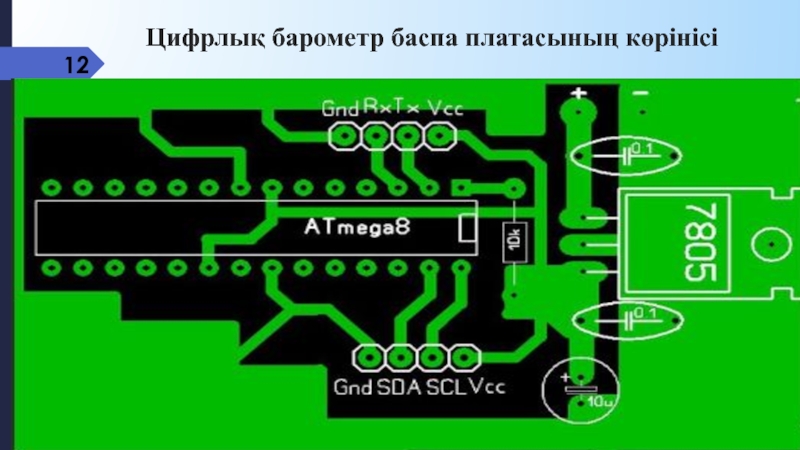

- 12. Цифрлық барометр баспа платасының көрінісі 12
- 13. Құрылғының құрылымдық сұлбасы 13
- 14. Цифрлық барометрді LabVIEW ортасында жобалау LabVIEW –

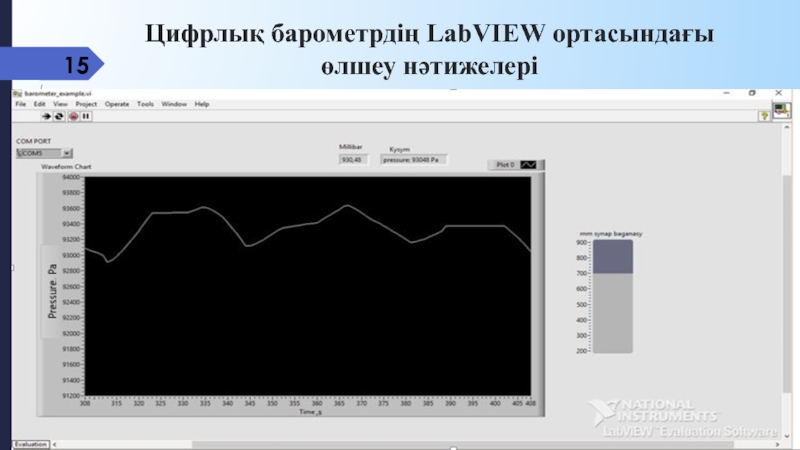

- 15. Цифрлық барометрдің LabVIEW ортасындағы өлшеу нәтижелері 15
- 16. Бөлмені жасанды жарықтандыру

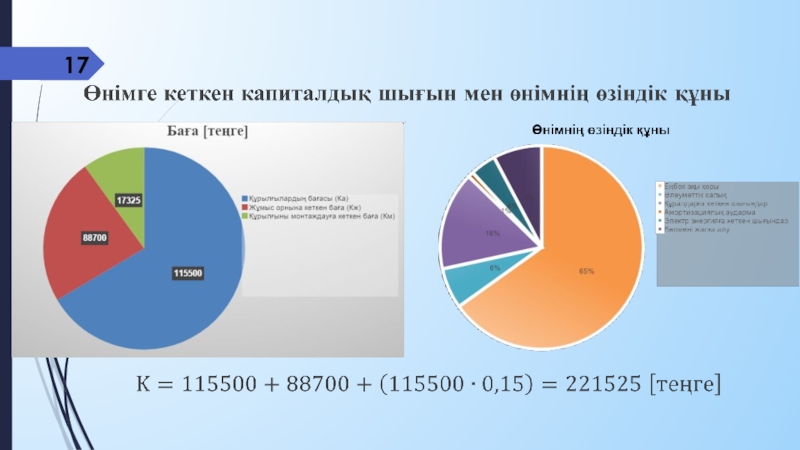

- 17. 17
- 18. Қорытынды Бұл дипломдық жобада цифрлық барометр технологиясы
- 19. НАЗАР АУДАРҒАНДАРЫҢЫЗҒА РАХМЕТ!!! 19
Слайд 1Қазақстан Республикасы білім және ғылым министрлігі Алматы энергетика және байланыс университеті «Электроника»
кафедрасы

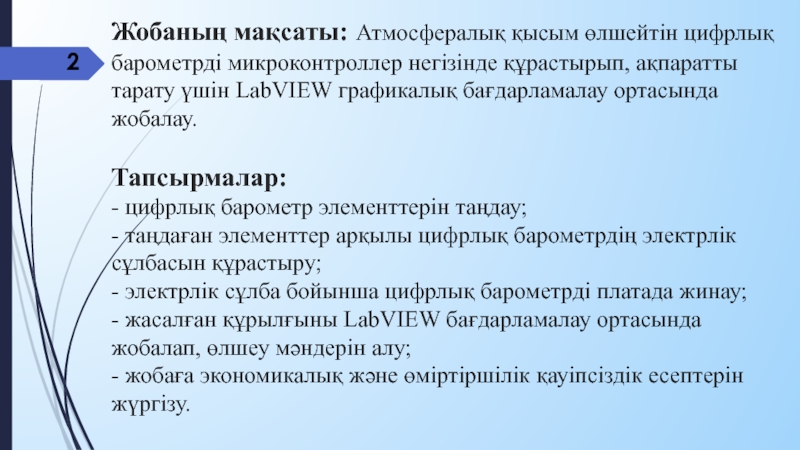

Слайд 2Жобаның мақсаты: Атмосфералық қысым өлшейтін цифрлық барометрді микроконтроллер негізінде құрастырып, ақпаратты
тарату үшін LabVIEW графикалық бағдарламалау ортасында жобалау.
Тапсырмалар:
- цифрлық барометр элементтерін таңдау;
- таңдаған элементтер арқылы цифрлық барометрдің электрлік сұлбасын құрастыру;
- электрлік сұлба бойынша цифрлық барометрді платада жинау;
- жасалған құрылғыны LabVIEW бағдарламалау ортасында жобалап, өлшеу мәндерін алу;
- жобаға экономикалық және өміртіршілік қауіпсіздік есептерін жүргізу.
2

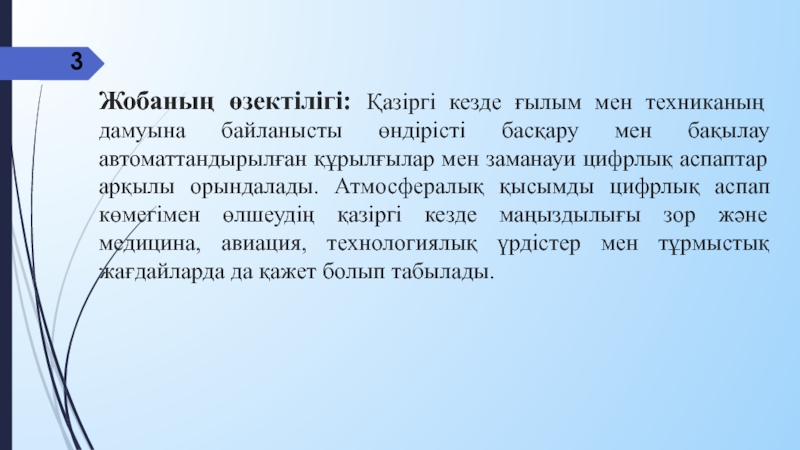

Слайд 3Жобаның өзектілігі: Қазіргі кезде ғылым мен техниканың дамуына байланысты өндірісті басқару
мен бақылау автоматтандырылған құрылғылар мен заманауи цифрлық аспаптар арқылы орындалады. Атмосфералық қысымды цифрлық аспап көмегімен өлшеудің қазіргі кезде маңыздылығы зор және медицина, авиация, технологиялық үрдістер мен тұрмыстық жағдайларда да қажет болып табылады.
3

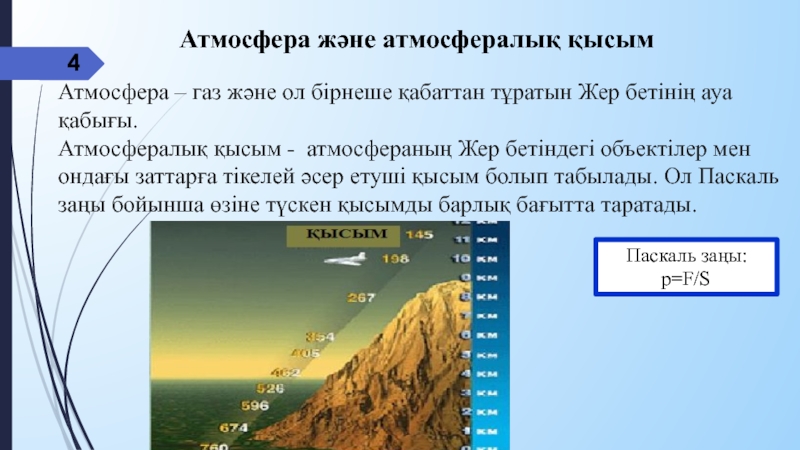

Слайд 4Атмосфера – газ және ол бірнеше қабаттан тұратын Жер бетінің ауа
қабығы.
Атмосфералық қысым - атмосфераның Жер бетіндегі объектілер мен ондағы заттарға тікелей әсер етуші қысым болып табылады. Ол Паскаль заңы бойынша өзіне түскен қысымды барлық бағытта таратады.
Паскаль заңы:
p=F/S
4
Атмосфера және атмосфералық қысым

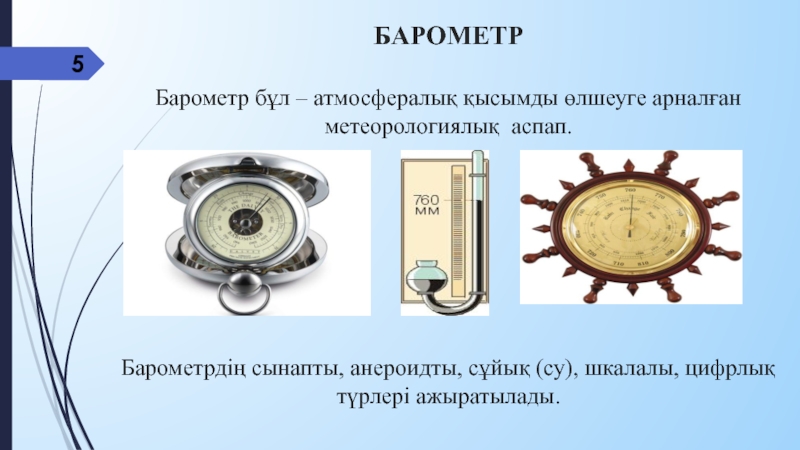

Слайд 5БАРОМЕТР Барометр бұл – атмосфералық қысымды өлшеуге арналған метеорологиялық аспап. Барометрдің сынапты,
анероидты, сұйық (су), шкалалы, цифрлық түрлері ажыратылады.
5

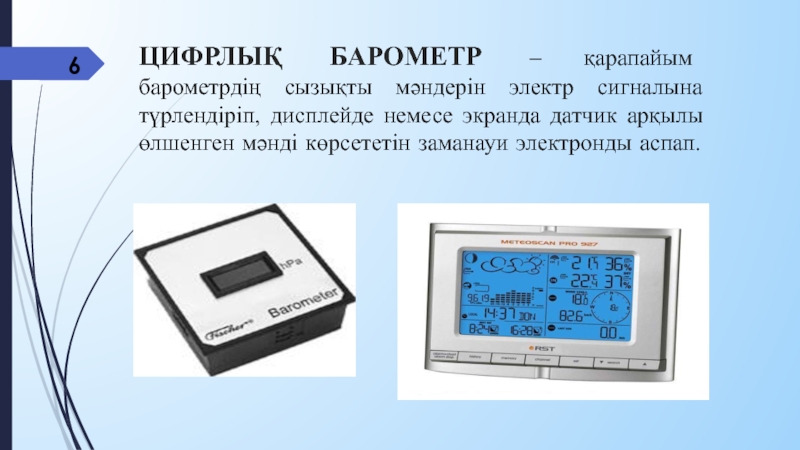

Слайд 6ЦИФРЛЫҚ БАРОМЕТР – қарапайым барометрдің сызықты мәндерін электр сигналына түрлендіріп, дисплейде
немесе экранда датчик арқылы өлшенген мәнді көрсететін заманауи электронды аспап.
6
Слайд 77
Микроконтроллер - әртүрлі функцияларды орындауға және электрондық құрылғыларды басқаруға арналған микросұлба.
AТmega8
микроконтроллері

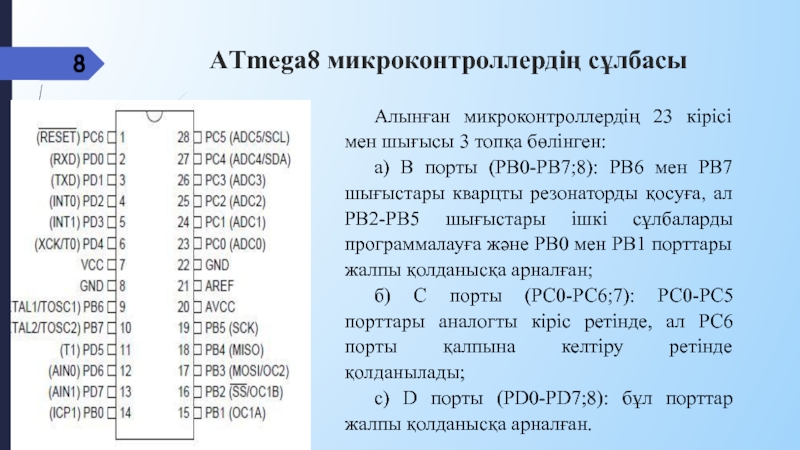

Слайд 8AТmega8 микроконтроллердің сұлбасы
Алынған микроконтроллердің 23 кірісі мен шығысы 3 топқа бөлінген:
а)
В порты (РВ0-РВ7;8): РВ6 мен РВ7 шығыстары кварцты резонаторды қосуға, ал РВ2-РВ5 шығыстары ішкі сұлбаларды программалауға және РВ0 мен РВ1 порттары жалпы қолданысқа арналған;
б) С порты (РС0-РС6;7): РС0-РС5 порттары аналогты кіріс ретінде, ал РС6 порты қалпына келтіру ретінде қолданылады;
с) D порты (PD0-PD7;8): бұл порттар жалпы қолданысқа арналған.
б) С порты (РС0-РС6;7): РС0-РС5 порттары аналогты кіріс ретінде, ал РС6 порты қалпына келтіру ретінде қолданылады;
с) D порты (PD0-PD7;8): бұл порттар жалпы қолданысқа арналған.
8
Слайд 9ВМР180 атмосфералық қысым датчигі
ВМР180 модулі – Bosсh фирмасының заманауи микро өңдеу
технологиясы бойынша жасалған кешенді атмосфералық қысым датчигі болып табылады. Датчик жоғары дәлдікке ие және 0,2÷0,3мм биіктікте атмосфералық қысым өзгерісін тіркей алады.
9

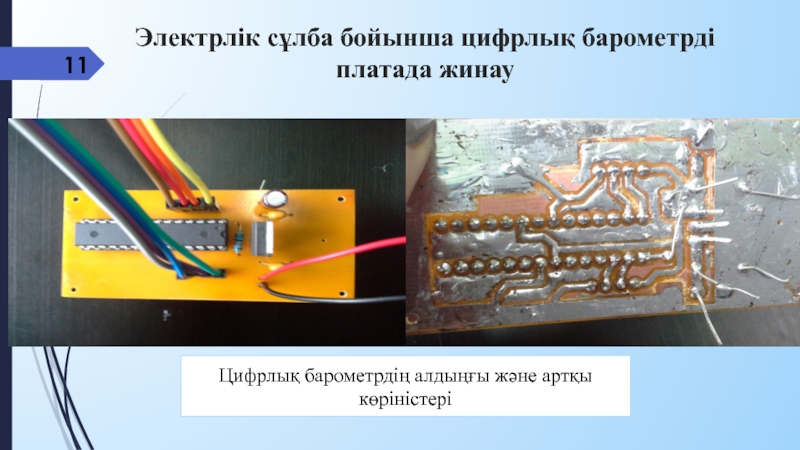

Слайд 11Электрлік сұлба бойынша цифрлық барометрді платада жинау
11
Цифрлық барометрдің алдыңғы және артқы
көріністері

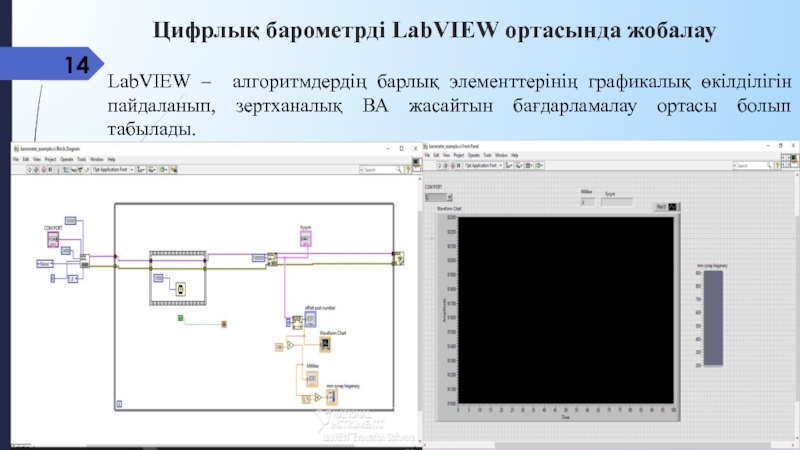

Слайд 14Цифрлық барометрді LabVIEW ортасында жобалау
LabVIEW – алгоритмдердің барлық элементтерінің графикалық өкілділігін
пайдаланып, зертханалық ВА жасайтын бағдарламалау ортасы болып табылады.
14

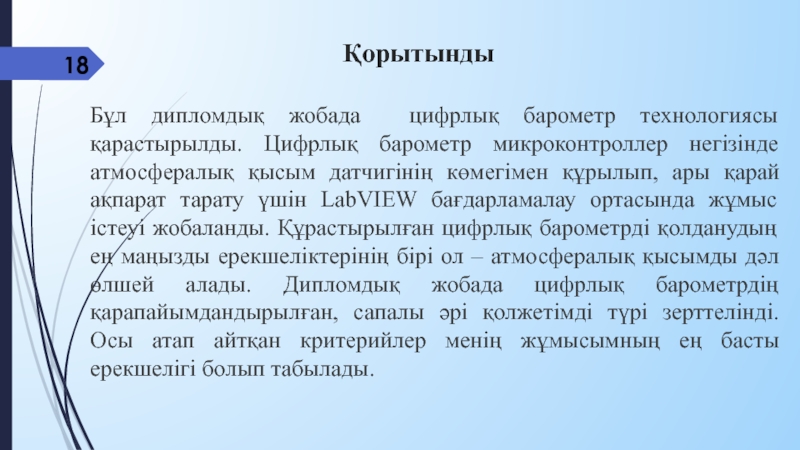

Слайд 18Қорытынды
Бұл дипломдық жобада цифрлық барометр технологиясы қарастырылды. Цифрлық барометр микроконтроллер негізінде
атмосфералық қысым датчигінің көмегімен құрылып, ары қарай ақпарат тарату үшін LabVIEW бағдарламалау ортасында жұмыс істеуі жобаланды. Құрастырылған цифрлық барометрді қолданудың ең маңызды ерекшеліктерінің бірі ол – атмосфералық қысымды дәл өлшей алады. Дипломдық жобада цифрлық барометрдің қарапайымдандырылған, сапалы әрі қолжетімді түрі зерттелінді. Осы атап айтқан критерийлер менің жұмысымның ең басты ерекшелігі болып табылады.
18
