Архитектура Hyper-V презентация
Содержание
- 1. Архитектура Hyper-V
- 2. Компоненты Hyper-V В родительском разделе, в пространстве
- 3. Меню конфигурации системы
- 4. Включение удалённого рабочего стола для доступа к консоли Hyper-V
- 5. Включение удалённого управления

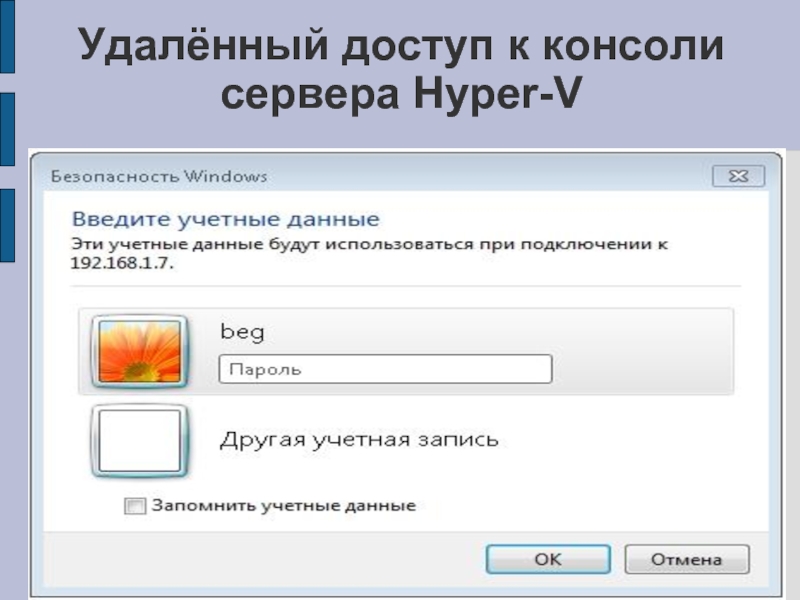

- 6. Удалённый доступ к консоли сервера Hyper-V
- 7. Модификация правил брандмауэра для удалённого управления томами (Hyper-V в рабочей группе )
- 8. Модификация правил для удалённого управления брандмауэром (Hyper-V в рабочей группе )
- 9. Сброс правил брендмауэра (Hyper-V в рабочей группе )
- 10. Просмотр правил брендмауэра
- 11. Добавление ранее созданного локального пользователя в группу удалённого управления с помощью hvremote.wsf

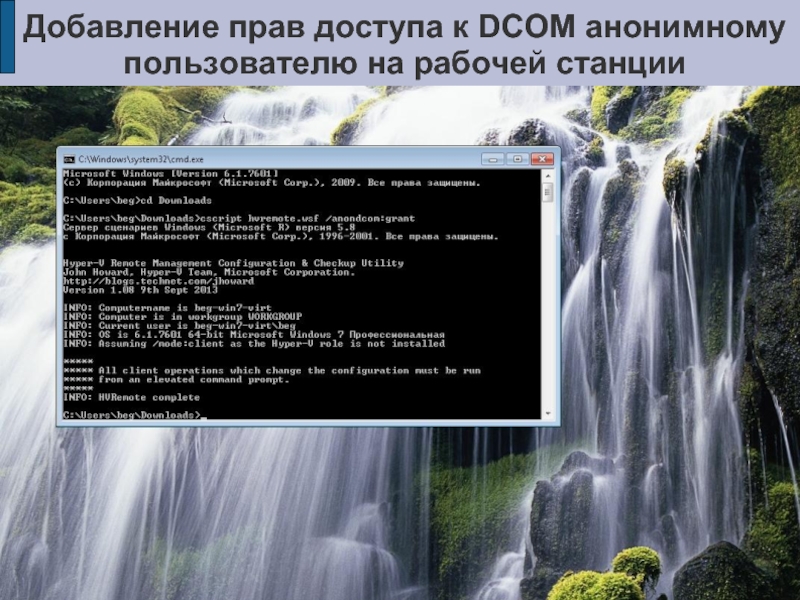

- 12. Добавление прав доступа к DCOM анонимному пользователю на рабочей станции
- 13. Модификация файлов hosts на сервере и рабочей станции (при отсутствии записей в DNS)
- 14. Включение средства управления Hyper-V на рабочей станции(после инсталляции автономного обновления KB958830(KB2693643))
- 15. Окно диспетчера Hyper-V

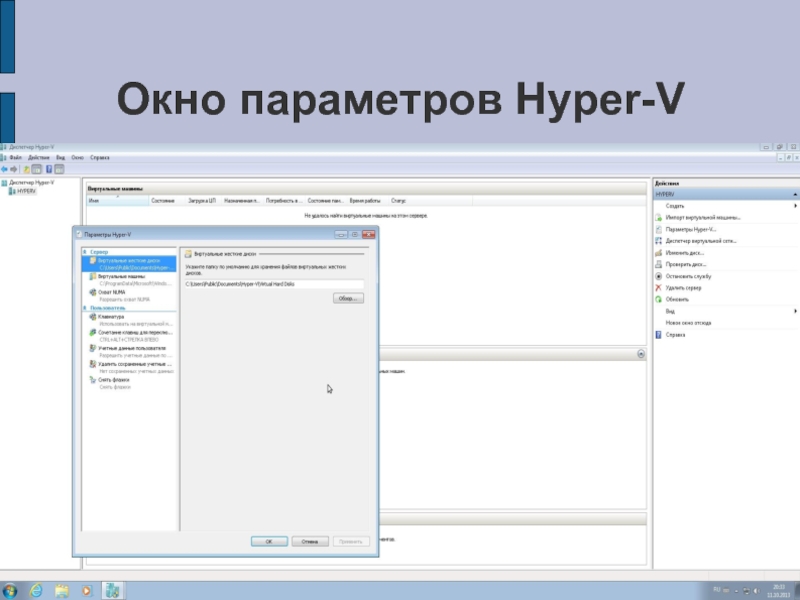

- 16. Окно параметров Hyper-V

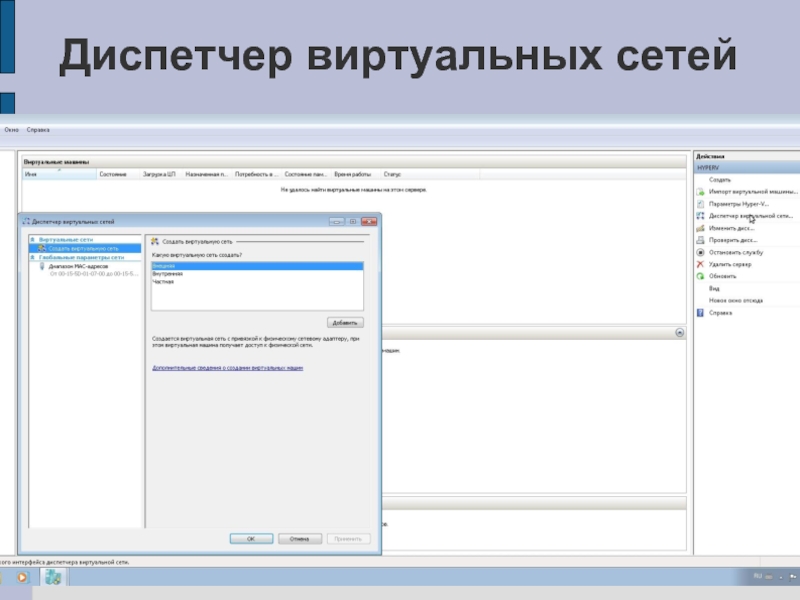

- 17. Диспетчер виртуальных сетей
- 18. Запуск мастера создания виртуальной машины
- 19. Задание имени и расположения ВМ
- 20. Задание объёма памяти ВМ
- 21. Задание настроек сети
- 22. Подключение виртуального жесткого диска
- 23. Задание параметров установки ОС

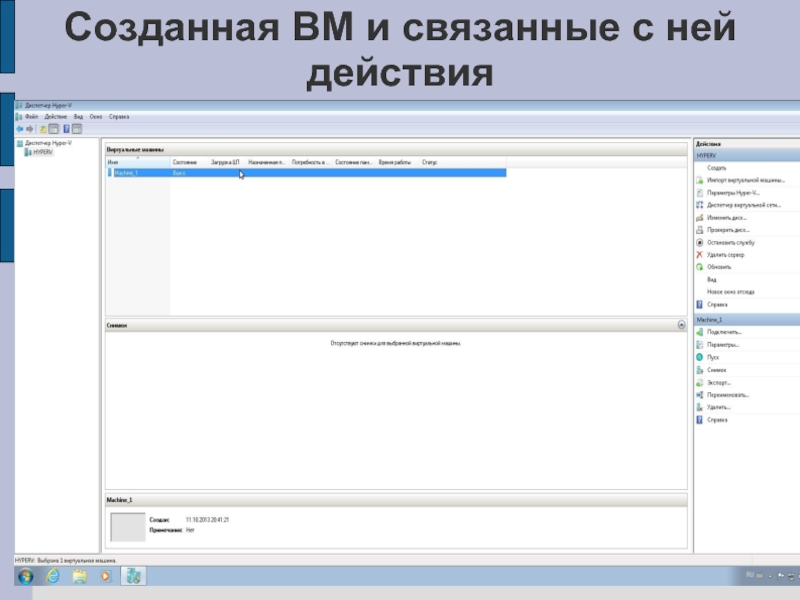

- 24. Созданная ВМ и связанные с ней действия
- 25. Параметры ВМ
- 26. Подключение к ВМ

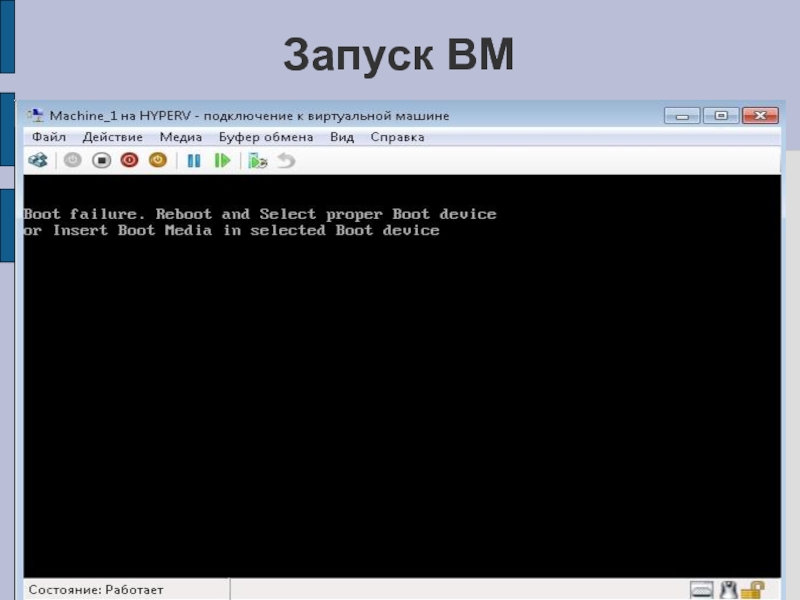

- 27. Запуск ВМ
- 28. Подключение установочного диска
- 29. Выбор образа загрузочного диска
- 30. Запуск ВМ
- 31. Консоль работающей ВМ

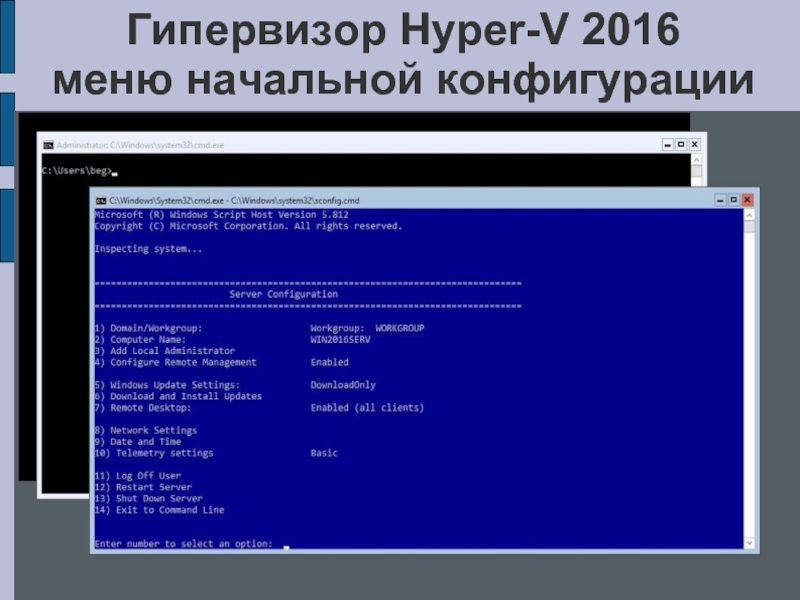

- 32. Гипервизор Hyper-V 2016 меню начальной конфигурации
- 33. Гипервизор Hyper-V 2016 установка правил FireWall-1
- 34. Гипервизор Hyper-V 2016 установка правил Wirewall-2
- 35. Гипервизор Hyper-V 2016 установка правил Firewall-3
- 36. Гипервизор Hyper-V 2016 модификация файла HOSTS на рабочей станции
- 37. Гипервизор Hyper-V 2016 модификация сетевых параметров на рабочей станции
- 38. Гипервизор Hyper-V 2016 модификация параметров удалённого доступа на рабочей станции (winrm)
- 39. Гипервизор Hyper-V 2016 включение гипервизора в список доверенных хостов на рабочей станции (winrm set ...)
- 40. Гипервизор Hyper-V 2016 модификация параметров безопасности DCOM на рабочей станции

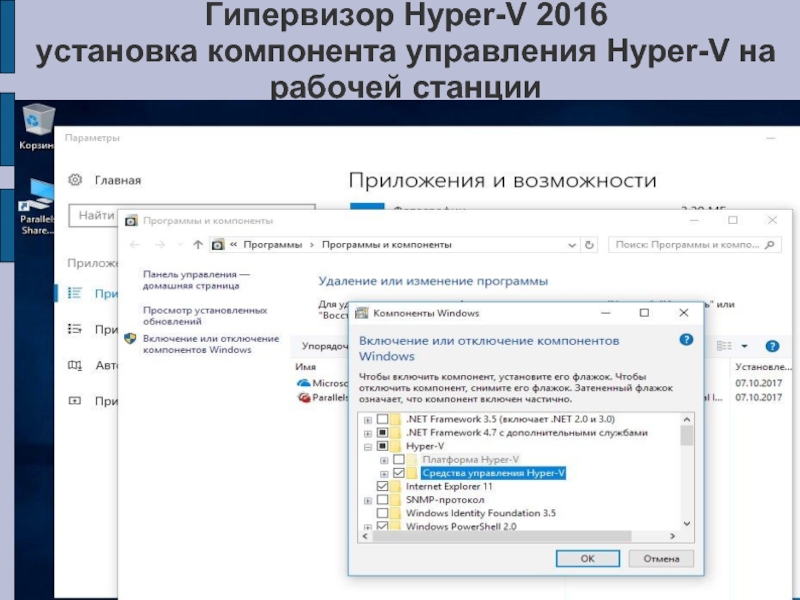

- 41. Гипервизор Hyper-V 2016 установка компонента управления Hyper-V на рабочей станции
- 42. Гипервизор Hyper-V 2016 компонент управления Hyper-V на рабочей станции
- 43. Гипервизор Hyper-V 2016 окно диспетчера Hyper-V на рабочей станции после подключения к серверу
- 44. Альтернативное управление – 5nine Manager
- 45. Альтернативное управление – 5nine Manager- добавление сети
- 46. Альтернативное управление – 5nine Manager- просмотр сетей
- 47. Альтернативное управление – 5nine Manager- создание ВМ
- 48. Альтернативное управление – 5nine Manager- созданная ВМ
- 49. Альтернативное управление – 5nine Manager- настройки ВМ
- 50. 5nine Manager- консоль запущенной ВМ
Слайд 2Компоненты Hyper-V
В родительском разделе, в пространстве пользователя, имеются:
WMI-провайдеры – управление виртуальными
машинами локально и удаленно.
Сервис управления виртуальными машинами (VMMS) – управляет вм.
Рабочие процессы виртуальных машин (VMWP) – процессы, в которых выполняются все действия виртуальных машин – обращение к виртуальным процессорам, устройствам, и т.д.
В пространстве ядра родительского раздела выполняются:
Драйвер виртуальной инфраструктуры (VID) – осуществляет управление разделами, а так же процессорами и памятью виртуальных машин.
Провайдер сервисов виртуализации (VSP) – предоставляет специфические функции виртуальных устройств (так называемые «синтетические устройства) посредством VMBus и при наличии интеграционных компонент на стороне гостевой ОС.
Шина виртуальных устройств (VMBus) – осуществляет обмен информацией между виртуальными устройствами внутри дочерних разделов и родительским разделом.
Драйверы устройств – только родительский раздел имеет прямой доступ к аппаратным устройствам, и потому именно внутри него работают все драйверы.
Windows Kernel – собственно ядро хостовой ОС.
Сервис управления виртуальными машинами (VMMS) – управляет вм.
Рабочие процессы виртуальных машин (VMWP) – процессы, в которых выполняются все действия виртуальных машин – обращение к виртуальным процессорам, устройствам, и т.д.
В пространстве ядра родительского раздела выполняются:
Драйвер виртуальной инфраструктуры (VID) – осуществляет управление разделами, а так же процессорами и памятью виртуальных машин.
Провайдер сервисов виртуализации (VSP) – предоставляет специфические функции виртуальных устройств (так называемые «синтетические устройства) посредством VMBus и при наличии интеграционных компонент на стороне гостевой ОС.
Шина виртуальных устройств (VMBus) – осуществляет обмен информацией между виртуальными устройствами внутри дочерних разделов и родительским разделом.
Драйверы устройств – только родительский раздел имеет прямой доступ к аппаратным устройствам, и потому именно внутри него работают все драйверы.
Windows Kernel – собственно ядро хостовой ОС.
Слайд 11Добавление ранее созданного локального пользователя в группу удалённого управления с помощью
hvremote.wsf
Слайд 14Включение средства управления Hyper-V на рабочей станции(после инсталляции автономного обновления KB958830(KB2693643))

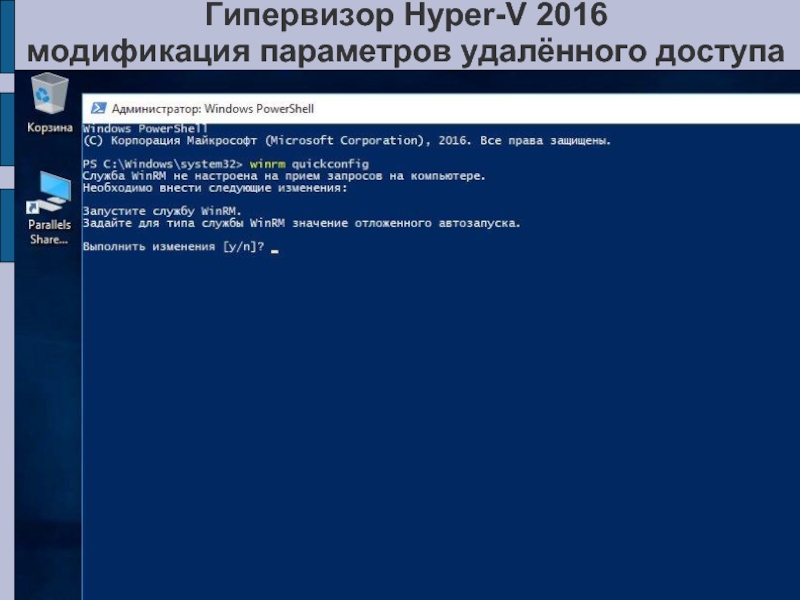

Слайд 38Гипервизор Hyper-V 2016
модификация параметров удалённого доступа на рабочей станции (winrm)

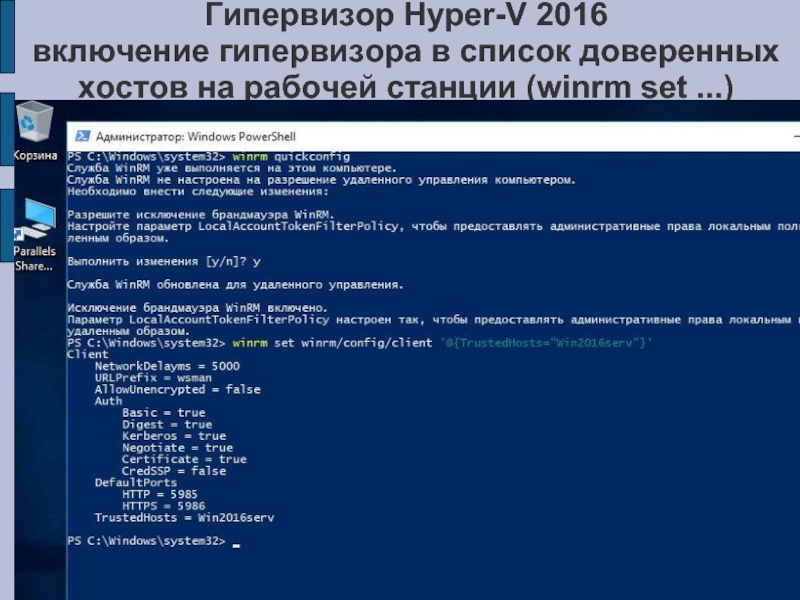

Слайд 39Гипервизор Hyper-V 2016 включение гипервизора в список доверенных хостов на рабочей станции
(winrm set ...)

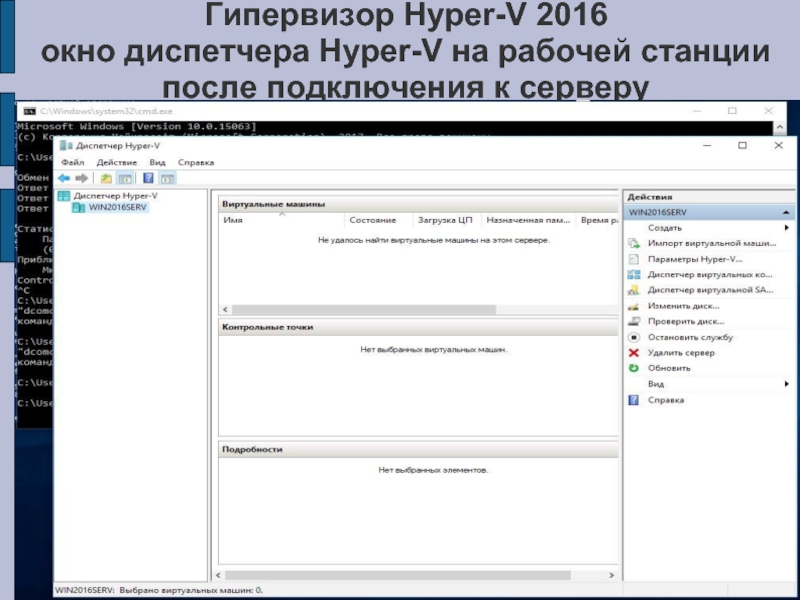

Слайд 43Гипервизор Hyper-V 2016 окно диспетчера Hyper-V на рабочей станции после подключения к
серверу
