AC Analysis Single frequency AC analysis. Виды автоматического анализа презентация
Содержание
- 1. AC Analysis Single frequency AC analysis. Виды автоматического анализа
- 2. AC analysis Автоматический анализ на переменном токе
- 3. Окно AC analysis Выбор начальной и конечной

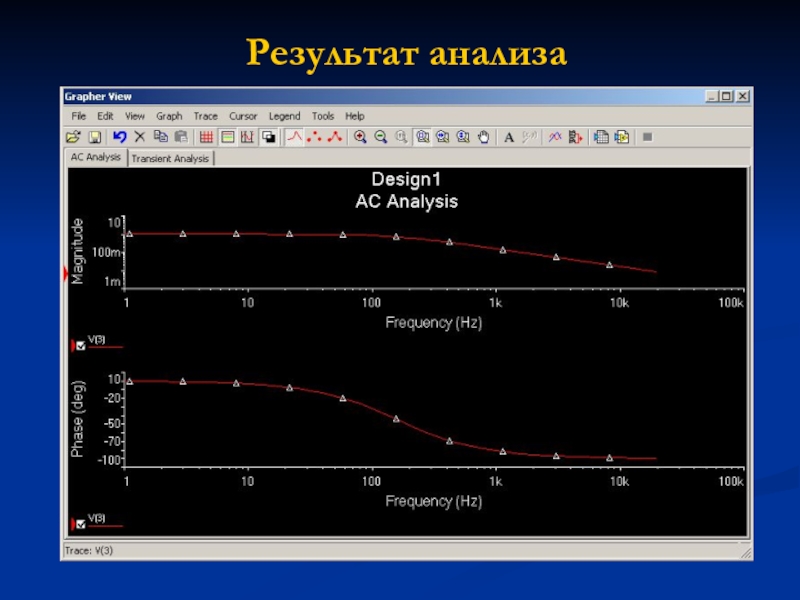

- 4. Результат анализа
- 5. Достоинства Относительно простой способ получения АЧХ и
- 6. * Альтернативные методы получения АЧХ и ФЧХ
- 7. Окно Bode Plotter Кнопки выбора характеристик Окно
- 8. * Замечание Результат построения АЧХ и ФЧХ
- 9. Правила использования функции AC Analysis Использовать
- 10. Окно свойств источника переменного напряжения Параметр устанавливает напряжение источника при AC Analysis
- 11. Источники переменного тока, рекомендуемые для AC Analysis
- 12. Single frequency AC analysis Автоматическое определение реальной
- 13. Окно Single frequency AC analysis Выбор
- 14. Результат анализа
AC analysis Автоматический анализ на переменном токе для построения амплитудно-частотных и фазо-частотных характеристик. Доступ: Simulate -> Analyses -> AC analysis Результат в виде графика АЧХ и ФЧХ выбранных величин.
Слайд 2AC analysis
Автоматический анализ на переменном токе для построения амплитудно-частотных и фазо-частотных
характеристик.
Доступ: Simulate -> Analyses -> AC analysis
Результат в виде графика АЧХ и ФЧХ выбранных величин.
Доступ: Simulate -> Analyses -> AC analysis
Результат в виде графика АЧХ и ФЧХ выбранных величин.
Слайд 3Окно AC analysis
Выбор начальной и конечной частоты тестового сигнала
Выбор типа шкалы
по вертикали
Выбор
Параметров изменения частоты
Слайд 5Достоинства
Относительно простой способ получения АЧХ и ФЧХ.
Привычные графические зависимости, которые не
требуется перестраивать.
Адекватные графики можно получить даже при использовании источников несинусоидального переменного тока.
Адекватные графики можно получить даже при использовании источников несинусоидального переменного тока.

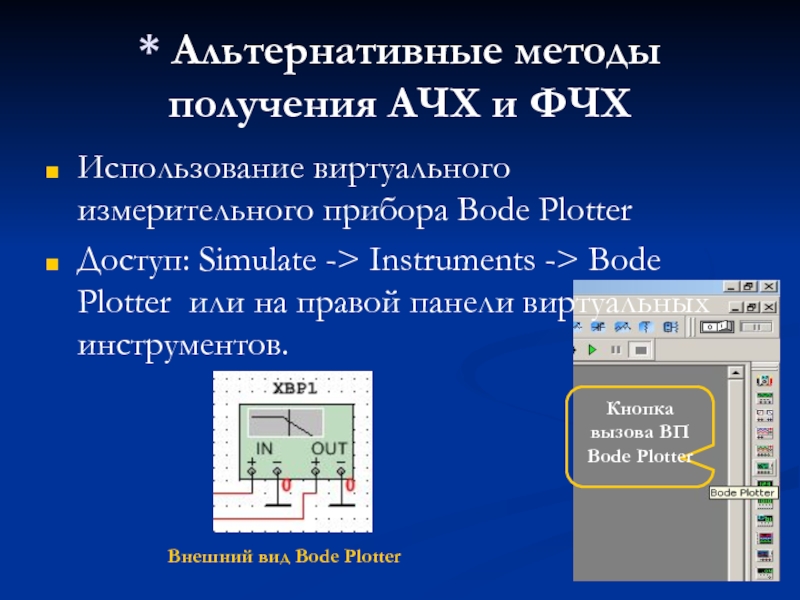

Слайд 6* Альтернативные методы получения АЧХ и ФЧХ
Использование виртуального измерительного прибора Bode
Plotter
Доступ: Simulate -> Instruments -> Bode Plotter или на правой панели виртуальных инструментов.
Доступ: Simulate -> Instruments -> Bode Plotter или на правой панели виртуальных инструментов.
Кнопка вызова ВП
Bode Plotter
Внешний вид Bode Plotter

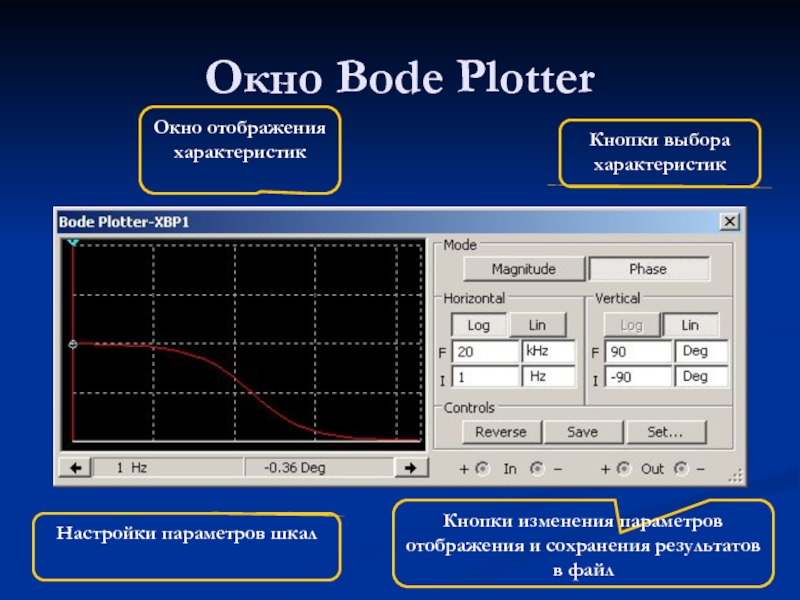

Слайд 7Окно Bode Plotter
Кнопки выбора характеристик
Окно отображения характеристик
Кнопки изменения параметров отображения и
сохранения результатов в файл
Настройки параметров шкал
Слайд 8* Замечание
Результат построения АЧХ и ФЧХ в Bode Plotter также сохраняется
в инструменте просмотра результатов автоматического анализа – Grapher :
Слайд 9Правила использования функции AC Analysis
Использовать один источник переменного тока в
цепи, подключенный ко входу.
Рекомендуется использовать источник синусоидального напряжения.
Обращать внимание на параметры источника с названием «AC Analysis»
Рекомендуется использовать источник синусоидального напряжения.
Обращать внимание на параметры источника с названием «AC Analysis»

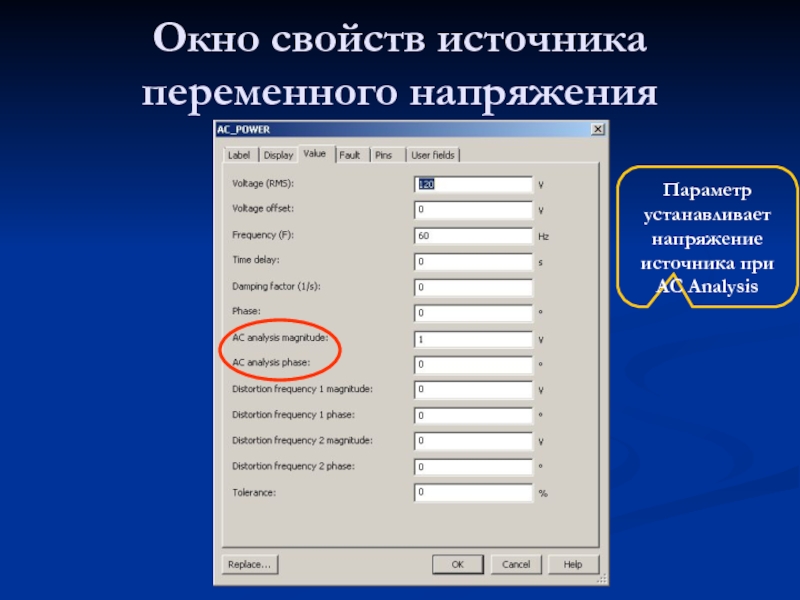

Слайд 10Окно свойств источника переменного напряжения
Параметр устанавливает напряжение источника при AC Analysis
Слайд 11Источники переменного тока, рекомендуемые для AC Analysis
AC Power Source
AC Current
Source
AC Voltage Source
AC Voltage Source
Слайд 12Single frequency AC analysis
Автоматическое определение реальной и мнимой компоненты выбранной величины
(или амплитуды и фазы) на одной частоте.
Доступ: Simulate -> Analyses -> Single frequency AC analysis
Результат в виде таблицы со значениями компонент.
Доступ: Simulate -> Analyses -> Single frequency AC analysis
Результат в виде таблицы со значениями компонент.

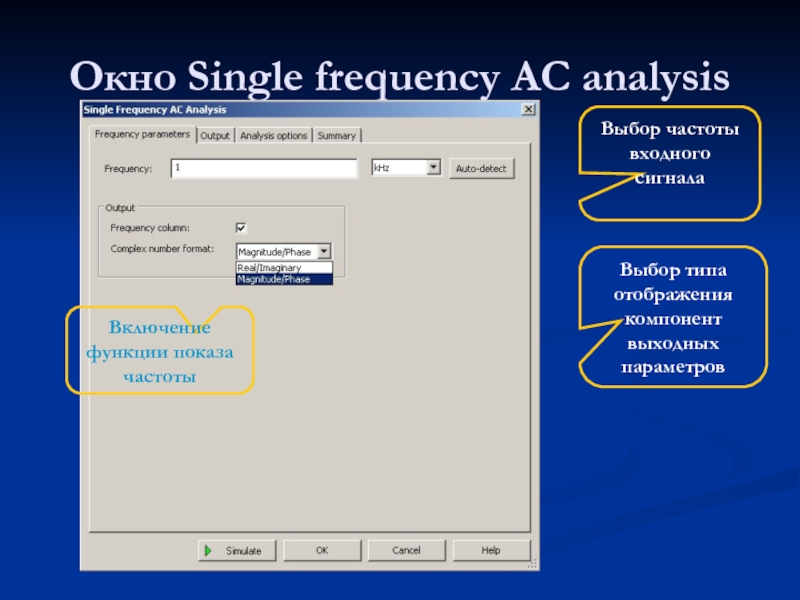

Слайд 13Окно Single frequency AC analysis
Выбор частоты входного сигнала
Выбор типа отображения
компонент
выходных параметров
выходных параметров
Включение функции показа частоты
