Простой разрез презентация
Содержание
- 1. Простой разрез
- 2. Разрез – это изображение предмета, мысленно рассеченного

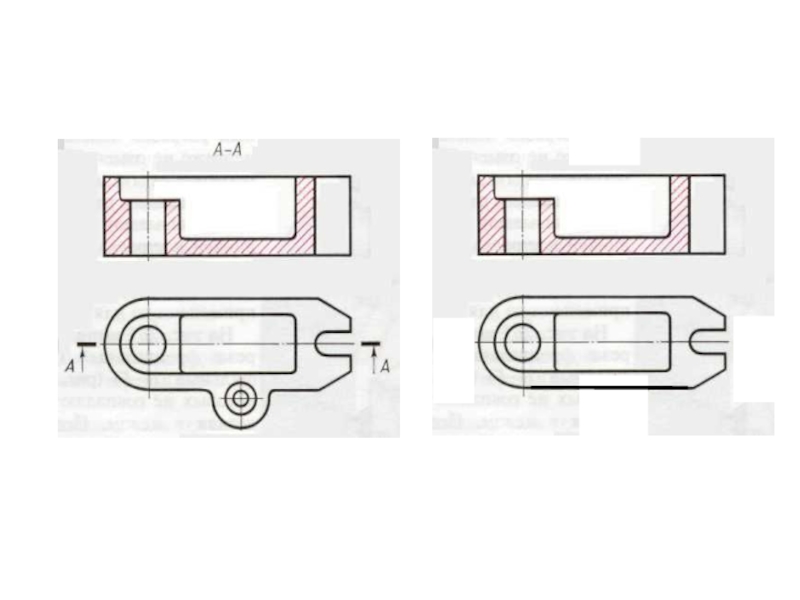

- 3. Обозначение разрезов на чертеже
- 5. Классификация разрезов вертикальные горизонтальные наклонные
- 6. Совмещение вида и разреза Ось симметрии совпадает
- 7. Местный разрез Местным называют разрез, предназначенный

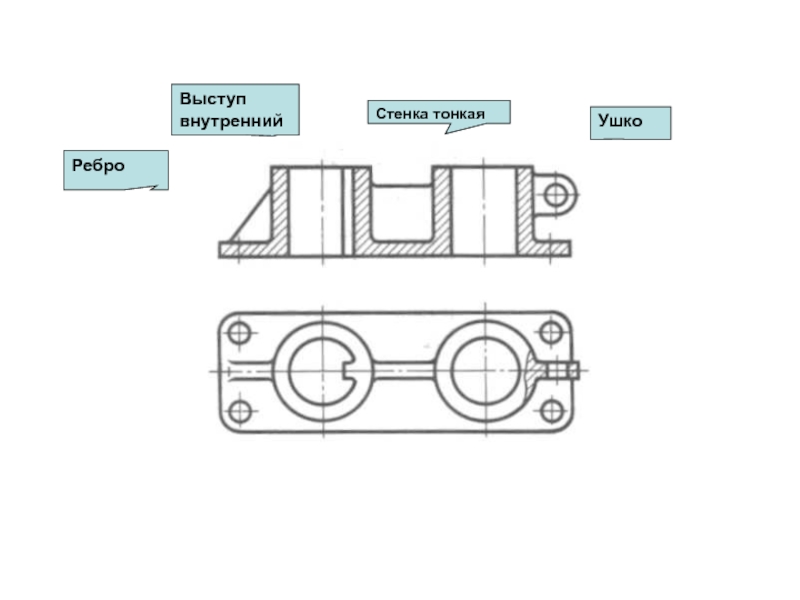

- 8. Ушко Стенка тонкая Выступ внутренний Ребро

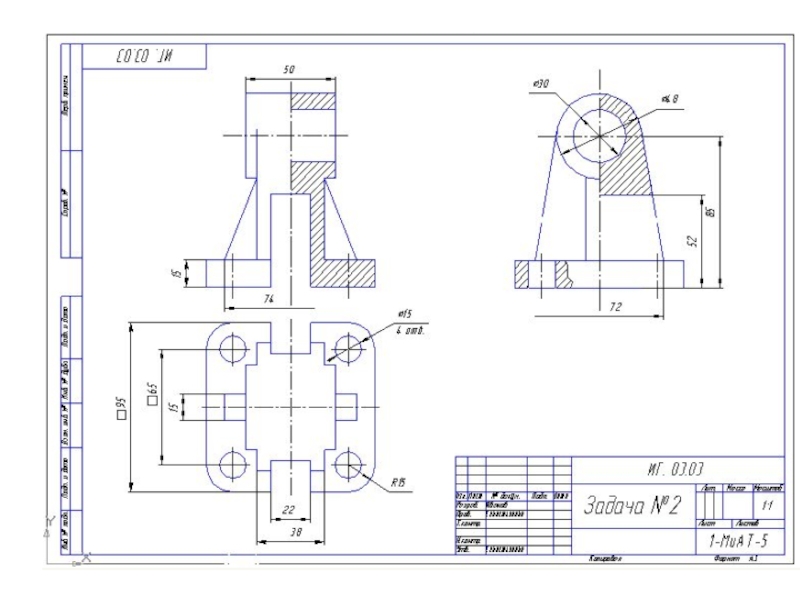

- 9. Выполнить ортогональный чертеж детали по аксонометрическому изображению с необходимыми видами, разрезами.
Слайд 2Разрез – это изображение предмета, мысленно рассеченного
одной или несколькими плоскостями.
Простые разрезы
Сечение
Разрез
Слайд 6Совмещение вида и разреза
Ось симметрии совпадает с проекцией ребра
Ребро расположено на
внутренней поверхности
Ребро расположено на внешней поверхности

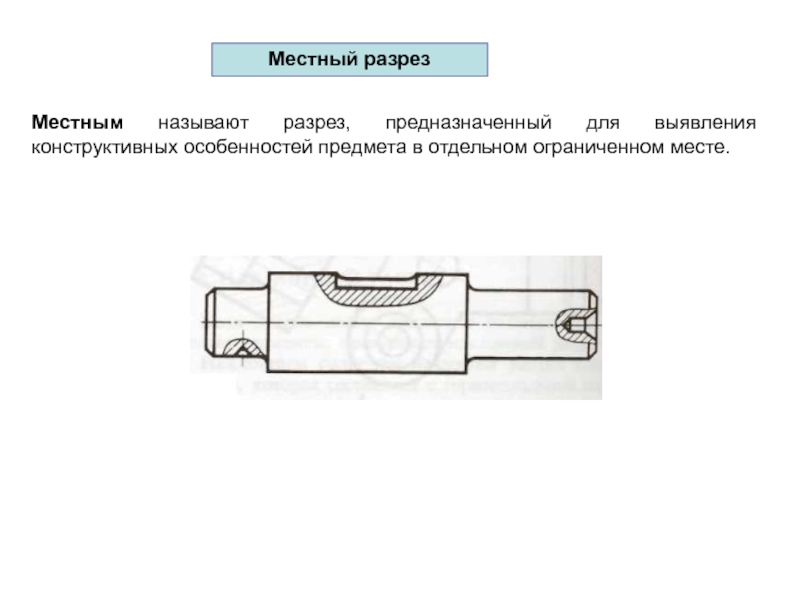

Слайд 7Местный разрез
Местным называют разрез, предназначенный для выявления конструктивных особенностей предмета в
отдельном ограниченном месте.

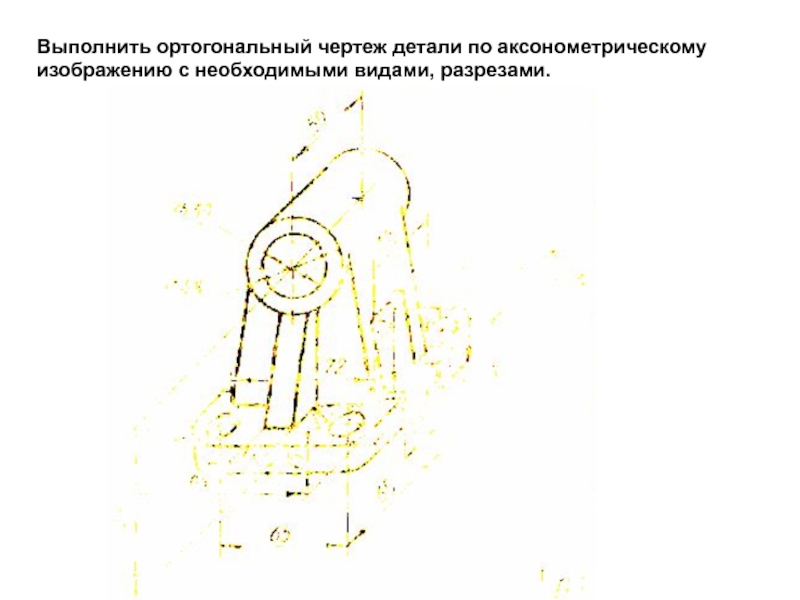

Слайд 9
Выполнить ортогональный чертеж детали по аксонометрическому изображению с необходимыми видами, разрезами.
