Сигнатурная деконволюция в морской сейсморазведке презентация

задачи, в результате которой получают форму сигнала, искаженную спутником, а затем производят расчет фильтра, позволяющего ослабить влияние спутника. В то время как статистическая деконволюция не требует знания формы импульса.

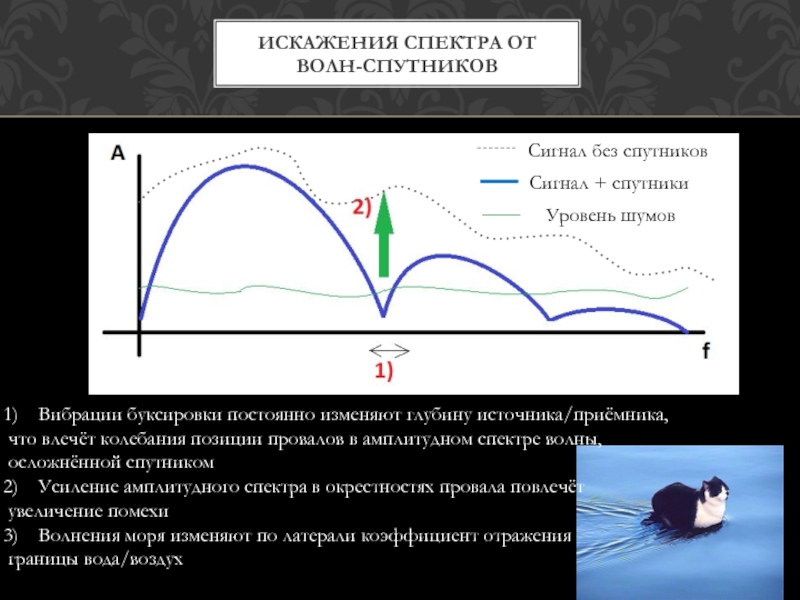

позиции провалов в амплитудном спектре волны, осложнённой спутником
Усиление амплитудного спектра в окрестностях провала повлечёт
увеличение помехи
Волнения моря изменяют по латерали коэффициент отражения
границы вода/воздух

Сигнал без спутников

Сигнал + спутники

Уровень шумов

Z-преобразования сводится к перебору всех возможных комбинаций диполей. Большие вычислительные затраты.

2) Оценка сигнатуры источника из
статистических данных. Используется теорема Робинсона:

Утв.
|G(w)|^2 = σ^2

Усл.
G(w) =>
Содержит все гармоники
Стационарна
Случайная

3) Подробная теория оценки сигнатуры сейсмических данных: Г. Н. Гогоненов 1987

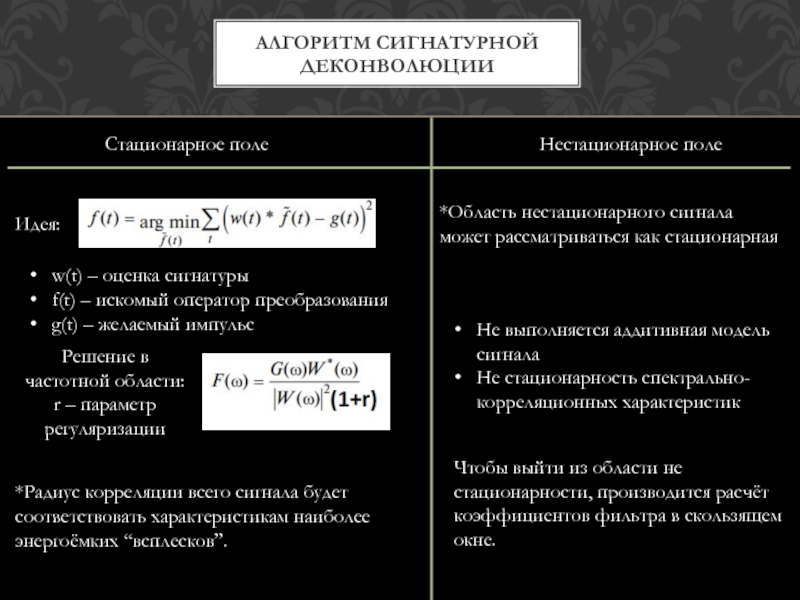

желаемый импульс

Решение в
частотной области:
r – параметр
регуляризации

Стационарное поле

Нестационарное поле

*Область нестационарного сигнала может рассматриваться как стационарная

Не выполняется аддитивная модель сигнала
Не стационарность спектрально-корреляционных характеристик

Чтобы выйти из области не стационарности, производится расчёт коэффициентов фильтра в скользящем окне.

*Радиус корреляции всего сигнала будет соответствовать характеристикам наиболее энергоёмких “всплесков”.

из-за эффекта поглощения.

Для трасс больших удалений величина запаздывания спутника меняется.

Так, трассы ближних и только удалений, если они характеризуются малыми углами выхода луча из источника и подхода к приемнику, имеют провалы в амплитудном спектре примерно на тех же частотах, на которых их имеет теоретическая сигнатура.

R=1.2r

Алгоритм фильтрации, настраивающейся на изменения спектрально-корреляционных характеристик сигнала непосредственно в процессе фильтрации
=> адаптивный фильтр

r

r

A

t

3) В скользящем окне расчёты
нормируются и корректируются
(пороговый алгоритм)

Нормировка

Нахождение помехи

D(w) – полученная оценка
импульса в данном положении
окна

- Тогда её нет

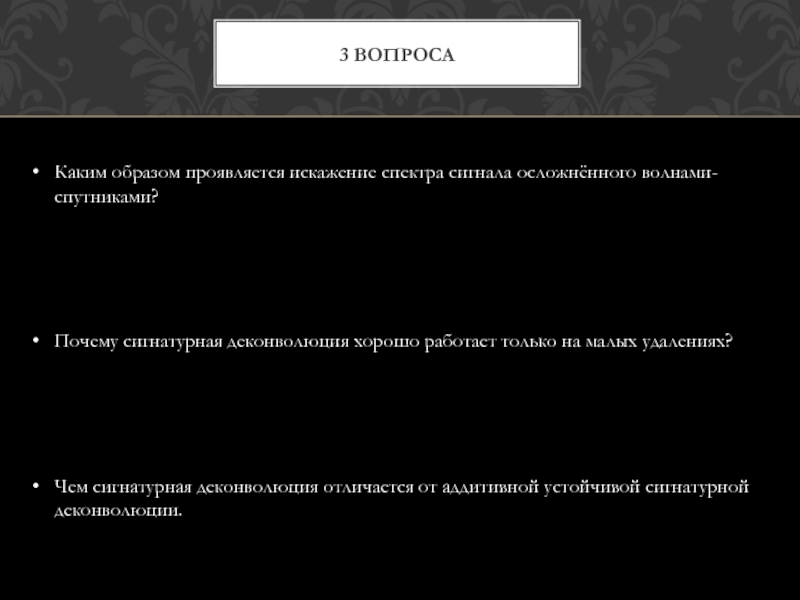

хорошо работает только на малых удалениях?





Чем сигнатурная деконволюция отличается от аддитивной устойчивой сигнатурной деконволюции.

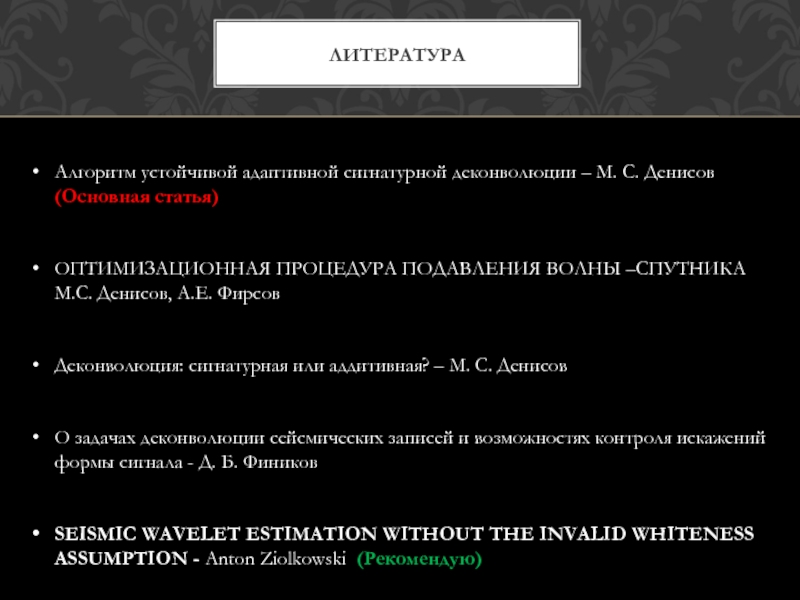

ПРОЦЕДУРА ПОДАВЛЕНИЯ ВОЛНЫ –СПУТНИКА М.С. Денисов, А.Е. Фирсов


Деконволюция: сигнатурная или аддитивная? – М. С. Денисов


О задачах деконволюции сейсмических записей и возможностях контроля искажений формы сигнала - Д. Б. Фиников


SEISMIC WAVELET ESTIMATION WITHOUT THE INVALID WHITENESS ASSUMPTION - Anton Ziolkowski (Рекомендую)
