Закон Снеллиуса (отражения) для монотипных волн презентация
Содержание
- 1. Закон Снеллиуса (отражения) для монотипных волн
- 2. Задача разведочной сейсморазведки. • Спроектировать систему получения
- 5. Закон Снеллиуса (отражения) для монотипных волн Сейсмические

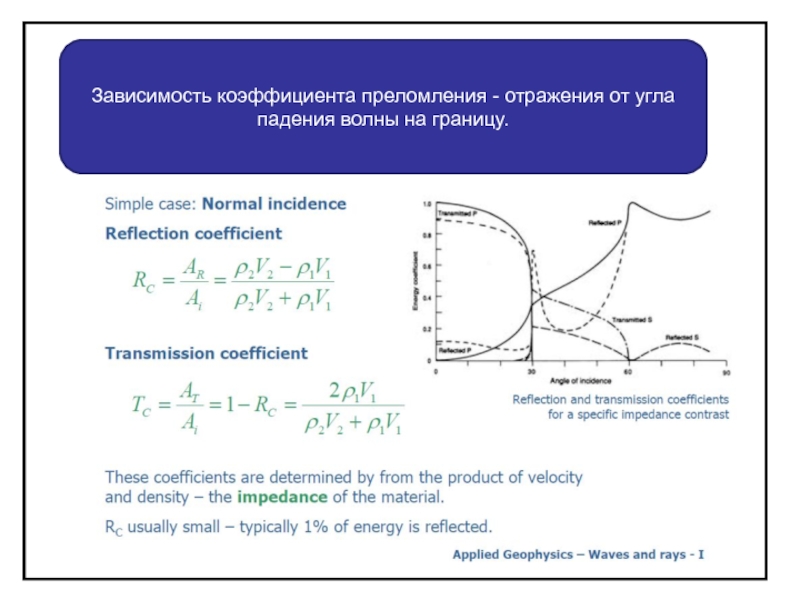

- 6. Зависимость коэффициента преломления - отражения от угла падения волны на границу.
- 8.

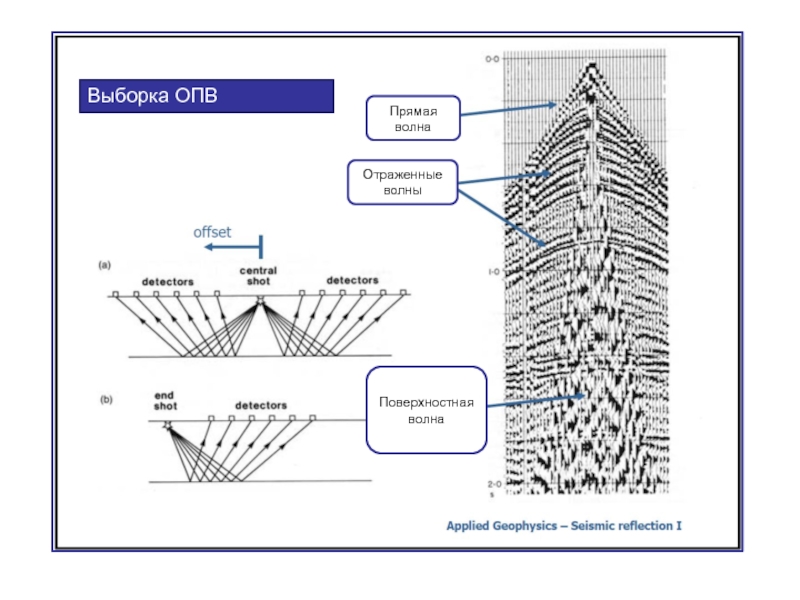

- 9. Выборка ОПВ Прямая волна Отраженные волны Поверхностная волна
- 11. Годограф отраженной волны. Кинематическая поправка. В случае
- 12. Выборка ОСТ (осуществление) Кратность – Количество трасс

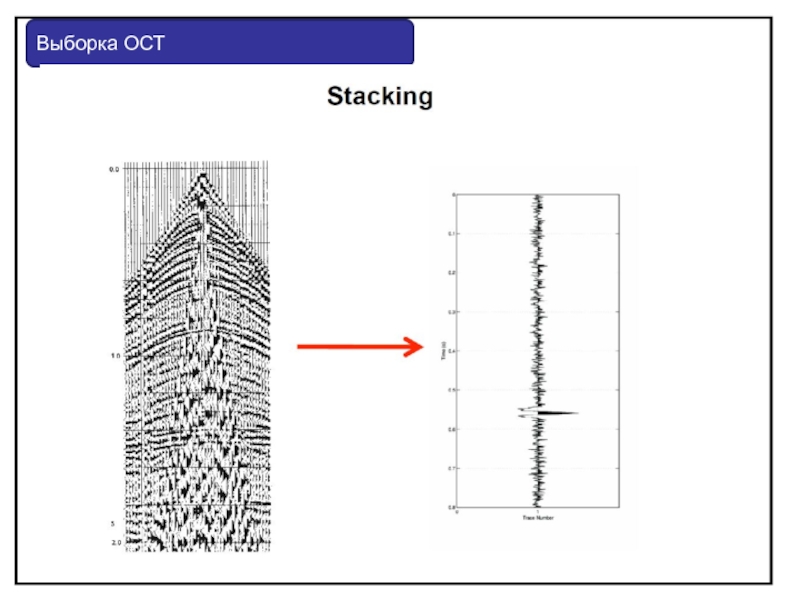

- 13. Выборка ОСТ Прямая волна Отраженные волны
- 21. Выборка ОСТ Прямая волна Отраженные волны
- 22. Импульсная характеристика среды, свертка. Сейсмический волны чувствительны

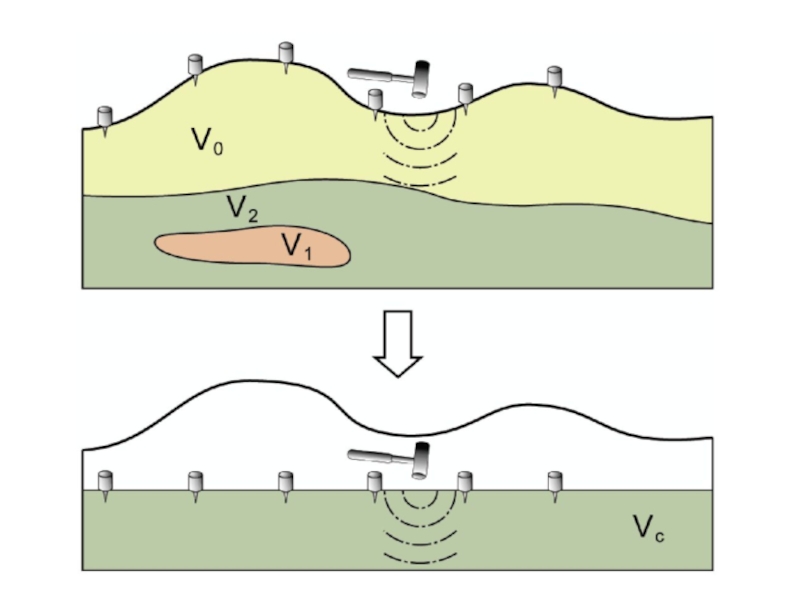

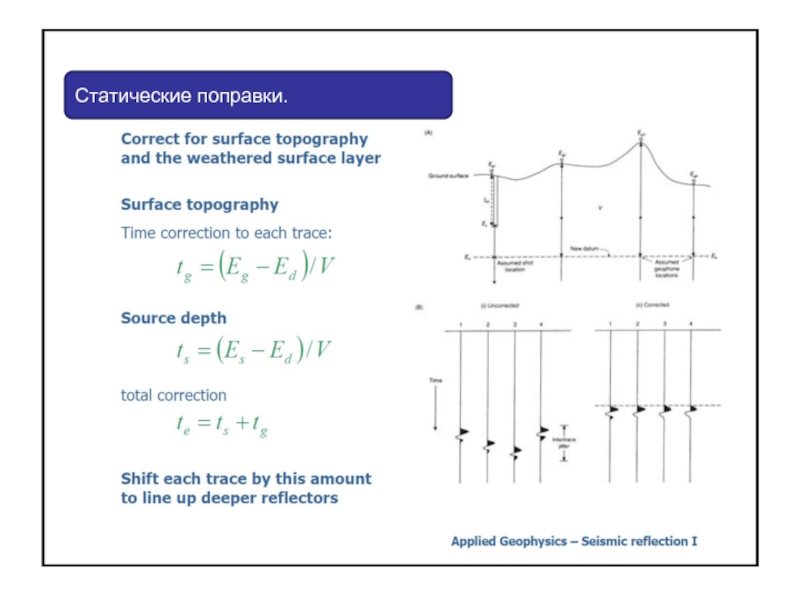

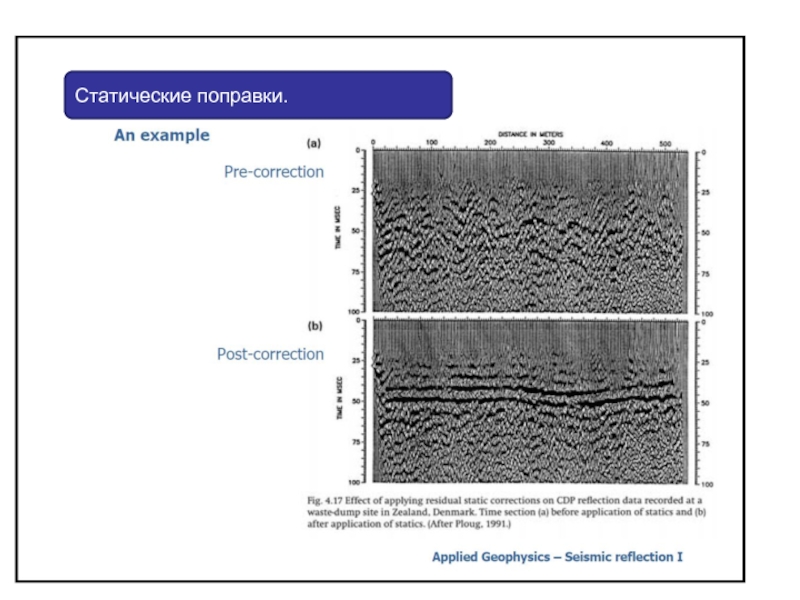

- 25. Статические поправки.
- 26. Статические поправки.
- 31. Кинематические поправки.
- 32. Годограф отраженной волны для слоистой среды.

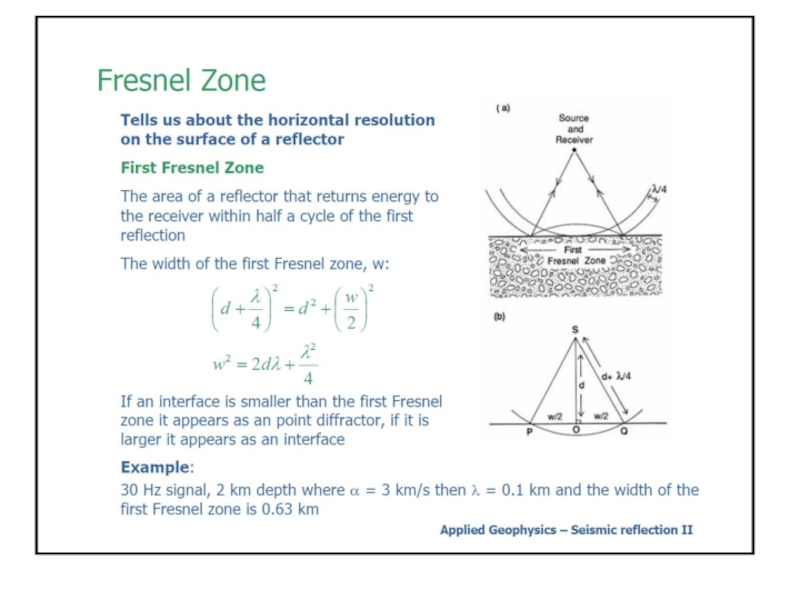

Слайд 1Метод отраженных волн.
Чувствителен к границам на которых происходит изменение акустического импеданса.
Используются,
в основном, продольные волны.

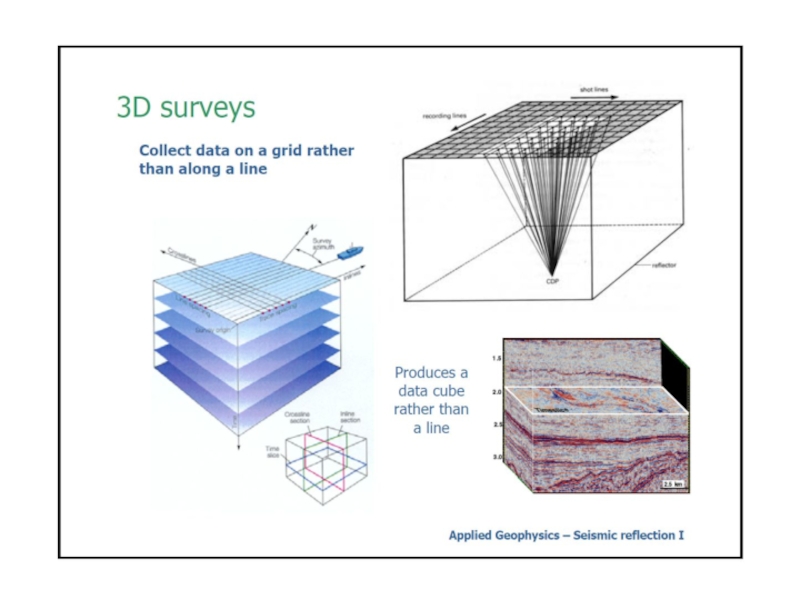

Слайд 2Задача разведочной сейсморазведки.
• Спроектировать систему получения данных.
• Получить данные.

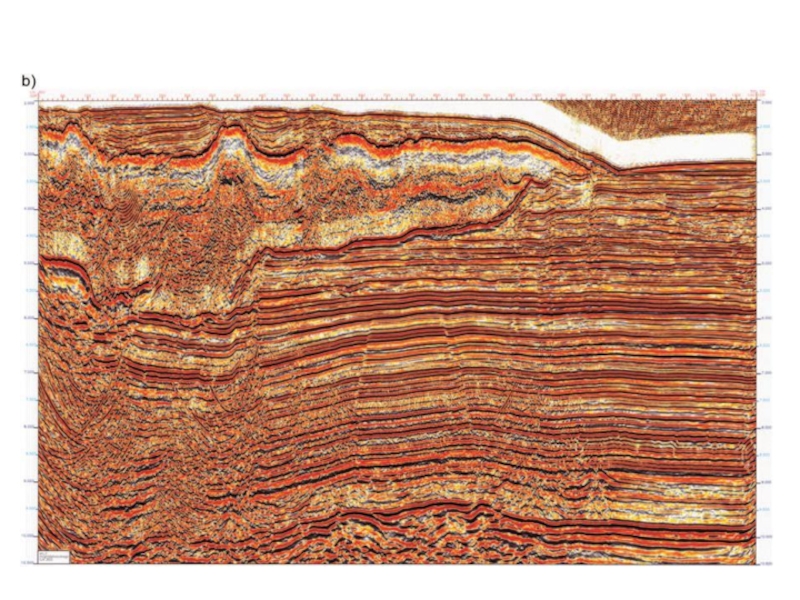

• Обработать и
получить сейсмический разрез.
• Извлечь и представить максимум информации
для данных и соответствующего разреза.
• Извлечь и представить максимум информации
для данных и соответствующего разреза.

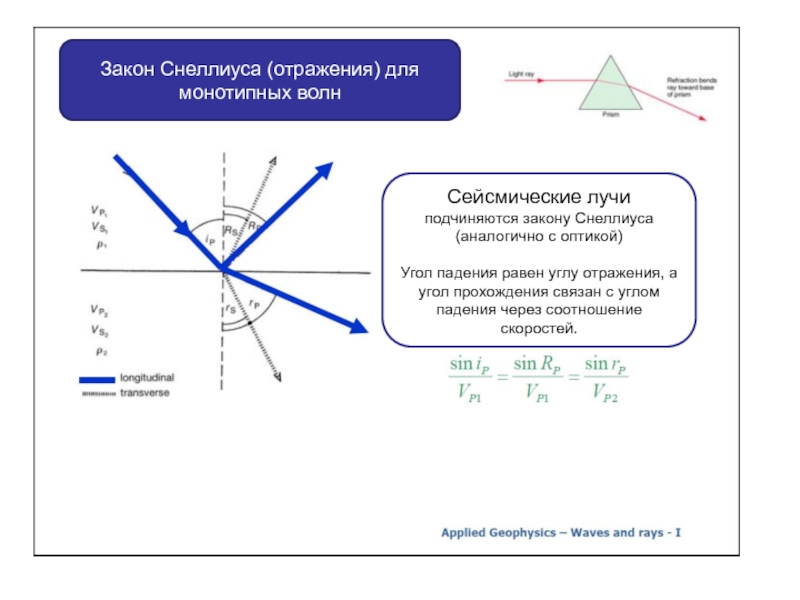

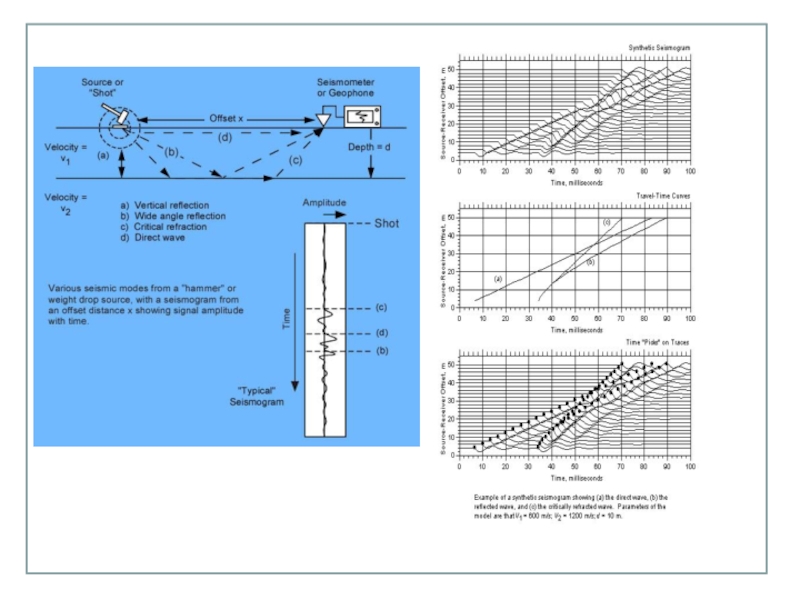

Слайд 5Закон Снеллиуса (отражения) для монотипных волн
Сейсмические лучи подчиняются закону Снеллиуса (аналогично
с оптикой)
Угол падения равен углу отражения, а угол прохождения связан с углом падения через соотношение скоростей.
Угол падения равен углу отражения, а угол прохождения связан с углом падения через соотношение скоростей.

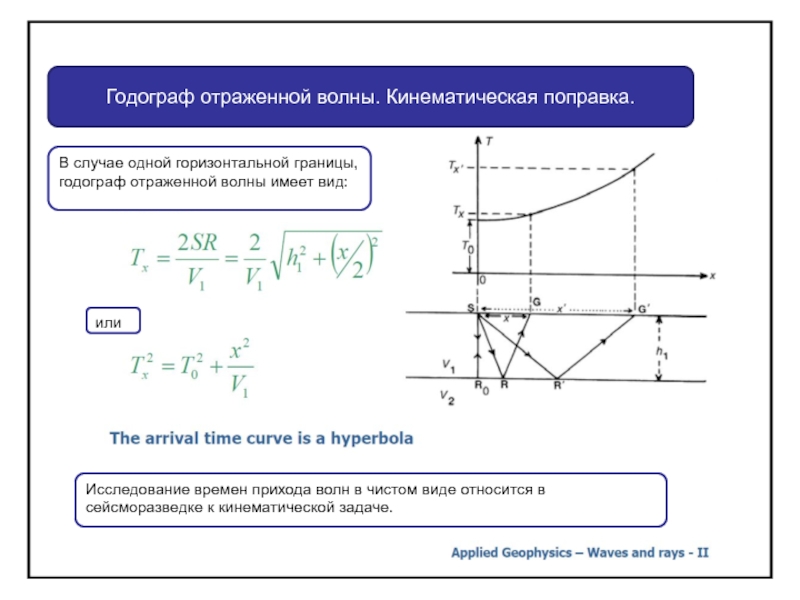

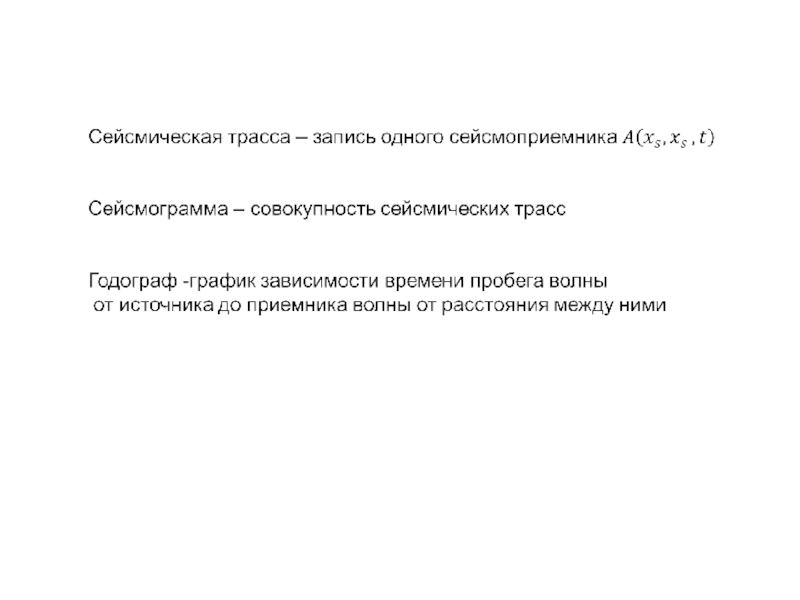

Слайд 11Годограф отраженной волны. Кинематическая поправка.
В случае одной горизонтальной границы, годограф отраженной
волны имеет вид:
или
Исследование времен прихода волн в чистом виде относится в сейсморазведке к кинематической задаче.

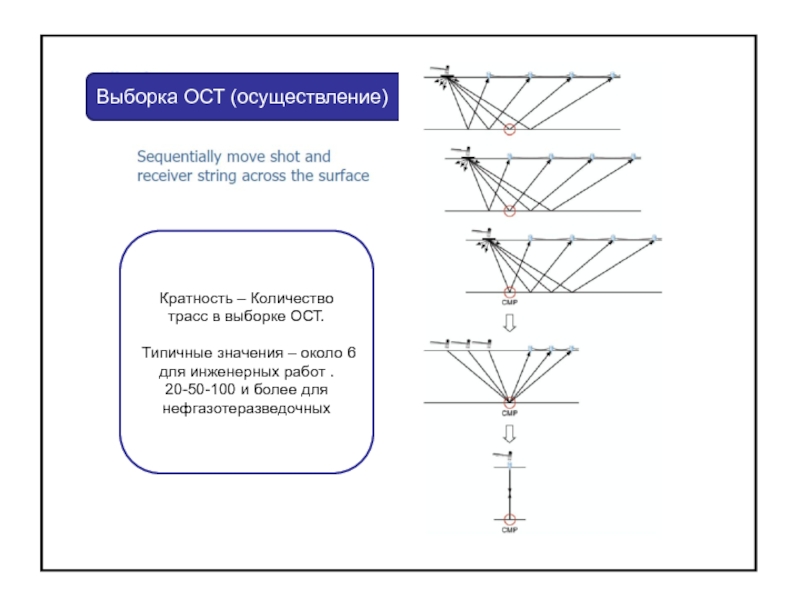

Слайд 12Выборка ОСТ (осуществление)
Кратность – Количество трасс в выборке ОСТ.
Типичные значения
– около 6 для инженерных работ .
20-50-100 и более для нефгазотеразведочных
20-50-100 и более для нефгазотеразведочных

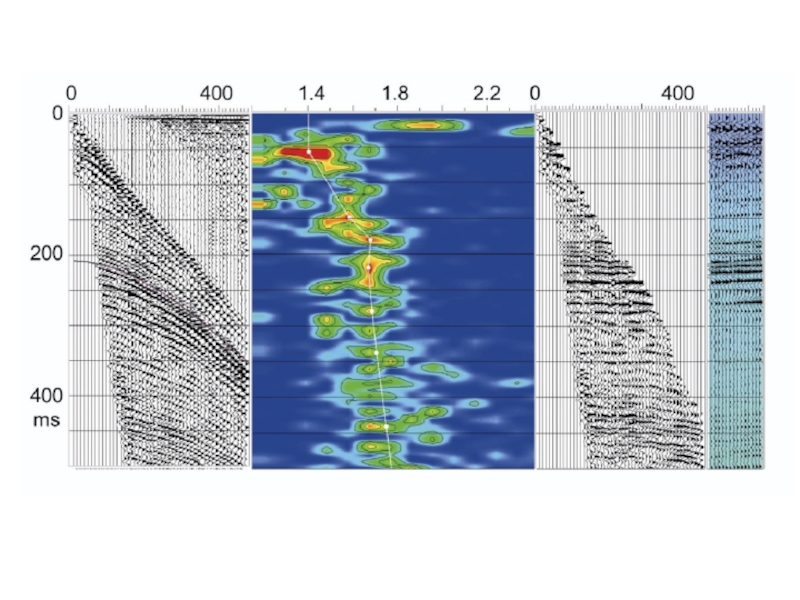

Слайд 17
Km
5
0 Km 5
3.8
S
4.7
1.5 2.5 3.5
Km/s

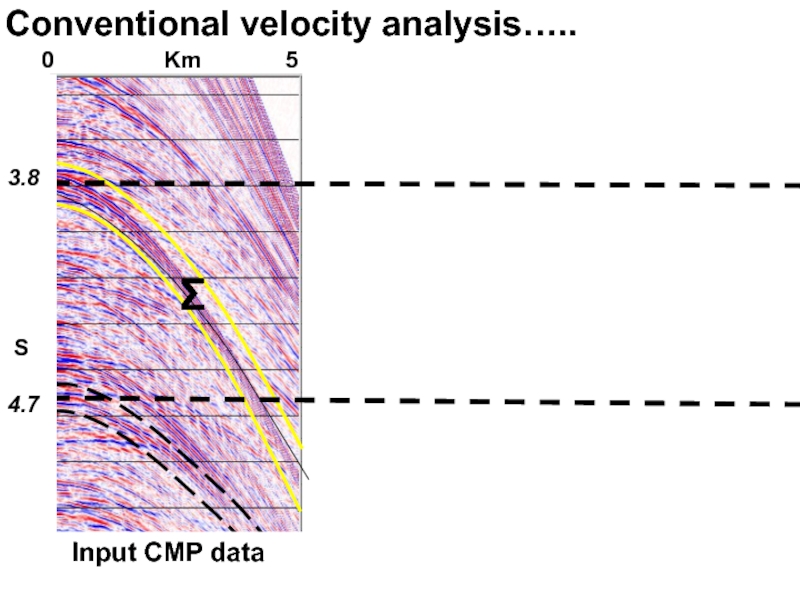

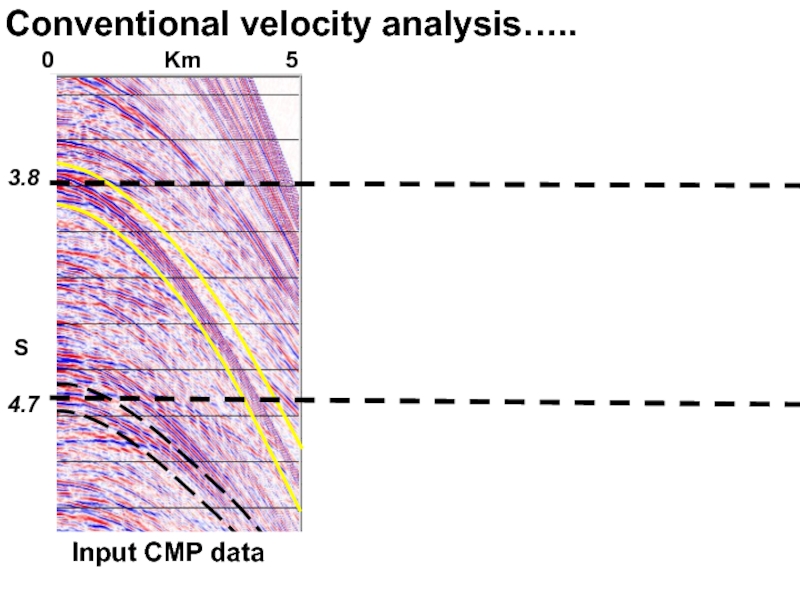

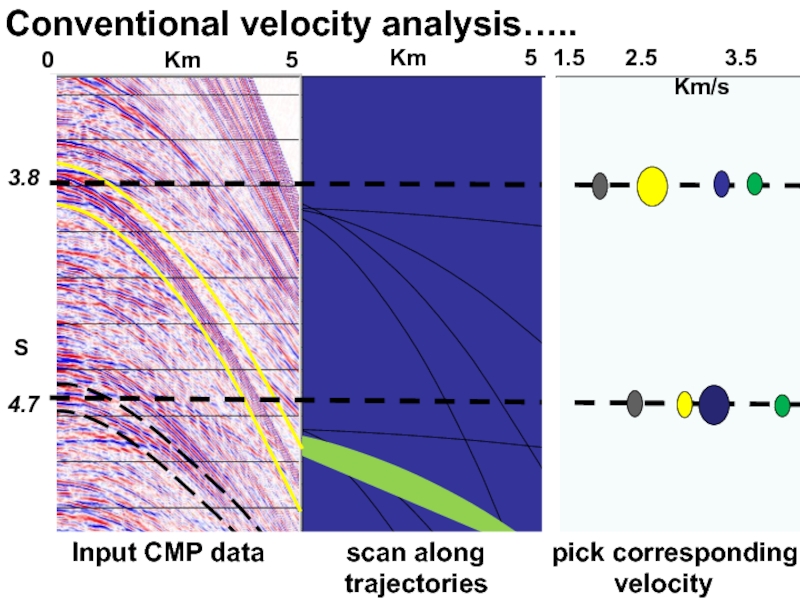

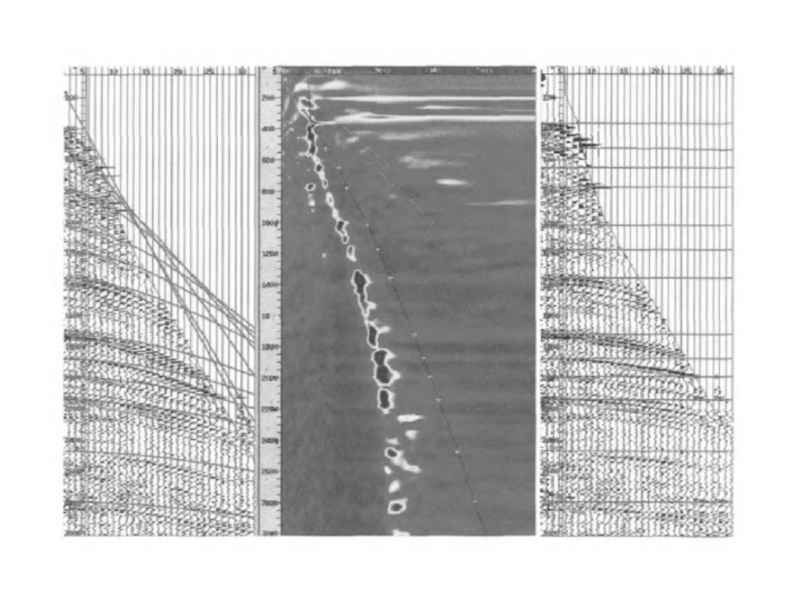

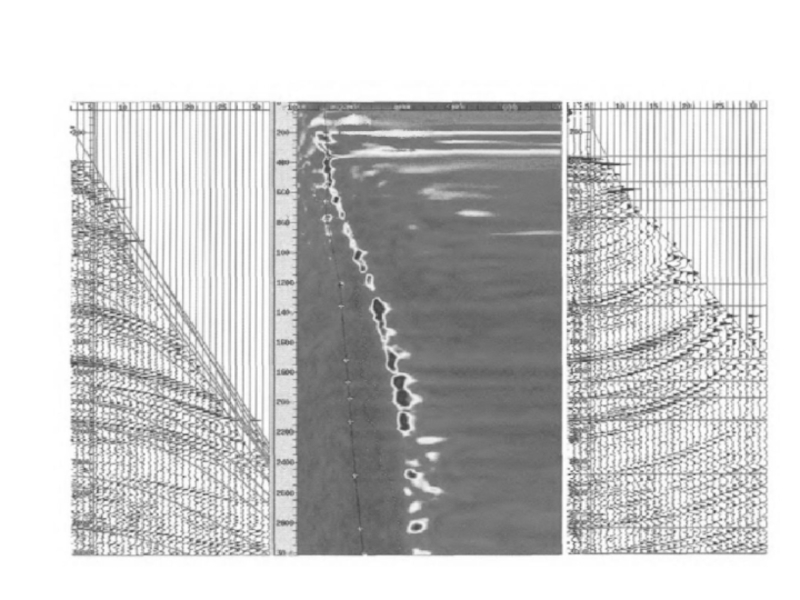

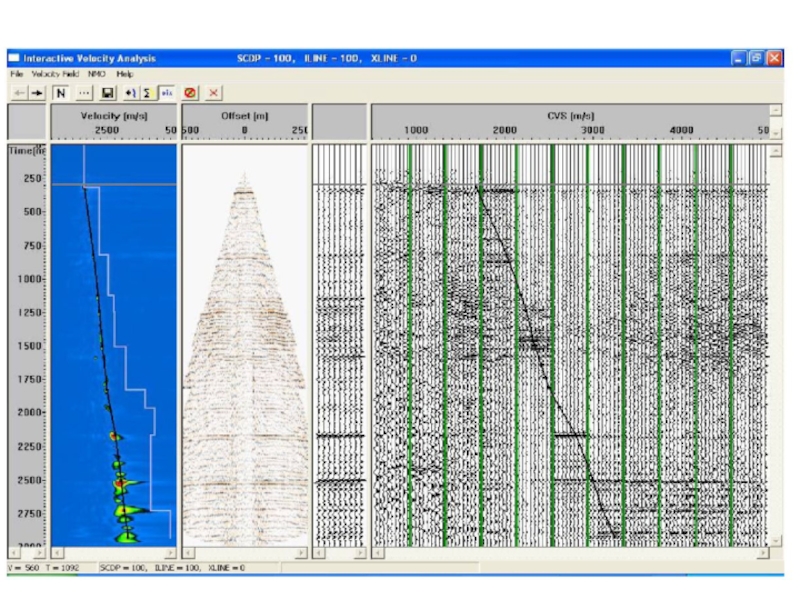

Conventional velocity analysis…..
Input CMP data scan along pick corresponding
trajectories velocity

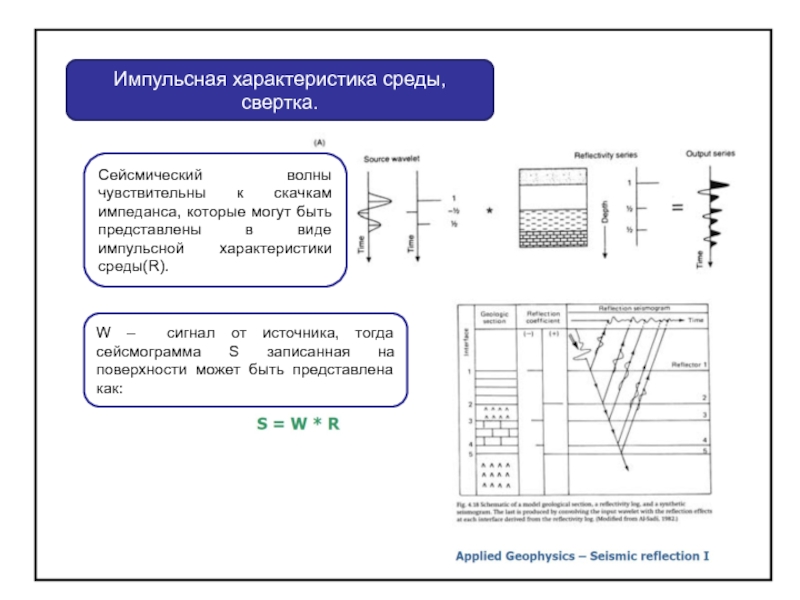

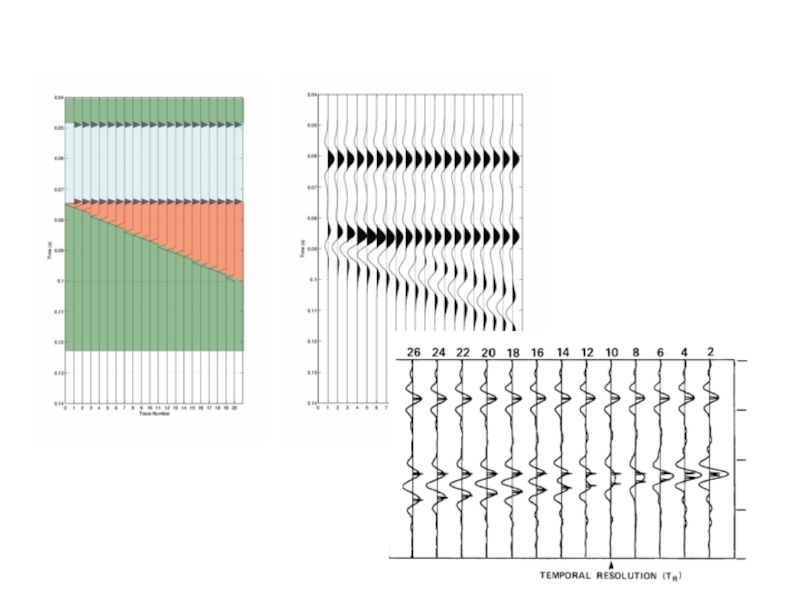

Слайд 22Импульсная характеристика среды, свертка.
Сейсмический волны чувствительны к скачкам импеданса, которые могут
быть представлены в виде импульсной характеристики среды(R).
W – сигнал от источника, тогда сейсмограмма S записанная на поверхности может быть представлена как:
Слайд 32Годограф отраженной волны для слоистой среды.
Когда расстановка приборов короткая то
годограф отраженной волны все еще является гиперболой.
