Спинной мозг презентация

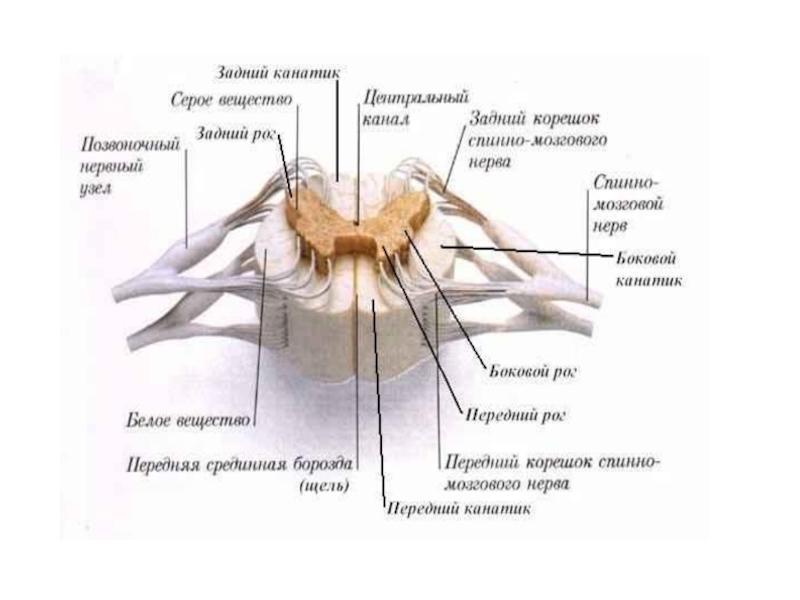

- задняя промежуточная борозда; 4 - задний (чувствительный) корешок спинномозгового нерва; 5 - задняя боковая борозда; 6 - терминальная зона; 7 - губчатая зона; 8 - студенистое вещество; 9 - задний рог серого вещества; 10 - боковой рог; 11 - зубчатая связка; 12 - передний рог; 13 - передний корешок; 14 - передняя спинномозговая артерия; 15 - передняя срединная щель.

сверху. I-лобная доля; 2-цент-ральная борозда; З-боковой желудочек; 4-затылочная доля; 5-зад-ней рог бокового желудочка; 6-IV желудочек; 7-водопровод мозга; 8-III желудочек; 9- центральная часть бокового желудочка; 10-ниж-ний рог бокового желудочка; 11-передний рог бокового желудочка.

лобной долей удалена. Височная доля оттянута книзу. 1-островок; 2-предцентральная борозда; 3-круговая борозда островка; 4-верхняя лобная извилина; 5-верхняя лобная борозда; 6-средняя лобная извилина; 7-нижняя лобная борозда; 8-лобный (передний) полюс; 9-корогкие извилины островка; 10-порог островка; 11-нисочный полюс; 12-верхняя височная извилина; 13-верхняя височная борозда; 14-средняя височная извилина; 15-длинная извилина островка; 16-латеральные затылочные извилины; 17-шылочный (задний) полюс; 18-угловая извилина; 19-верхняя теменная долька; 20-надкраевая извилина; 21-внут-ритеменная борозда; 22-постцентральная борозда; 23-посшент-ральная извилина; 24-центрадьная борозда; 25-предцснтральная извилина.

свода; 3-ножка свода; 4-передня спайка; 5-столб свода; 6-Сосцевидное тело; 7-бахромка гиппокампа; 8-крючок; 9-зубчатая извилина; 10-нарагишюкаммальна извилина; 11-ножка гиппокампа; 12-гиппокамп; 13-боконой же дудочек (вскрыт); 14-бахромка гиппокампа; 15-птичья шпора 16-спайка свода; 17-ножка свода.

спайка; 2-гипоталамическая борозда; 3-околожелу-дочковое ядро; 4-верхнемедиальное ядро; 5-заднее ядро; 6-серо-бугорпые ядра; 7-ядро воронки; 8-углубление воронки; 9-ворон-ка гипофиза; 10-задняя доля гипофиза; 1 [-промежуточная доля гипофиза; 12-передняя доля гипофиза; 13-зрительный перекрест; 14-надзрительное ядро (супраоптическое); 15-переднее гипоталамическое ядро; 16-терминальная пластинка.

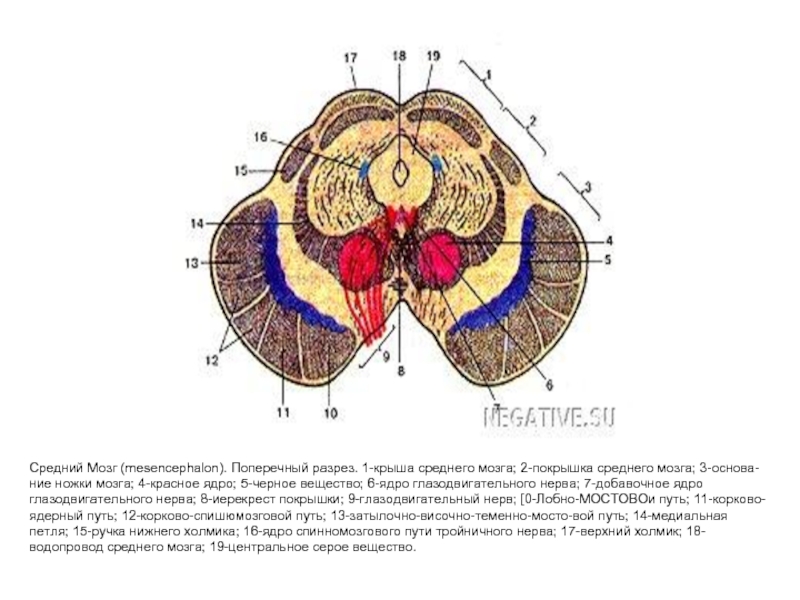

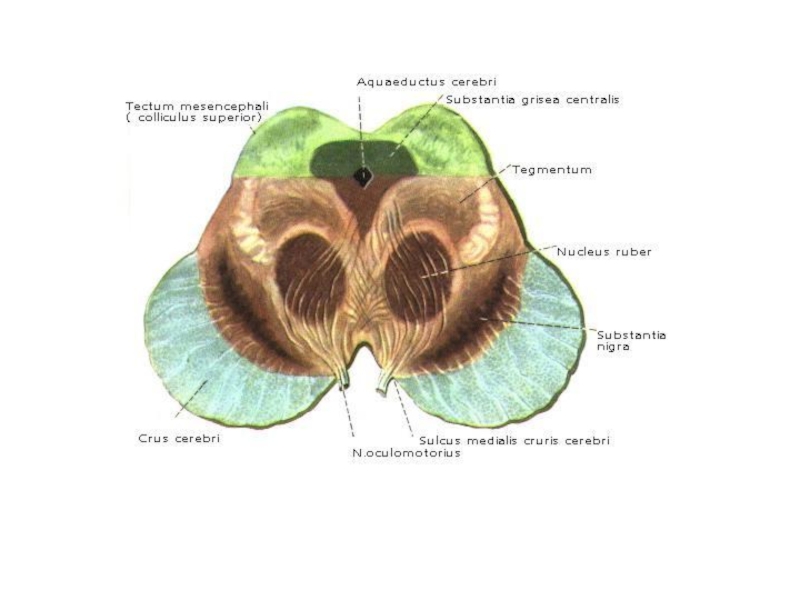

3-основа-ние ножки мозга; 4-красное ядро; 5-черное вещество; 6-ядро глазодвигательного нерва; 7-добавочное ядро глазодвигательного нерва; 8-иерекрест покрышки; 9-глазодвигательный нерв; [0-Лобно-МОСТОВОи путь; 11-корково-ядерный путь; 12-корково-спишюмозговой путь; 13-затылочно-височно-теменно-мосто-вой путь; 14-медиальная петля; 15-ручка нижнего холмика; 16-ядро спинномозгового пути тройничного нерва; 17-верхний холмик; 18-водопровод среднего мозга; 19-центральное серое вещество.

4-листки мозжечка; 5-горизонтальная шель; 6-задняя вырезка мозжечка; 7-нижняя полулунная долька; 8-верхняя полулунная долька; 9-четырехугольная долька; 10-нижние холмики крыши среднего мозга; 11-верхний холмик; 12-эпифиз; (3-тала-мусы; 14-третий желудочек.

ядер (я) черепных нервов на ромбовидную ямку. 1-добавочное (парасимпатическое) ядро (я.) глазодвигательного нерва; 2-я. глазодвигательного нерва; 3-я. блокового нерва; 4-я. среднемозгового пути тройничного норна; 5-двигвтелыгое "• тройничного нерва; 6-мостовое я. тройничного нерва; 7-я. отводящего нерва; 8-я. лицевого нерва; 9-яя. преддверно-улиткового нерва; 10-корешок лицевого нерва (VII пара); ! I-верхнее и нижнее слюноотделительные яя.; 12-преддверно-улитковый нерв (VIII пара); 13-языкоглоточннй нерв (IX пара); 14-я. подъязычного нерва; 15-блуждащий нерв (X пара); 16-двойное ядро; 17-я.спинномозгового пути тройничного нерва; 18-добавочный нерв (XI пара); 19-ядро одиночного пути; 20-дорсальное ядро блуждающего нерва; 21-спинномозговое я. добавочного нерва; 22-задвижка; 23-задняя срединная борозда; 24-тонкий пучок; 25-клиновидный пучок; 26-бугорок топкою я.; 27-треугольник блуждающего нерва; 28-срединная борозда ромбовидной ямки; 29-мозговые полоски; 30-нижний мозговой парус (отвернул) 31-преддверное поле; 32-среднян ножка мозжечка; 33-лицевой бугорок; 34-верхняя ножка мозжечка; 35-срединное возвышение; 36-верхний мозговой парус (отвернут).

Молекулярная пластинка, lamina molecularis (plexiformis), или молекулярный (плексиформный) слой. Этот слой образован густым тангенциальным поверхностным сплетением нервных волокон. В нем содержится мало клеток.      (2) Наружная зернистая пластинка, lamina granularis externa, или наружный зернистый слой. Этот слой составлен плотным распределением мелких нейронов разнообразной формы. В глубине слоя располагаются малые пирамидные клетки (название этих клеток обусловлено их формой). Нервные волокна во этого слоя располагаются по преимуществу тангенциально по отношению к поверхности коры.      (3) Наружная пирамидная пластинка (слой малых, средних пирамид), lamina pyramidalis externa, или наружный пирамидный слой. Этот слой состоит в основном из пирамидальных нейронов средней величины.      (4) Внутренняя зернистая пластинка, lamina granularis interna, или внутренний зернистый слой. Слой составлен неплотным распределением мелких нейронов различной величины, в среде плотных пучков тангенциальных (по отношению к поверхности коры) волокон.      (5) Внутренняя пирамидная пластинка (слой больших пирамид, или клеток Беца), lamina pyramidalis interna, или внутренний пирамидный слой. Этот слой состоит в основном из средних и больших пирамидальных клеток. Особенно крупные клетки, называемые гигантскими пирамидами (клетки Беца) встречаются в прецентральной извилине. Как и все пирамидальные нейроны, гигантские пирамиды длинными апикальными дендритами простираются к поверхности коры вплоть до молекулярного слоя, а базальными дендритами, распространяются тангенциально по отношению к поверхности.      (6) мультиформная (полиформная) пластинка, lamina multiformis, или слой веретеновидных (фузиформных) клеток. В этом слое расположены преимущественно нейроны веретеновидной формы. Этот слой нередко разделяют на два: поверхностный слой VIa и глубокий слой VIb, переходящий в белое вещество больших полушарий.

обонятельная луковица; 2 - обонятельный путь; 3 - обонятельный триугольник; 4 - поясная извилина; 5 - серые включения; 6 - свод; 7 - перешейк поясной извилины; 8 - концевая полоска; 9 - гиппокампальная извилина; 11 - гиппокамп; 12 - сосцевидное тело; 13 - миндалевидное тело; 14 - крючок.

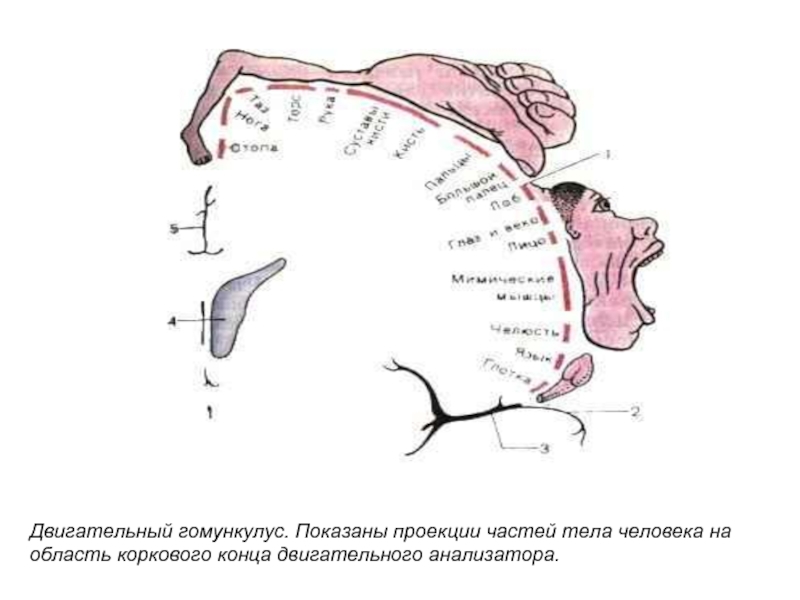

двигательного анализатора.

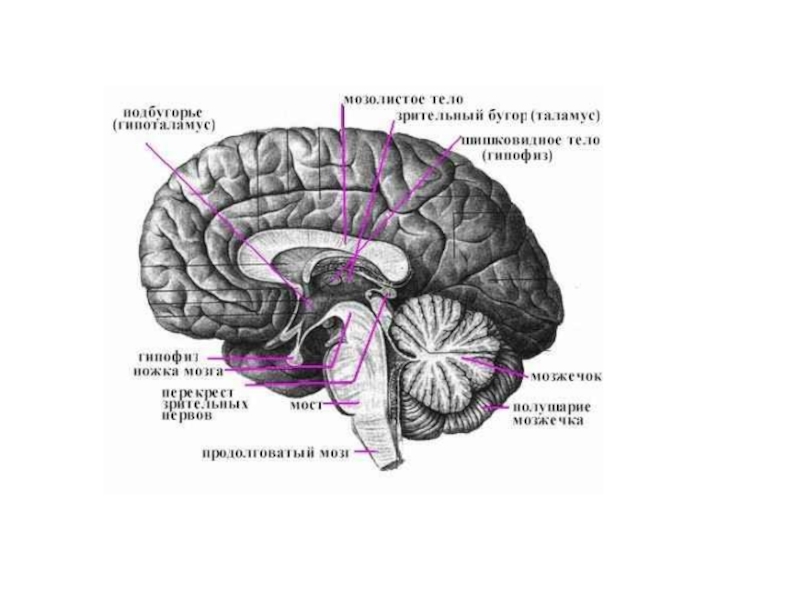

средний мозг; 4 - мост; 5 - мозжечок (задний мозг); 6 - спинной мозг.

2125-2143 2001

genu corporis callosi. 3. Полость прозрачной перегородки, cavum septi pellucidi. 4. Передний (лобный) рог бокового желудочка,     cornu frontale ventriculi lateralis. 5. Внутренняя капсула, capsula interna. 6. Наружная капсула, capsula externa. 7. Ограда, claustrum. 8. Пограничная (самая наружная) капсула, capsula extrema. 9. Задний (затылочный) рог бокового желудочка,     cornu occipitale ventriculi lateralis. 10. Зрительный бугор (таламус), thalamus. 11. Кора островковой доли (островка) полушария       головного мозга, cortex insulae. 12. Третий желудочек, ventriculus terius. 13. Бледный шар чечевицеобразного ядра, globus pallidus. 14. Скорлупа чечевицеобразного ядра, putamen. 15. Головка хвостатого ядра, caput nuclei caudati.

волокна (белое вещество) (substantia alba) ;
3 - островковая доля (lobus insularis) ;
4 - рог бокового желудочка (cornu ventriculi lateralis передний anterius);
5 - рог бокового желудочка (cornu ventriculi lateralis задний posterius);
6 - колено мозолистого тела (genu corporis callosi) ;
7 - утолщение мозолистого тела (splenium corporis callosi) ;
8 - прозрачная перегородка (septum pellucidum) ;
9 - свод (fornix) ;
10 - таламус (thalamus) ;
11 - III желудочек (ventriculus tertius) ;
12 - хвостатое ядро (головка) (nucl. caudatus (caput)) ;
13 - бледный шар (globus pallidus) ;
14 - скорлупа (putamen) ;
15 - ограда (claustrum) ;
16 - внутренняя капсула (capsula interna) ;
17 - наружная капсула (capsula externa) ;
18 - крайняя капсула (capsula extrema) ;
19 - гиппокамп (морской конек) (hippocampus) ;
20 - мозжечок (cerebellum) ;

4 - лицевой нерв; 5 - языкоглоточный нерв; 6 - блуждающий нерв; 7 - верхний шейный симпатический узел; 8 - звёздный узел; 9 - узлы (ганглии) симпатического ствола; 10 - симпатические нервные волокна; 11 - чревное (солнечное) сплетение; 12 - верхний брыжеечный узел; 13 - нижний брыжеечный узел; 14 - подчревное сплетение; 15 - крестцовое парасимпатическое ядро спинного мозга; 16 - тазовый внутренний нерв; 17 - подчревный нерв; 18 - прямая кишка; 19 - матка; 20 - мочевой пузырь; 21 - тонкая кишка; 22 - толстая кишка; 23 - желудок; 24 - селезёнка; 25 - печень; 26 - сердце; 27 - лёгкое; 28 - пищевод; 29 - гортань; 30 - глотка; 31, 32 - слюнные железы; 33 - язык; 34 - околоушная слюнная железа; 35 - глазное яблоко; 36 - слезная железа; 37 - ресничный узел; 38 - крылонёбный узел; 39 - ушной узел; 40 - подчелюстной узел
