Верхний станок и механизмы наводки. Уравновешивающий механизм презентация
Содержание
- 1. Верхний станок и механизмы наводки. Уравновешивающий механизм
- 2. Тема №1. Материальная часть
- 3. 1 вопрос. Назначение и устройство верхнего станка.
- 4. Верхний станок предназначен для размещения на нём:
- 5. Верхний станок представляет собой цельнолитую конструкцию и

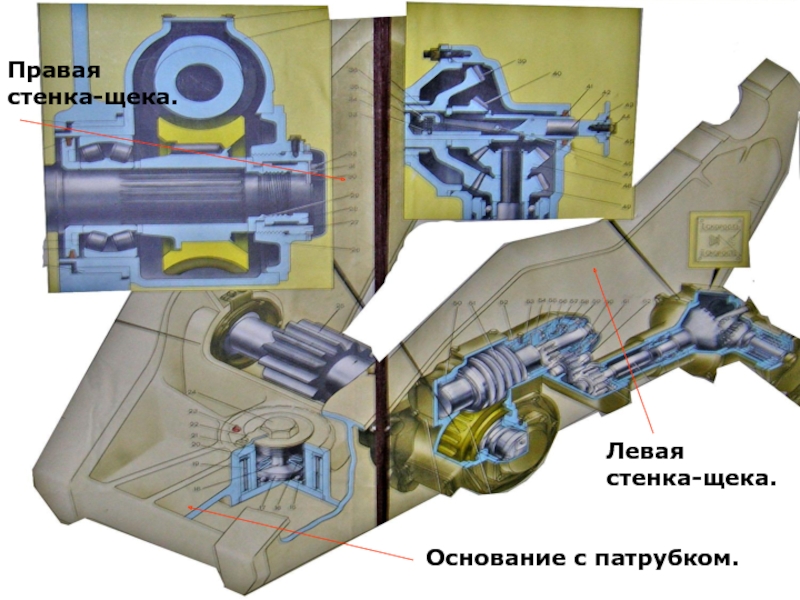

- 6. Основание с патрубком. Правая стенка-щека. Левая стенка-щека.
- 7. 2 вопрос. Назначение, тип, устройство и действие механизмов наводки.
- 8. а) Подъёмный механизм. Подъёмный механизм
- 9. Состав привода подъёмного механизма: Привод. Маховик с рукояткой.
- 10. Состав привода подъёмного механизма: 1- редуктор; 2- червяк; 3- вал коренного зацепления. 1 2 3
- 11. Устройство
- 12. Вал коренного зацепления: Вал с цилиндрической шестерней. Червячное колесо. Устройство для регулировки червячного зацепления.

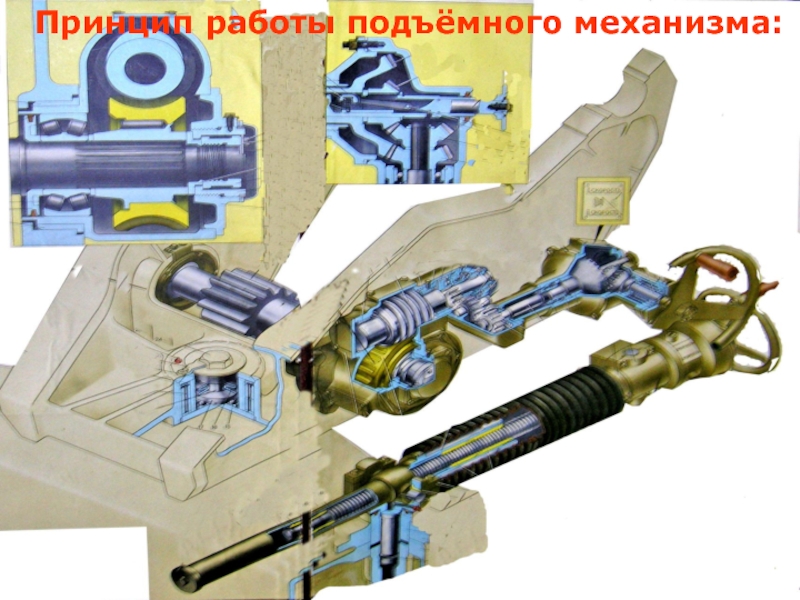

- 13. Принцип работы подъёмного механизма:
- 14. б) поворотный механизм предназначен для придания поворотной

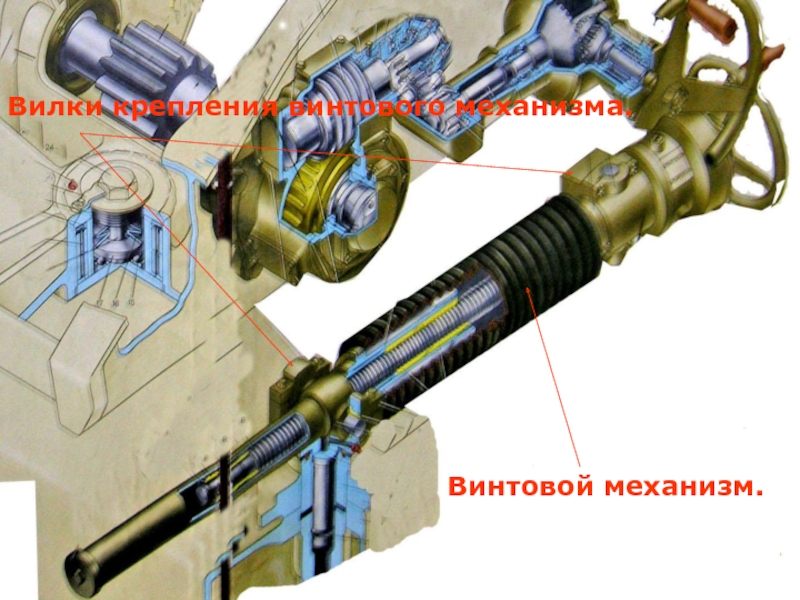

- 15. Винтовой механизм. Вилки крепления винтового механизма.
- 16. Состав винтового механизма: 1- корпус; 2- винт

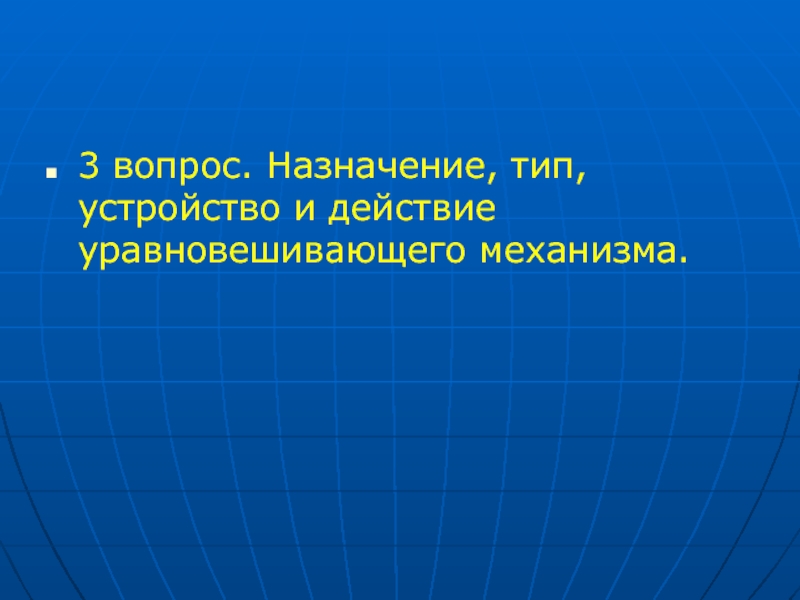

- 17. 3 вопрос. Назначение, тип, устройство и действие уравновешивающего механизма.
- 18. Уравновешивающий механизм – пневматический, толкающего типа. Предназначен

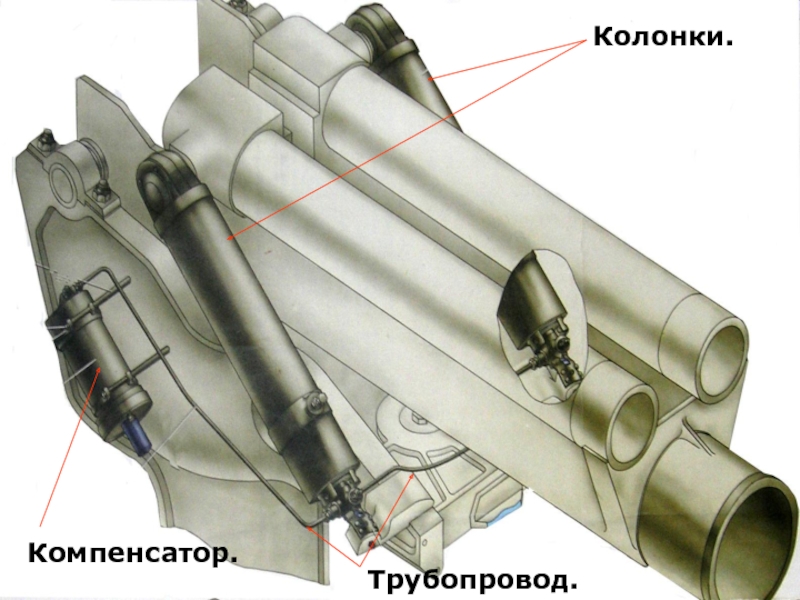

- 19. Колонки. Компенсатор. Трубопровод.
- 20. Устройство колонки: 1- наружный цилиндр с
- 21. Компенсатор – предназначен для регулирования давления
- 22. 4 вопрос. Возможные неисправности механизмов наводки и уравновешивающего механизма, способы их устранения.
- 26. Задание на самостоятельную подготовку: изучить назначение, устройство и принцип работы уравновешивающего механизма и механизмов наводки.
Слайд 2Тема №1. Материальная часть
артиллерии.
Занятие 5. Верхний станок
и механизмы наводки.
Уравновешивающий механизм.
Занятие 5. Верхний станок
и механизмы наводки.
Уравновешивающий механизм.

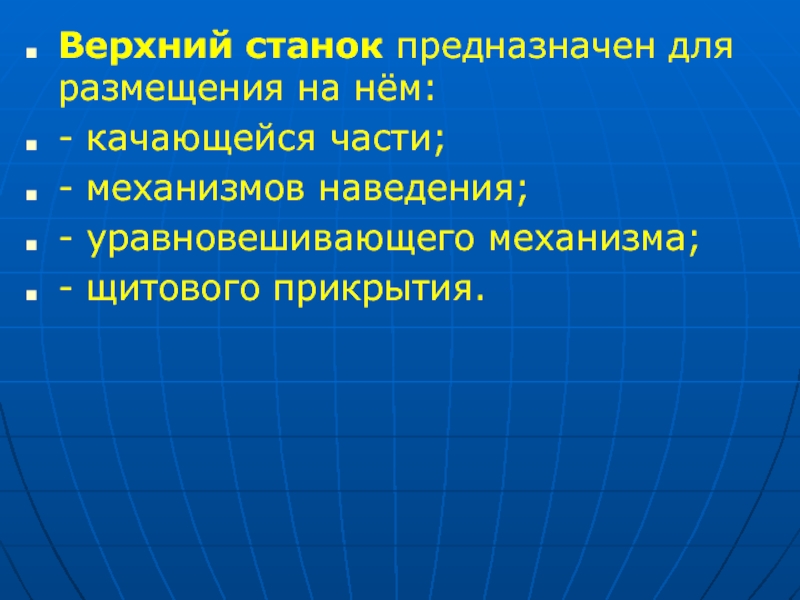

Слайд 4Верхний станок предназначен для размещения на нём:
- качающейся части;
- механизмов наведения;
-
уравновешивающего механизма;
- щитового прикрытия.
- щитового прикрытия.

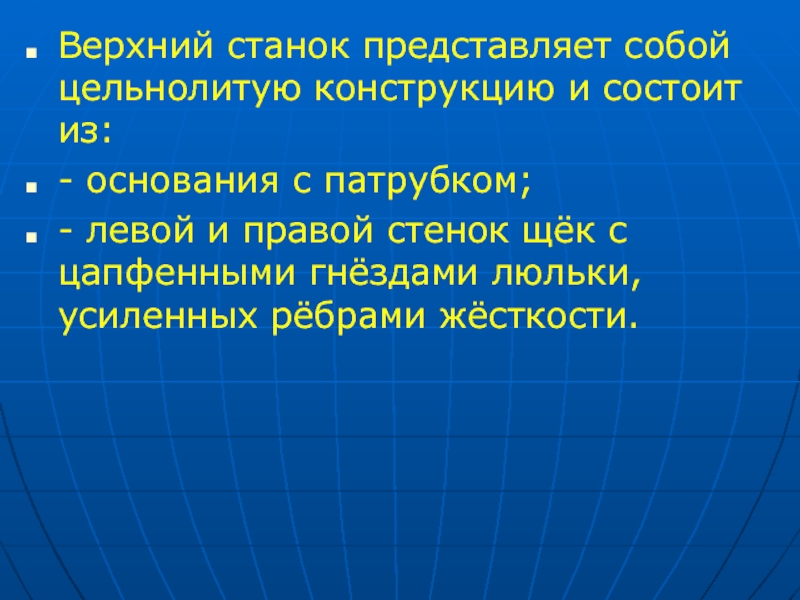

Слайд 5Верхний станок представляет собой цельнолитую конструкцию и состоит из:
- основания с
патрубком;
- левой и правой стенок щёк с цапфенными гнёздами люльки, усиленных рёбрами жёсткости.
- левой и правой стенок щёк с цапфенными гнёздами люльки, усиленных рёбрами жёсткости.

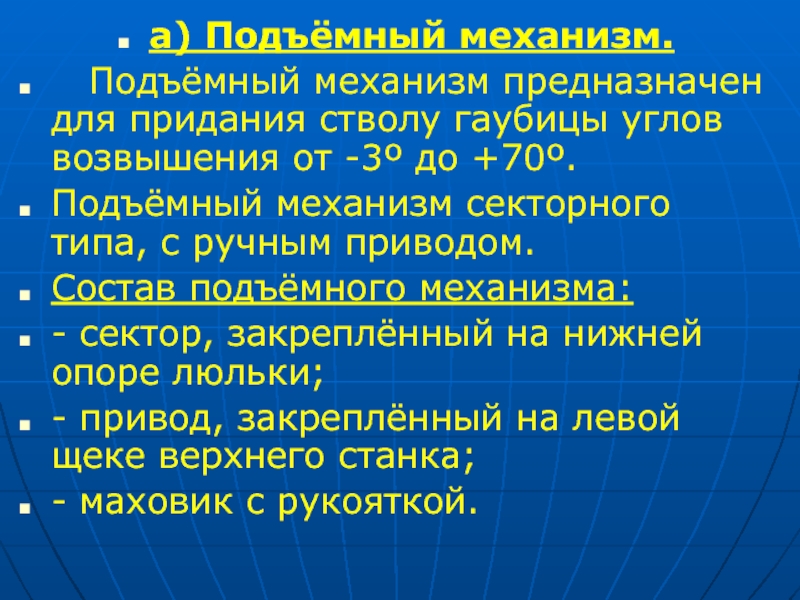

Слайд 8а) Подъёмный механизм.
Подъёмный механизм предназначен для придания стволу гаубицы
углов возвышения от -3º до +70º.
Подъёмный механизм секторного типа, с ручным приводом.
Состав подъёмного механизма:
- сектор, закреплённый на нижней опоре люльки;
- привод, закреплённый на левой щеке верхнего станка;
- маховик с рукояткой.
Подъёмный механизм секторного типа, с ручным приводом.
Состав подъёмного механизма:
- сектор, закреплённый на нижней опоре люльки;
- привод, закреплённый на левой щеке верхнего станка;
- маховик с рукояткой.
Слайд 11 Устройство редуктора
привода подъёмного механизма:
1- ведущий
вал с двумя коническими шестернями;
2- ведомый вал с двумя ведомыми коническими
шестернями и одной цилиндрической;
3- стержень со шпонкой, обеспечивающий
переключение скоростей.
2- ведомый вал с двумя ведомыми коническими
шестернями и одной цилиндрической;
3- стержень со шпонкой, обеспечивающий
переключение скоростей.
1
2
3

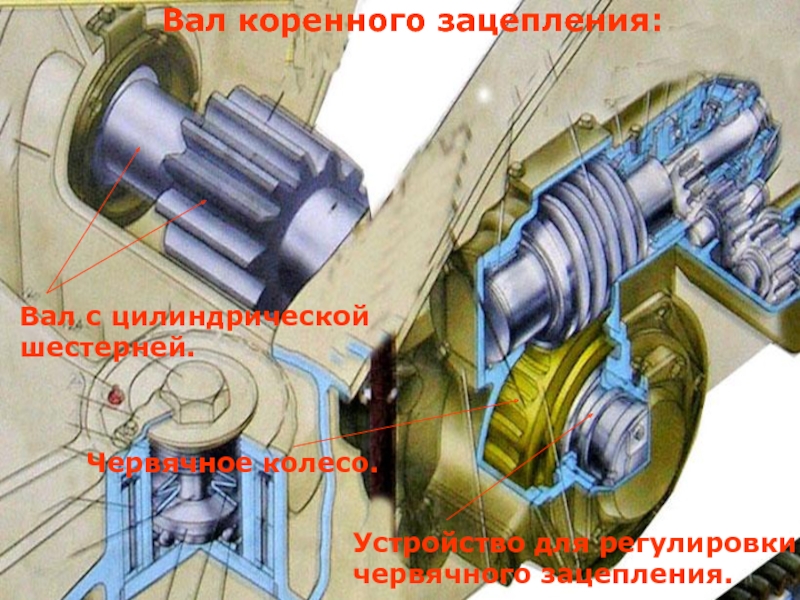

Слайд 12Вал коренного зацепления:
Вал с цилиндрической
шестерней.
Червячное колесо.
Устройство для регулировки
червячного зацепления.

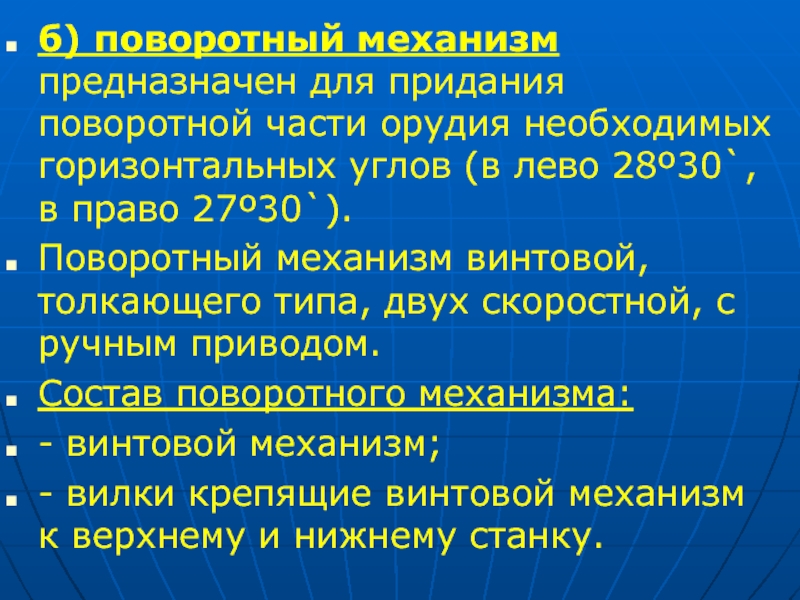

Слайд 14б) поворотный механизм предназначен для придания поворотной части орудия необходимых горизонтальных
углов (в лево 28º30`, в право 27º30`).
Поворотный механизм винтовой, толкающего типа, двух скоростной, с ручным приводом.
Состав поворотного механизма:
- винтовой механизм;
- вилки крепящие винтовой механизм к верхнему и нижнему станку.
Поворотный механизм винтовой, толкающего типа, двух скоростной, с ручным приводом.
Состав поворотного механизма:
- винтовой механизм;
- вилки крепящие винтовой механизм к верхнему и нижнему станку.

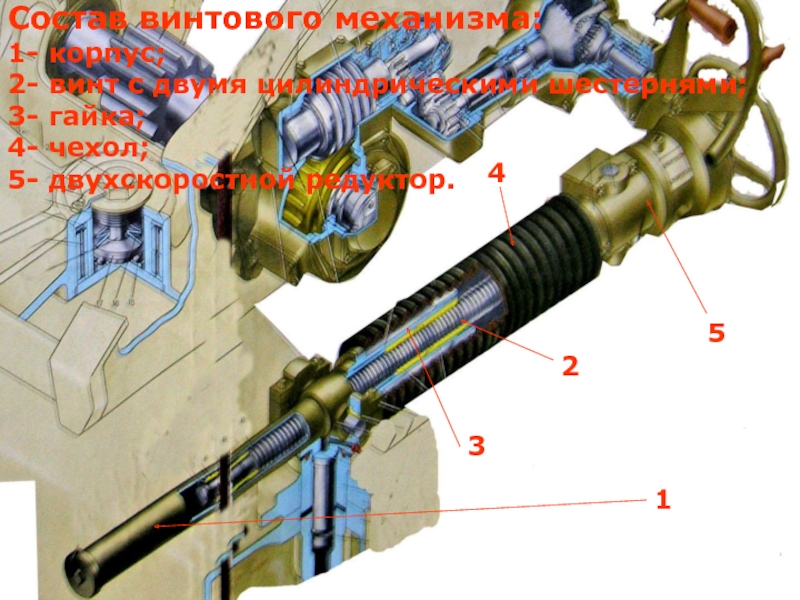

Слайд 16Состав винтового механизма:
1- корпус;
2- винт с двумя цилиндрическими шестернями;
3- гайка;
4- чехол;
5-
двухскоростной редуктор.
4
3
2
1
5

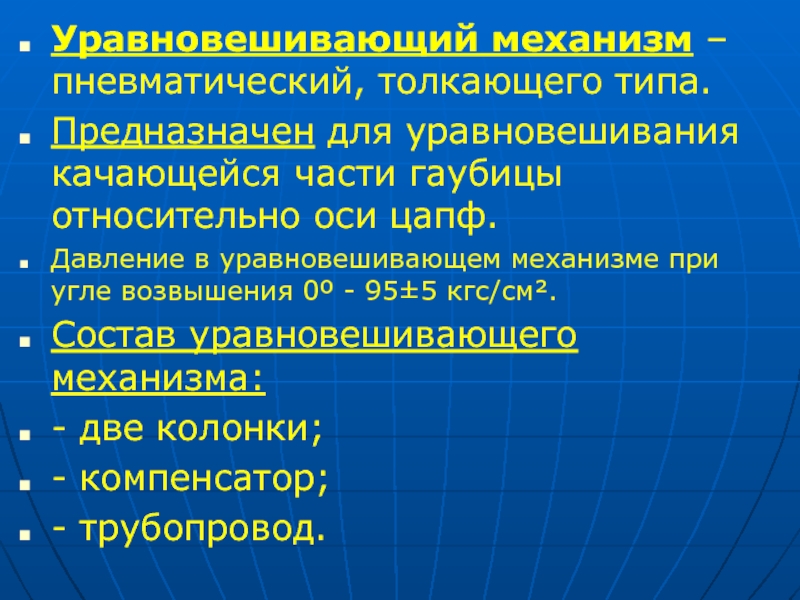

Слайд 18Уравновешивающий механизм – пневматический, толкающего типа.
Предназначен для уравновешивания качающейся части гаубицы
относительно оси цапф.
Давление в уравновешивающем механизме при угле возвышения 0º - 95±5 кгс/см².
Состав уравновешивающего механизма:
- две колонки;
- компенсатор;
- трубопровод.
Давление в уравновешивающем механизме при угле возвышения 0º - 95±5 кгс/см².
Состав уравновешивающего механизма:
- две колонки;
- компенсатор;
- трубопровод.
Слайд 20Устройство колонки:
1- наружный цилиндр
с проушиной;
2- внутренний цилиндр с
шаровой пятой;
3- шток
с хвостовиком и
пружиной;
пружиной;
4- уплотнительное устройство.
4
3
2
1

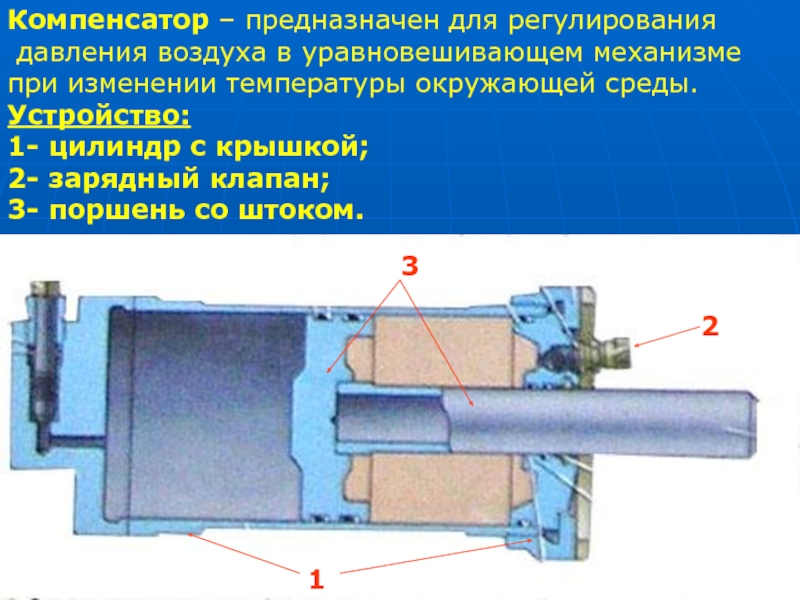

Слайд 21Компенсатор – предназначен для регулирования
давления воздуха в уравновешивающем механизме
при изменении
температуры окружающей среды.
Устройство:
1- цилиндр с крышкой;
2- зарядный клапан;
3- поршень со штоком.
Устройство:
1- цилиндр с крышкой;
2- зарядный клапан;
3- поршень со штоком.
1
3
2

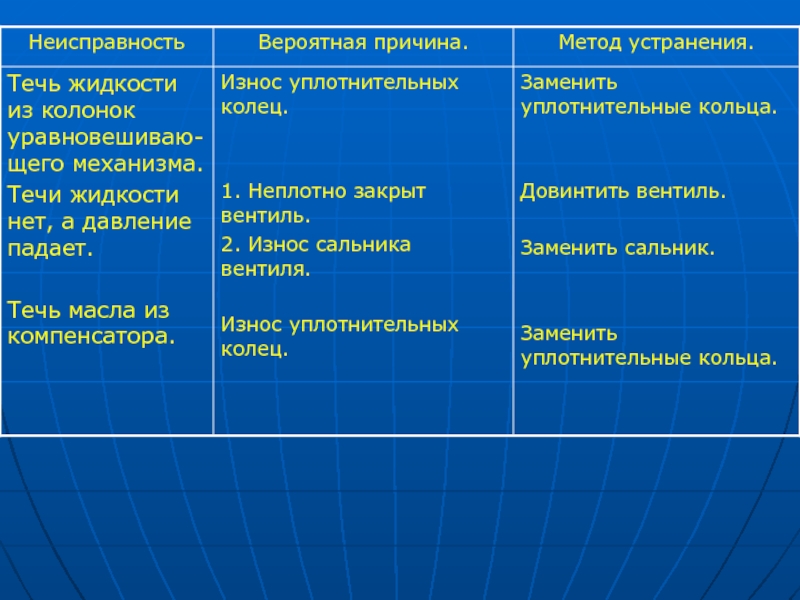

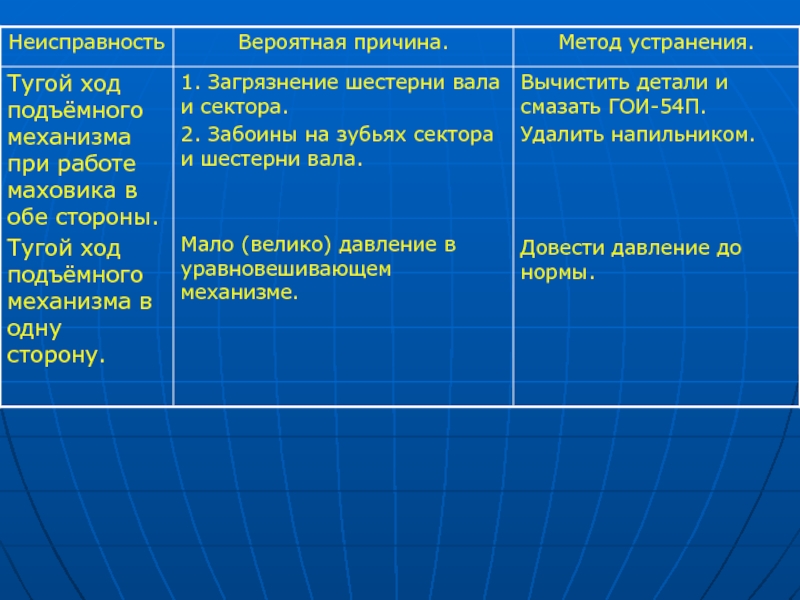

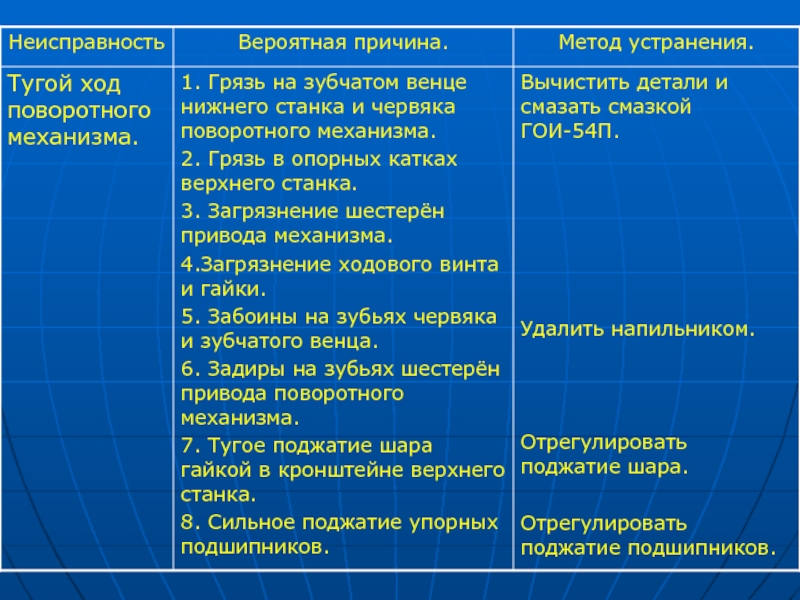

Слайд 224 вопрос. Возможные неисправности механизмов наводки и уравновешивающего механизма, способы их
устранения.
Слайд 26Задание на самостоятельную подготовку:
изучить назначение, устройство и принцип работы уравновешивающего механизма
и механизмов наводки.
